Vlastnosti

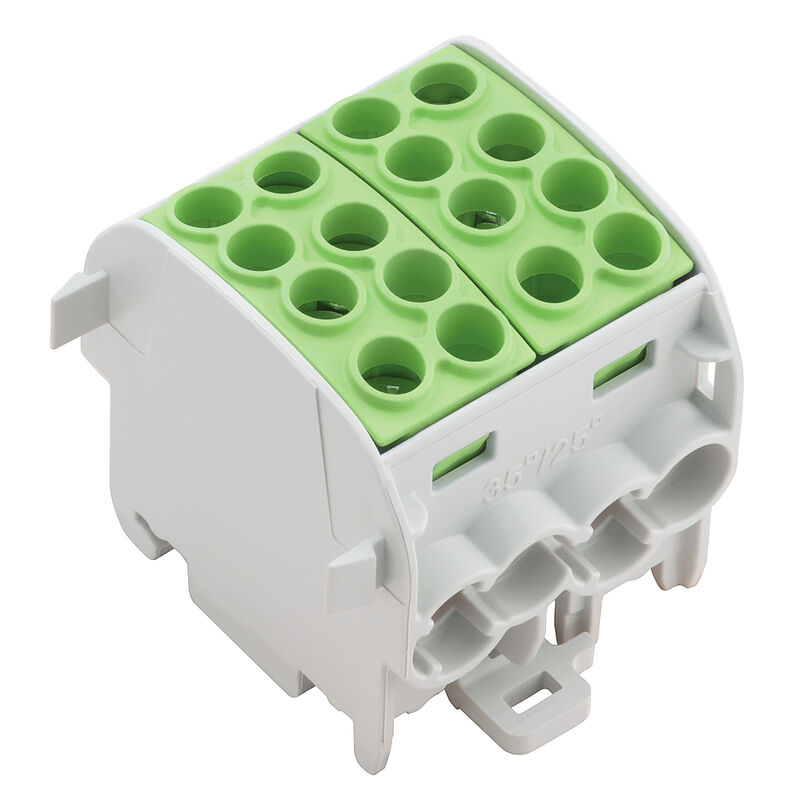

| Verze | Svorka k rozvádění napájení, Šroubové připojení, Zelená, 35 mm², 202 A, 1000 V, Počet připojení: 8, Počet úrovní: 1 |
| Číslo objednávky | 1561620000 |
| Typ | WPD 202 4X35/4X25 GN |
| GTIN (EAN) | 4050118366822 |
| Množství | 2 ks |
| Hloubka | 49,3 mm |
| Hloubka (v palcích) | 1,941 inch |
| Výška | 55,4 mm |
| Výška (v palcích) | 2,181 inch |
| Šířka | 44,4 mm |
| Šířka (v palcích) | 1,748 inch |
| Čistá hmotnost | 184 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -50 °C |
| Trvalá provozní teplota, max. | 130 °C |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2 |
| Materiál | Wemid |
| Barevný | Zelená |
| Klasifikace hořlavosti UL 94 | V-0 |
| Verze | Šroubové připojení |
| Nutná koncová deska | Ne |
| Počet potenciálů | 1 |
| Počet úrovní | 1 |
| Počet svěrných bodů na úroveň | 2 |
| Počet pólů na řadu | 1 |
| Úrovně propojené interně | Ano |
| PE připojení | Ne |
| Lišta | TS 35 |
| N-funkce | Ne |
| PE funkce | Ne |
| Funkce PEN | Ne |
| Návod k instalaci | Nosná lišta / montážní deska |
| Otevřené strany | zařeno |
| Příchytka | Ano |
| S připínacími kolíky | Ano |
| Typ montáže | Příchytka |
| Verze testovaná ve výbušném prostředí | Ano |
| Typ připojení, další připojení | Šroubové připojení |
| Počet připojení | 8 |
| Průřez propojení AWG, max. | AWG 4 |
| Průřez propojení AWG, min. | AWG 14 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 25 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 35 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 0 mm² |
| Průřez připojení vodičů, splétané, max. | 35 mm² |
| Směr připojení | na straně |
| Typ připojení | Šroubové připojení |
| Typ připojení 2 | Šroubové připojení |
| Upínací rozsah, max. | 35 mm² |
| Upínací rozsah, min. | 2,5 mm² |
| Lišta | TS 35 |
| Návod k instalaci | Nosná lišta / montážní deska |
| Počet pólů | 8 |
| Průřez propojení AWG, max. | AWG 4 |
| Průřez propojení AWG, min. | AWG 14 |
| Standardy |
IEC 60947-7-1
IEC 61238-1 VDE 0603-2 |
| Jmenovitý průřez | 35 mm² |
| Jmenovité napětí | 1 000 V |
| Jmenovité AC napětí | 1 000 V |
| Jmenovité DC napětí | 1 000 V |
| Jmenovitý proud | 202 A |
| Proud při maximu vodičů | 202 A |
| Standardy |
IEC 60947-7-1
IEC 61238-1 VDE 0603-2 |
| Osvědčení/Certifikát/Prohlášení o shodě |
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89228)
[VDE Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153696) [VDE Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_198902) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37483) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39512) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1561620000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1561620000) |
| Uživatelská dokumentace |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[DATA SHEET WPD X02](https://mdcop.weidmueller.com/mediadelivery/asset/900_89307) [Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) [Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| Schválení |    |
| ROHS | Shoda |
