Vlastnosti
| Verze | PE svorka, Šroubové připojení, 10 mm², 800 V, Počet připojení: 2, Počet úrovní: 1, zelená / žlutá |
| Objednací číslo | 1010300000 |
| Typ | WPE 10 |
| EAN | 4008190031251 |
| Množství | 50 ks |
| Hloubka | 46,5 mm |
| Hloubka (v palcích) | 1,831 inch |
| Hloubka včerně DIN lišty | 47 mm |
| Výška | 56 mm |
| Výška (v palcích) | 2,205 inch |
| Šířka | 9,9 mm |
| Šířka (v palcích) | 0,39 inch |
| Čistá hmotnost | 30,28 g |
| Skladovací teplota | -25 °C...55 °C |
| Rozsah provozní teploty | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Trvalá provozní teplota, min. | -60 °C |
| Trvalá provozní teplota, max. | 130 °C |
| Materiál | Wemid |
| Barevný | zelená / žlutá |
| Klasifikace hořlavosti UL 94 | V-0 |
| Č. osvědčení (ATEX) | DEMKO14ATEX1338U |
| Č. osvědčení (IECEX) | IECEXULD14.0005U |
| Průřez vodiče max. (ATEX) | 10 mm² |
| Průřez vodiče max. (IECEX) | 10 mm² |
| Rozsah provozní teploty | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Značení EN 60079-7 | Ex eb II C Gb |
| Ex 2014/34/EU značka | II 2 G D |
| Verze |
Šroubové připojení
S přřipojením uzemnění zavřené |
| Nutná koncová deska | Ne |
| Počet potenciálů | 1 |
| Počet úrovní | 1 |
| Počet svěrných bodů na úroveň | 2 |
| Počet pólů na řadu | 1 |
| Úrovně propojené interně | Ne |
| PE připojení | Ano |
| Lišta | TS 35 |
| N-funkce | Ne |
| PE funkce | Ano |
| Funkce PEN | Ne |
| Návod k instalaci | Přišroubováno |
| Otevřené strany | zařeno |
| Počet podobných svorek | 1 |
| Typ montáže | Přišroubováno |
| Verze testovaná ve výbušném prostředí | Ano |
| Vzájemné blokování | k upevnění šroubem |
| Typ připojení, další připojení | Šroubové připojení |
| Délka odizolování | 12 mm |
| Měřidlo podle IEC 60947-1 | B6 |
| Počet připojení | 2 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 16 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 1,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 16 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 1,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 16 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 1,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 16 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 1,5 mm² |
| Průřez připojení vodičů, splétané, max. | 16 mm² |
| Průřez připojení vodičů, splétané, min. | 1,5 mm² |
| Směr připojení | na straně |
| Svěrný šroub | M 4 |
| Typ připojení | Šroubové připojení |
| Upínací rozsah, max. | 16 mm² |
| Upínací rozsah, min. | 1,31 mm² |
| Utahovací moment, max. | 2,4 Nm |
| Utahovací moment, min. | 1,2 Nm |
| Velikost nože | 1,0 x 5,5 mm |
| Průřez vodiče max. (CSA) | 6 AWG |
| Průřez vodiče min. (CSA) | 16 AWG |
| Č. osvědčení (CSA) | 200039-1888378 |
| TS 35 offset | 32 mm |
| Lišta | TS 35 |
| Návod k instalaci | Přišroubováno |
| Standardy | IEC 60947-7-2 |
| Jmenovitý krátkodobý proud | 1200 A (10 mm²) |
| Středový šroub na zemnících svorkách | M 3 |
| Rozsah utahovacího momentu upevňovacího šroubu | 0,5 - 1,0 Nm |
| Funkce PEN | Ne |
| Jmenovitý průřez | 10 mm² |
| Jmenovité napětí k sousední svorce | 800 V |
| Jmenovité DC napětí | 800 V |
| Standardy | IEC 60947-7-2 |
| Vnitřní odpor podle IEC 60947-7-x | 0,56 mΩ |
| Jmenovité napětí k sousední svorce při impulzu | 8 kV |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 1,82 W |
| Závažnost znečištění | 3 |
| Průřez vodiče propojení v terénu max. (UR) | 6 AWG |
| Průřez vodiče propojení v terénu min. (UR) | 16 AWG |
| Průřez vodiče propojení z výroby max. (UR) | 6 AWG |
| Průřez vodiče propojení z výroby min. (UR) | 16 AWG |
| Č. osvědčení (UR) | E60693 |

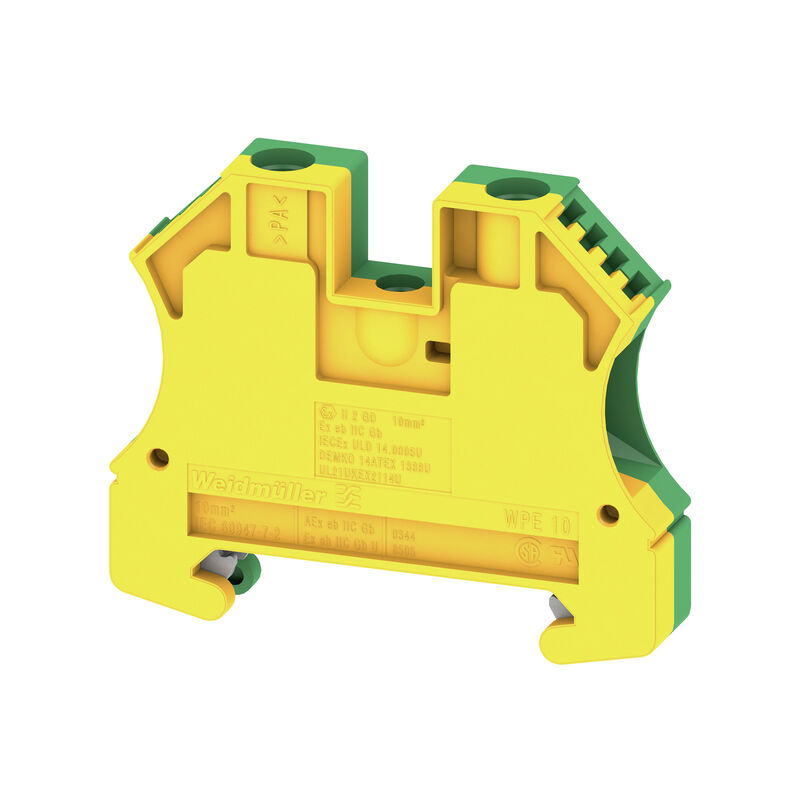

| Název ilustrace 02 | Obrázek výrobku |
| Podnadpis obrázku-02 | Podobné ilustraci |
| Osvědčení/Certifikát/Prohlášení o shodě |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37711)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284529) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253961) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89233) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89234) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152134) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153735) [POLSKIREJ certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_156118) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253962) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37473) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59351) |
| Technické údaje | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1010300000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1010300000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1010300000&norm=0) |
| Uživatelská dokumentace |
[NTI_ IECEx_WDU-WPE 10.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35412)
[NTI WDU/WPE 10 SL/EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_35566) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000901 |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 9.0 | 27-14-11-41 |
| ECLASS 9.1 | 27-14-11-41 |
| ECLASS 10.0 | 27-14-11-41 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-03 |
| Schválení |                 |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (UR) | E60693 |
| Č. osvědčení (cURusEX) | E184763 |
