Vlastnosti
| Verze | Svorka pojistky, Šroubové připojení, Tmavě béžová, 25 mm², 32 A, 690 V, Počet připojení: 2, Počet úrovní: 1, TS 35 |
| Číslo objednávky | 1444240000 |
| Typ | WSI 25/3 10X38/LED |
| GTIN (EAN) | 4050118249552 |
| Množství | 4 ks |
| Hloubka | 58 mm |
| Hloubka (v palcích) | 2,283 inch |
| Výška | 81 mm |
| Výška (v palcích) | 3,189 inch |
| Šířka | 54 mm |
| Šířka (v palcích) | 2,126 inch |
| Čistá hmotnost | 104 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -50 °C |
| Trvalá provozní teplota, max. | 120 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | PA 66/6 |
| Barevný | Tmavě béžová |
| Klasifikace hořlavosti UL 94 | V-0 |
| Nutná koncová deska | Ne |
| Počet potenciálů | 1 |
| Počet úrovní | 1 |
| Počet svěrných bodů na úroveň | 2 |
| Počet pólů na řadu | 1 |
| Úrovně propojené interně | Ne |
| PE připojení | Ne |
| Lišta | TS 35 |
| N-funkce | Ne |
| PE funkce | Ne |
| Funkce PEN | Ne |
| Průřez připojení vodiče, jemně stáčené, dva přisvorkované vodiče, min. | 0,75 mm² |
| Průřez vodiče, jemně stáčený, dva přisvorkované vodiče, max. | 10 mm² |
| Typ montáže | Příchytka |
| Typ připojení, další připojení | Šroubové připojení |
| Délka odizolování | 11 mm |
| Počet připojení | 2 |
| Průřez propojení AWG, max. | AWG 4 |
| Průřez propojení AWG, min. | AWG 18 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 25 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 1,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 25 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 1,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 25 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 1,5 mm² |
| Průřez připojení vodičů, splétané, max. | 25 mm² |
| Průřez připojení vodičů, splétané, min. | 1,5 mm² |
| Typ připojení | Šroubové připojení |
| Typ připojení 2 | Šroubové připojení |
| Upínací rozsah, max. | 25 mm² |
| Upínací rozsah, min. | 1,5 mm² |
| Upínatelný vodič |
|
| Typ napětí ukazatele | AC/DC |
| Displej | LED |
| Držák pojistky (držák kazety) | otočné |
| Kazetová pojistka | max. 3W pro gG/gL max. 1,2 W pro aM |
| Typ napětí ukazatele | AC/DC |
| Lišta | TS 35 |
| Průřez propojení AWG, max. | AWG 4 |
| Průřez propojení AWG, min. | AWG 18 |
| Jmenovitý průřez | 25 mm² |
| Jmenovité napětí | 690 V |
| Jmenovité napětí k sousední svorce | 690 V |
| Jmenovité DC napětí | 690 V |
| Jmenovitý proud | 32 A |
| Proud při maximu vodičů | 32 A |
| Vnitřní odpor podle IEC 60947-7-x | 0,32 mΩ |
| Jmenovité impulzní výdržné napětí | 6 kV |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 3,23 W |
| Závažnost znečištění | 3 |
| Informace o produktu | Napětí závisí na zvoleném pojistkovém prvku nebo na zvolené kontrolce |

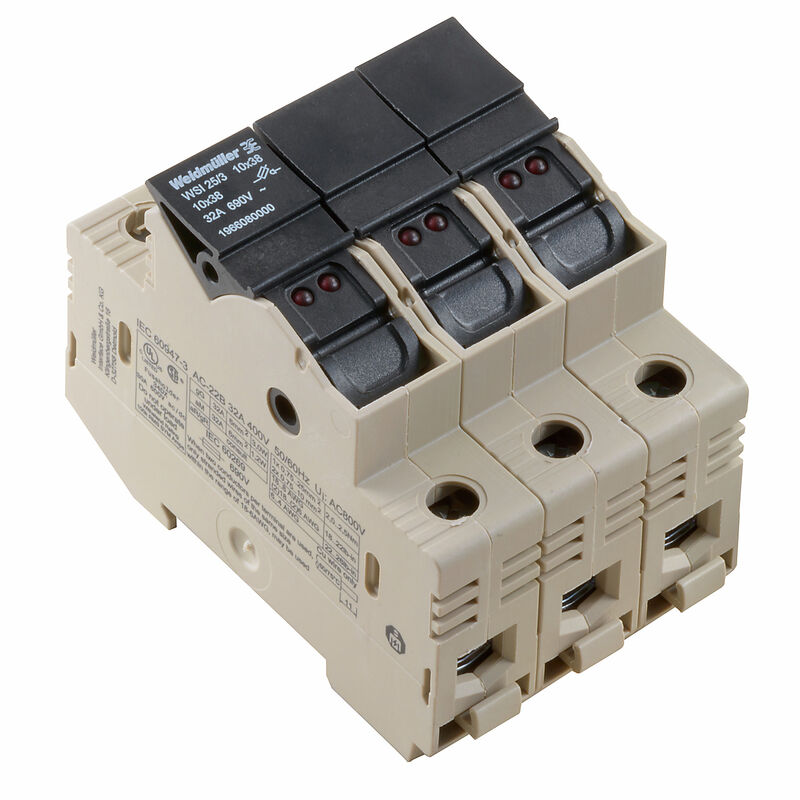

| Název ilustrace 02 | Obrázek výrobku |
| Podnadpis obrázku-02 | Podobné ilustraci |
| Osvědčení/Certifikát/Prohlášení o shodě |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_68099)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284530) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61786) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1444240000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1444240000) |
| Uživatelská dokumentace | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Schválení |   |
| ROHS | Shoda |
