Vlastnosti
| Verze | Svorka pojistky, Šroubové připojení, Tmavě béžová, 6 mm², 10 A, 36 V, Počet připojení: 2, Počet úrovní: 1, TS 35 |
| Číslo objednávky | 1014100000 |

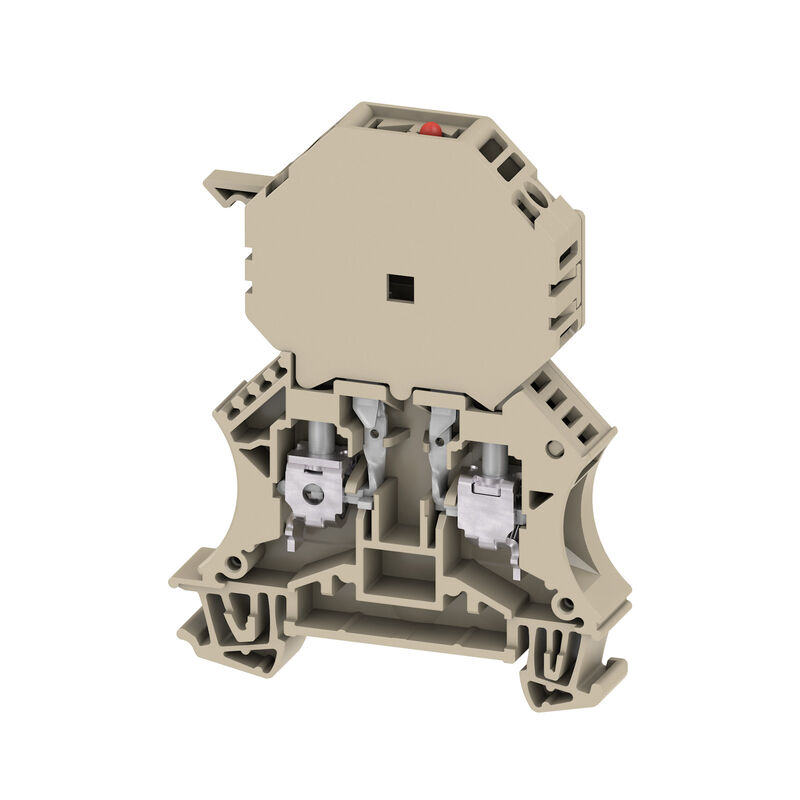

| Typ | WSI 6/2/LD 10-36V DC/AC |
| GTIN (EAN) | 4008190156954 |
| Množství | 25 ks |
| Hloubka | 78,5 mm |
| Hloubka (v palcích) | 3,091 inch |
| Hloubka včerně DIN lišty | 79,5 mm |
| Výška | 60 mm |
| Výška (v palcích) | 2,362 inch |
| Šířka | 11,9 mm |
| Šířka (v palcích) | 0,469 inch |
| Čistá hmotnost | 25,48 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -50 °C |
| Trvalá provozní teplota, max. | 120 °C |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 7cI |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Wemid |
| Barevný | Tmavě béžová |
| Klasifikace hořlavosti UL 94 | V-0 |
| Verze |
Šroubové připojení
Izolátor pojistky s LED na šroubovací propojku Jeden konec bez konektoru |
| Nutná koncová deska | Ano |
| Počet potenciálů | 1 |
| Počet úrovní | 1 |
| Počet svěrných bodů na úroveň | 2 |
| Počet pólů na řadu | 1 |
| Úrovně propojené interně | Ne |
| PE připojení | Ne |
| Lišta | TS 35 |
| N-funkce | Ne |
| PE funkce | Ne |
| Funkce PEN | Ne |
| Průřez připojení vodiče, jemně stáčené, dva přisvorkované vodiče, min. | 0,5 mm² |
| Průřez vodiče, jemně stáčený, dva přisvorkované vodiče, max. | 2,5 mm² |
| Průřez vodičového připojení, jemně slaněné a s koncovkami DIN 46228/1, 2 upnutelné vodiče, max. | 2,5 mm² |
| Průřez vodičového připojení, jemně slaněné a s koncovkami DIN 46228/1, 2 upnutelné vodiče, min. | 0,5 mm² |
| Otevřené strany | pravá |
| Počet podobných svorek | 1 |
| Typ montáže | Příchytka |
| Verze testovaná ve výbušném prostředí | Ne |
| Průřez vodiče, pružný plus plastová manžeta DIN 46228/1, další připojení, max. | 6 mm² |
| Typ připojení, další připojení | Šroubové připojení |
| Délka odizolování | 12 mm |
| Měřidlo podle IEC 60947-1 | A5 |
| Počet připojení | 2 |
| Průřez propojení AWG, max. | AWG 8 |
| Průřez propojení AWG, min. | AWG 20 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 6 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 6 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 10 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 10 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Průřez připojení vodičů, splétané, max. | 10 mm² |
| Průřez připojení vodičů, splétané, min. | 1,5 mm² |
| Směr připojení | na straně |
| Svěrný šroub | M 3,5 |
| Typ připojení | Šroubové připojení |
| Typ připojení 2 | Šroubové připojení |
| Upínací rozsah, max. | 10 mm² |
| Upínací rozsah, min. | 0,5 mm² |
| Upínatelný vodič |
|
| Utahovací moment, max. | 1,6 Nm |
| Utahovací moment, min. | 0,8 Nm |
| Velikost nože | 0,8 x 4,0 mm |
| Úroveň krouticího momentu s elektrickým šroubovákem DMS | 3 |
| Průřez vodiče max. (CSA) | 6 AWG |
| Průřez vodiče min. (CSA) | 20 AWG |
| Č. osvědčení (CSA) | 200039-1057876 |
| Min. provozní napětí displeje | 10 V |
| Typ napětí ukazatele | AC/DC |
| Displej | červená LED |
| Držák pojistky (držák kazety) | otočné |
| Kazetová pojistka | 6,3 x 32 mm (1/4 x 1 1/4") |
| Provozní napětí, max. | 36 V |
| Typ napětí ukazatele | AC/DC |
| Lišta | TS 35 |
| Průřez propojení AWG, max. | AWG 8 |
| Průřez propojení AWG, min. | AWG 20 |
| Standardy | IEC 60947-7-3 |
| Jmenovitý průřez | 6 mm² |
| Jmenovité napětí | 36 V |
| Jmenovité napětí k sousední svorce | 500 V |
| Jmenovité DC napětí | 36 V |
| Jmenovitý proud | 10 A |
| Proud při maximu vodičů | 10 A |
| Standardy | IEC 60947-7-3 |
| Vnitřní odpor podle IEC 60947-7-x | 0,78 mΩ |
| Jmenovité impulzní výdržné napětí | 6 kV |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 1,31 W |
| Závažnost znečištění | 3 |
| Průřez vodiče propojení v terénu max. (UR) | 8 AWG |
| Průřez vodiče propojení v terénu min. (UR) | 22 AWG |
| Průřez vodiče propojení z výroby max. (UR) | 8 AWG |
| Průřez vodiče propojení z výroby min. (UR) | 22 AWG |
| Č. osvědčení (UR) | E60693 |
| Informace o produktu | Napětí závisí na zvoleném pojistkovém prvku nebo na zvolené kontrolce |
| Osvědčení/Certifikát/Prohlášení o shodě |
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_42036)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_42037) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153733) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37352) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284530) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59472) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1014100000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1014100000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1014100000&norm=0) |
| Uživatelská dokumentace |
[Beipackzettel_SAKS_GL_LD.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35558)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Schválení |        |
| ROHS | Shoda |
| UL File Number Search | [Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Č. osvědčení (UR) | E60693 |
