Vlastnosti

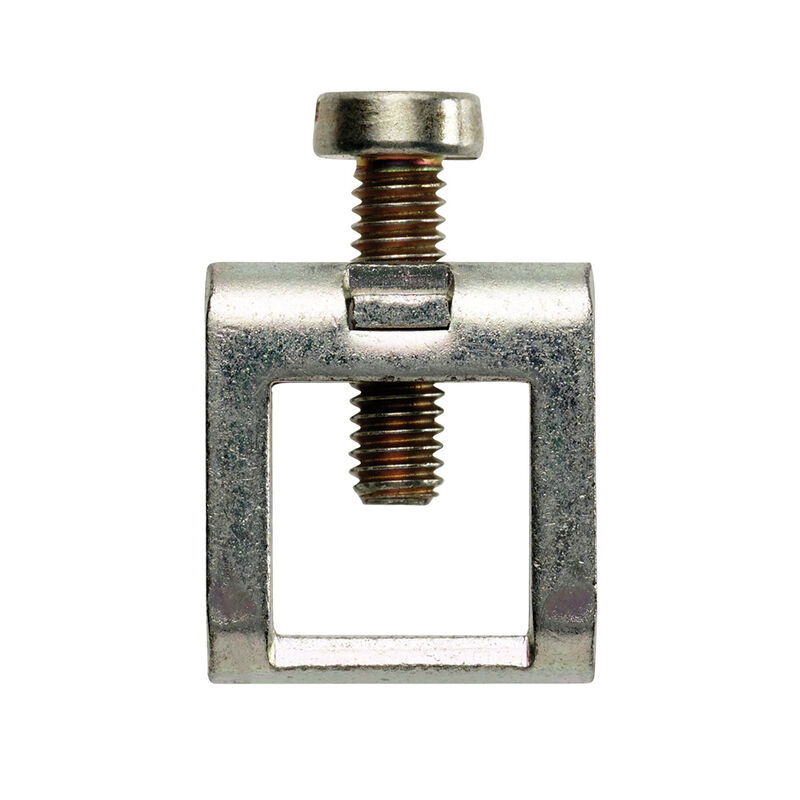

| Verze | Upínací třmen (přípojnice) |
| Objednací číslo | 0316600000 |
| Typ | ZB 16 ZKSC |
| EAN | 4008190145989 |
| Množství | 50 ks |
| Hloubka | 24 mm |
| Hloubka (v palcích) | 0,945 inch |
| Výška | 16 mm |
| Výška (v palcích) | 0,63 inch |
| Šířka | 10 mm |
| Šířka (v palcích) | 0,394 inch |
| Čistá hmotnost | 7,52 g |
| Materiál | Ocel |
| Barevný | Stříbrná |
| Č. osvědčení (IECEX) | IECEXULD13.0005U |
| Průřez vodiče max. (IECEX) | 16 mm² |
| Bezpečnostní upozornění |
Installation instructions: The potential equalisation (PE) rail modules are suitable for use in housings in atmospheres with flammable gases and dust. For use in areas with flammable gases, these housings must meet the requirements of EN 60079-0 and EN 60079-7. For use in areas with flammable dust, these housings must meet the requirements of EN 60079-0 and EN 60079-31. When combined with other terminal block ranges and sizes, and when other accessories are used, you must comply with the clearance and creepage distances given. Regarding accessory use, the manufacturer's instructions must be followed. List of restrictions: The PE rail modules are considered one component, with Ex marking when used with the busbar holders of type SH and WEW. When used independently, the above named components are not covered by this certificate. |
| Verze | pro přípojnici 10 x 3 mm |
| Návod k instalaci | Průchodka (pouzdro) |
| Typ montáže | Přišroubováno |
| Délka odizolování | 16 mm |
| Průřez připojení vodiče, pevné jádro, max. | 16 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 2,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 16 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 2,5 mm² |
| Průřez připojení vodičů, splétané, max. | 25 mm² |
| Průřez připojení vodičů, splétané, min. | 16 mm² |
| Svěrný šroub | M 4 |
| Typ připojení | Upínací třmen |
| Upínací rozsah, max. | 25 mm² |
| Upínací rozsah, min. | 2,5 mm² |
| Utahovací moment, min. | 2,6 Nm |
| Průřez vodiče max. (CSA) | 6 AWG |
| Průřez vodiče min. (CSA) | 12 AWG |
| Č. osvědčení (CSA) | 12400-237 |
| TS 35 offset | 39 mm |
| Návod k instalaci | Průchodka (pouzdro) |
