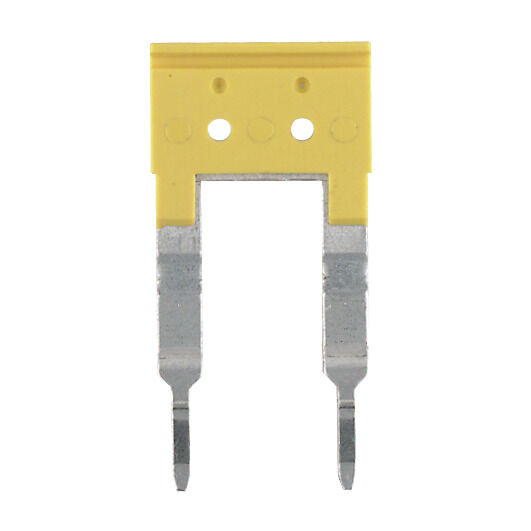

ZQS 2.5/2

Příslušenství, Spojovací konektor, 24 A

ID výrobku 1633200000

Vlastnosti

Všeobecné objednací údaje

Verze	Příslušenství, Spojovací konektor, 24 A
Číslo objednávky	1633200000
Typ	ZQS 2.5/2
GTIN (EAN)	4008190263386
Množství	20 ks

Rozměry a hmotnosti

Hloubka	31,6 mm
Hloubka (v palcích)	1,244 inch
Výška	16,6 mm
Výška (v palcích)	0,654 inch
Šířka	2,8 mm
Šířka (v palcích)	0,11 inch
Čistá hmotnost	2,75 g

Teploty

Skladovací teplota	-25 °C...55 °C
Okolní teplota	-5 °C…40 °C
Trvalá provozní teplota, min.	-50
Trvalá provozní teplota, max.	120

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS	V souladu bez výjimky
REACH SVHC	No SVHC above 0.1 wt%

Údaje materiálu

Materiál	Wemid
Barevný	Žlutá
Klasifikace hořlavosti UL 94	V-0

Specifikace systému

Verze

Pro svorky

Další technická data

Návod k instalaci	Přímá montáž
Typ upevnění	Zapojeno
Verze testovaná ve výbušném prostředí	Ne

Propojka

Jmenovitý proud, více pólů	10 A
Počet propojených svorkovnic	2
Typ	Spojovací konektor

Rozměry

Rozteč v mm (P)

12 mm

Všeobecně

Návod k instalaci	Přímá montáž
Počet pólů	2

Data hodnocení

Jmenovitý proud

24 A

Důležitá poznámka

Informace o produktu

Z důvodu stability a teploty je možné vylomit pouze 60 % kontaktních prvků Použití křížových konektorů snižuje jmenovité napětí na 400 VNapětí se snížilo na 25 V, pokud jsou použity křížové spoje s prázdnými řeznými hranami

Soubory ke stažení

Osvědčení/Certifikát/Prohlášení o shodě	Confirmation of Standards EN 45545-2_2020-10
Technické údaje	CAD data -- STEP
Eplan Data Portal	Eplan data
CADENAS eCATALOG	CAX data
Uživatelská dokumentace	StorageConditionsTerminalBlocks
Katalogy	Catalogues in PDF-format

Klasifikace

ETIM 6.0	EC000489
ETIM 7.0	EC000489
ETIM 8.0	EC000489
ETIM 9.0	EC000489
ETIM 10.0	EC000489
ECLASS 9.0	27-14-11-40
ECLASS 9.1	27-14-11-40
ECLASS 10.0	27-14-11-40
ECLASS 11.0	27-14-11-40
ECLASS 12.0	27-14-11-40
ECLASS 13.0	27-25-03-03
ECLASS 14.0	27-25-03-03
ECLASS 15.0	27-25-03-03
