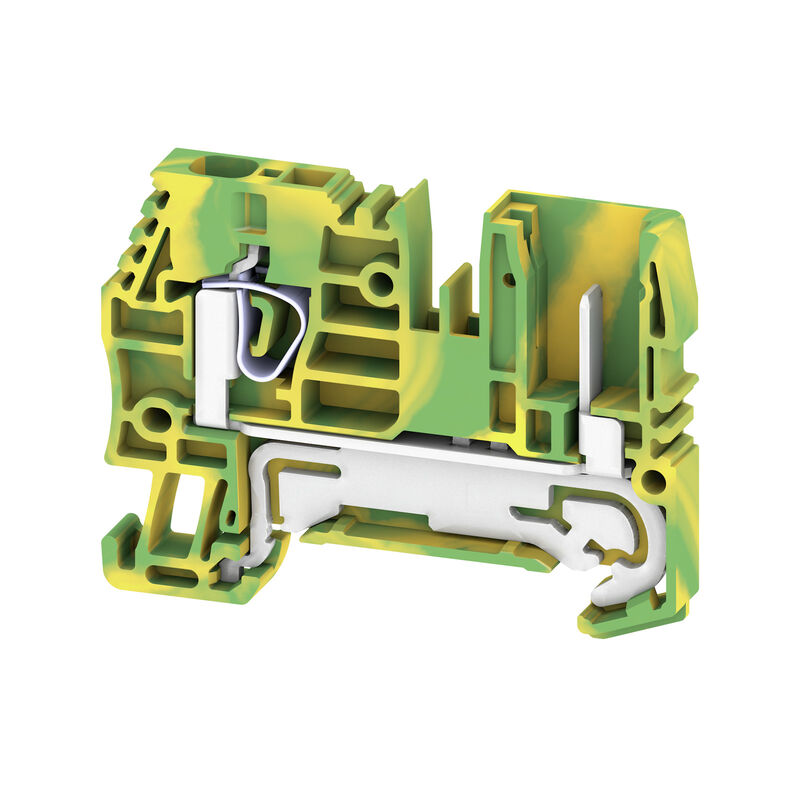

ZTPE 4/2AN/1

Z řada, PE svorka, Jmenovitý průřez: 4 mm², lze zapojit, Připojení s kotevní svorkou, Zelená

ID výrobku 1854970000

Vlastnosti

Všeobecné objednací údaje

Verze	Z řada, PE svorka, Jmenovitý průřez: 4 mm², lze zapojit, Připojení s kotevní svorkou, Zelená
Číslo objednávky	1854970000
Typ	ZTPE 4/2AN/1
GTIN (EAN)	4032248396030
Množství	50 ks

Rozměry a hmotnosti

Hloubka	43 mm
Hloubka (v palcích)	1,693 inch
Hloubka včerně DIN lišty	43,5 mm
Výška	58 mm
Výška (v palcích)	2,283 inch
Šířka	6,5 mm
Šířka (v palcích)	0,256 inch
Čistá hmotnost	12,99 g

Teploty

Skladovací teplota	-25 °C...55 °C
Trvalá provozní teplota, min.	-50 °C
Trvalá provozní teplota, max.	120 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS	V souladu bez výjimky
REACH SVHC	No SVHC above 0.1 wt%

Údaje materiálu

Materiál	Wemid
Barevný	zelená / žlutá
Klasifikace hořlavosti UL 94	V-0

Specifikace systému

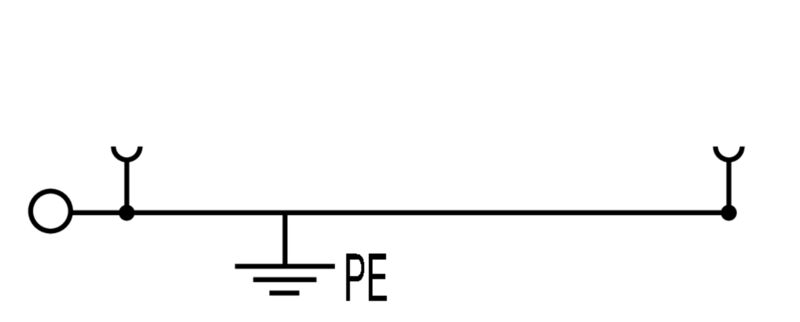

Verze	1 připojení kotevní svorky - 1 zásuvné připojení lze zapojit S přřipojením uzemnění
Nutná koncová deska	Ano
Počet úrovní	1
Počet svěrných bodů na úroveň	2
Úrovně propojené interně	Ne
Lišta	TS 35
Funkce PEN	Ne

Další technická data

Otevřené strany	pravá
Typ montáže	Příchytka
Verze testovaná ve výbušném prostředí	Ne

Vodiče k upevnění (další připojení)

Průřez vodiče, pružný plus plastová manžeta DIN 46228/1, další připojení, max.

4 mm²

Vodiče k upevnění svorkou (jmenovité připojení)

Délka odizolování	12 mm
Délka tubusu pro dvojitou koncovku	Průřez připojení vodiče: jmen.: 0,5 mm² min.: 8 mm max.: 12 mm Průřez připojení vodiče: jmen.: 0,75 mm² min.: 8 mm max.: 12 mm
Délka tubusu pro vodičovou koncovku bez plastové objímky DIN 46228/1	Průřez připojení vodiče: jmen.: 0,5 mm² jmen.: 10 mm Průřez připojení vodiče: jmen.: 0,75 mm² jmen.: 10 mm Průřez připojení vodiče: jmen.: 1 mm² jmen.: 10 mm Průřez připojení vodiče: jmen.: 1,5 mm² min.: 10 mm max.: 12 mm Průřez připojení vodiče: jmen.: 2,5 mm² min.: 10 mm max.: 12 mm Průřez připojení vodiče: jmen.: 4 mm² jmen.: 12 mm
Délka tubusu pro vodičovou koncovku s plastovou objímkou DIN 46228/4	Průřez připojení vodiče: jmen.: 0,5 mm² min.: 8 mm max.: 10 mm Průřez připojení vodiče: jmen.: 0,75 mm² min.: 6 mm max.: 12 mm Průřez připojení vodiče: jmen.: 1 mm² min.: 6 mm max.: 12 mm Průřez připojení vodiče: jmen.: 1,5 mm² min.: 8 mm max.: 12 mm Průřez připojení vodiče: jmen.: 2,5 mm² min.: 8 mm max.: 12 mm Průřez připojení vodiče: jmen.: 4 mm² min.: 10 mm max.: 12 mm
Měřidlo podle IEC 60947-1	A3
Počet připojení	2
Průřez propojení AWG, max.	AWG 10
Průřez propojení AWG, min.	AWG 26
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.	4 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.	0,5 mm²
Průřez připojení vodiče, pevné jádro, max.	6 mm²
Průřez připojení vodiče, pevné jádro, min.	0,5 mm²
Průřez připojení vodičů, jemně stáčené, max.	6 mm²
Průřez připojení vodičů, jemně stáčené, min.	0,5 mm²
Průřez připojení vodičů, splétané, max.	4 mm²
Průřez připojení vodičů, splétané, min.	0,5 mm²
Směr připojení	vrchol
Typ připojení	lze zapojit Připojení s kotevní svorkou
Upínací rozsah, max.	6 mm²
Upínací rozsah, min.	0,13 mm²
Velikost nože	0,6 x 3,5 mm

CSA data hodnocení

Průřez vodiče max. (CSA)	10 AWG
Průřez vodiče min. (CSA)	26 AWG
Č. osvědčení (CSA)	200039-1720292

Všeobecně

Lišta	TS 35
Průřez propojení AWG, max.	AWG 10
Průřez propojení AWG, min.	AWG 26
Standardy	V souladu s normou IEC 60947-7-2

Data hodnocení

Jmenovitý průřez	4 mm²
Jmenovité napětí k sousední svorce	800 V
Max. napětí opěry svodek a systém s možností zapojení	800 V
Jmenovité DC napětí	500 V
Standardy	V souladu s normou IEC 60947-7-2
Vnitřní odpor podle IEC 60947-7-x	1 mΩ
Ztráta výkonu v souladu s normou IEC 60947-7-x	1,02 W
Závažnost znečištění	3

UL data hodnocení

Průřez vodiče propojení v terénu max. (cURus)	10 AWG
Průřez vodiče propojení v terénu min. (cURus)	26 AWG
Průřez vodiče propojení z výroby max. (cURus)	10 AWG
Průřez vodiče propojení z výroby min. (cURus)	26 AWG
Č. osvědčení (cURus)	E60693

Soubory ke stažení

Osvědčení/Certifikát/Prohlášení o shodě	[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36834) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284533) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Technické údaje	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224887)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1854970000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1854970000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1854970000&norm=0)
Oznámení o změně produktu	[PCN_ZPE_Q3_2020](https://mdcop.weidmueller.com/mediadelivery/asset/900_102561) [PCN - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_151778) [PCN - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_151779)
Uživatelská dokumentace	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
Katalogy	[Catalogues in PDF-format](LINK/Catalog.html)

Klasifikace

ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-17
ECLASS 14.0	27-25-01-17

Osvědčení

Schválení	![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Shoda
UL File Number Search	[Web UL](LINK/UL_search.html)
Č. osvědčení (cURus)	E60693
