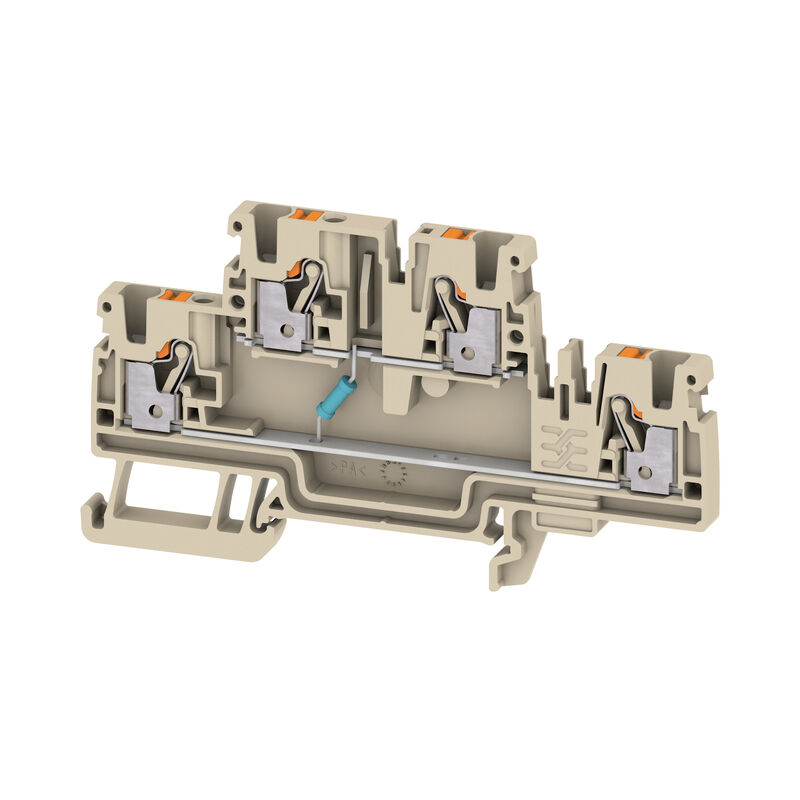

A2T 2.5 EM1 R 1K8
A2T 2.5 EM1 R 1K8

A2T 2.5 EM1 R 1K8

Блок клемм с электронными компонентами, PUSH IN, Темно-бежевый, 2.5 mm², 30 V, 30 V, Количество соединений: 4, Количество уровней: 2, TS 35

№ продукта 3030590000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 87 Связанные продукты 13
Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Характеристики материала Параметры системы Дополнительные технические данные Компонент Зажимаемые провода (расчетное соединение) Общие сведения Расчетные данные Классификации

Основные данные для заказа

Версия
Блок клемм с электронными компонентами, PUSH IN, Темно-бежевый, 2.5 mm², 30 V, 30 V, Количество соединений: 4, Количество уровней: 2, TS 35
Заказ №
3030590000
Тип
A2T 2.5 EM1 R 1K8
GTIN (EAN)
4099986974319
Кол.
50  Штука

Размеры и массы

Глубина
50,5  mm
Глубина (дюймов)
1,988  inch
Высота
90  mm
Высота (в дюймах)
3,543  inch
Ширина
5,1  mm
Ширина (в дюймах)
0,201  inch
Масса нетто
13,23  g

Температуры

Температура хранения
-25 °C...55 °C
Температура окружающей среды
-5 °C…40 °C
Температура при длительном использовании, мин.
-60  °C
Температура при длительном использовании, макс.
130  °C

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
No SVHC above 0.1 wt%

Характеристики материала

Материал
Материал Wemid
Цветовой код
Темно-бежевый
Цвет элементов управления
оранжевый
Класс пожаростойкости UL 94
V-0

Параметры системы

Требуется концевая пластина
Да
Количество независимых точек подключения
1
Количество уровней
2
Количество контактных гнезд на уровень
2
Уровни с внутр. перемычками
Да
Рейка
TS 35
Функция N
Нет
Функция PE
Нет
Функция PEN
Нет

Дополнительные технические данные

Вид монтажа
зафиксированный
Открытые страницы
справа
Проверенное на взрывозащищенность исполнение
Нет

Компонент

Компонентный резистор
  • Сопротивление:
    1,8 kΩ
  • Потеря питания:
    500 mW
  • Допуск (%):
    1 %

Зажимаемые провода (расчетное соединение)

Вид соединения
PUSH IN
Вид соединения 2
PUSH IN
Диапазон зажима, макс.
4  mm²
Диапазон зажима, мин.
0,14  mm²
Длина зачистки изоляции
10  mm
Калибровая пробка согласно 60 947-1
A3
Количество соединений
4
Направление соединения
сверху
Размер лезвия
0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.
4  mm²
Сечение подсоединяемого провода, скрученный, макс.
4  mm²
Сечение подсоединяемого провода, скрученный, мин.
0,5  mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,5  mm²
Сечение соединения проводов, твердое ядро, макс.
2,5  mm²
Сечение соединения проводов, твердое ядро, мин.
0,5  mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.
4  mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.
0,5  mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.
2,5  mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
0,5  mm²

Общие сведения

Нормы
В соответствии с IEC 60947-7-1
Рейка
TS 35

Расчетные данные

Расчетное сечение
2,5  mm²
Номинальное напряжение
30  V
Номинальное напряжение пост. тока
30  V
Номинальный ток
1  A
Ток при макс. проводнике
1  A
Нормы
В соответствии с IEC 60947-7-1
Потери мощности по стандарту IEC 60947-7-x
0,77  mW
Категория перенапряжения
III
Степень загрязнения
3

Классификации

ETIM 6.0
EC000903
ETIM 7.0
EC000903
ETIM 8.0
EC000903
ETIM 9.0
EC000903
ETIM 10.0
EC000903
ECLASS 9.0
27-14-11-27
ECLASS 9.1
27-14-11-47
ECLASS 10.0
27-14-11-27
ECLASS 11.0
27-14-11-27
ECLASS 12.0
27-14-11-27
ECLASS 13.0
27-25-01-14
ECLASS 14.0
27-25-01-14
ECLASS 15.0
27-25-01-14
