製品情報
バージョン | Aシリーズ, エンドブラケット |
注文番号 | 1991920000 |

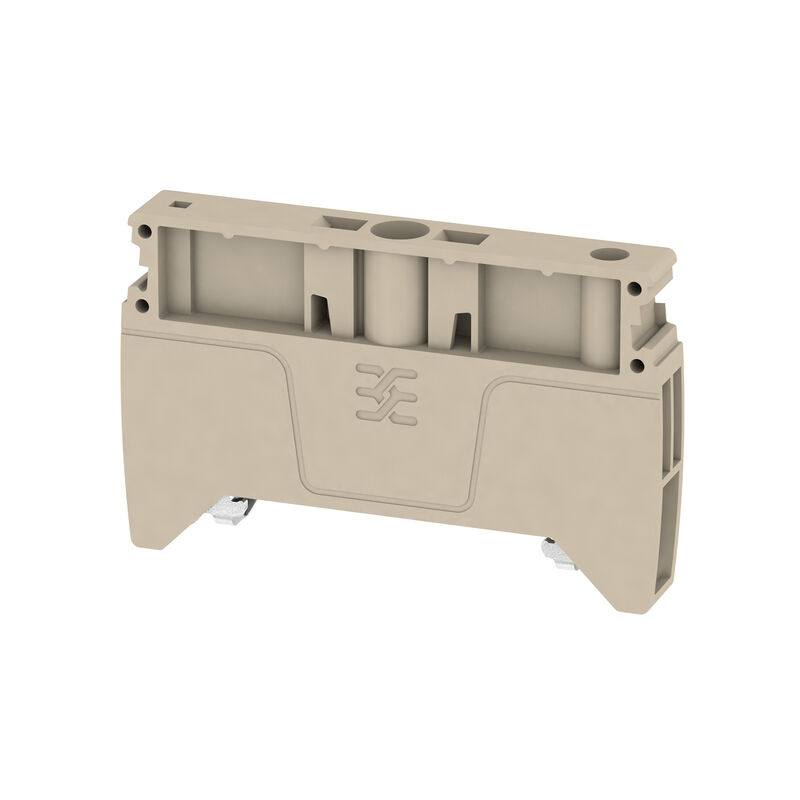

種別 | AEB 35 SC/1 |
GTIN (EAN) | 4050118376722 |
数量 | 50 items |
深さ | 36 mm |
奥行き(インチ) | 1.417 inch |
高さ | 58 mm |
高さ(インチ) | 2.283 inch |
幅 | 8 mm |
幅(インチ) | 0.315 inch |
正味重量 | 12.8 g |
保管温度 | -25 °C...55 °C |
周囲温度 | -5 °C…40 °C |
連続動作温度、最小 | -60 °C |
連続動作温度、最大 | 130 °C |
RoHS 対応状況 | 準拠 (免除なし) |
REACH SVHC | No SVHC above 0.1 wt% |
材質 | WEMID GF 30 |
色 | ダークベージュ |
UL 94 可燃性等級 | V-0 |
バージョン | 端子用 |
レール | TS 35 |
インターロック | ねじ固定用 |
スナップインペグ付属 | いいえ |
取り付け方式 | ねじ込み |
篏合仕様 | いいえ |
設置アドバイス | レール |
開放側面 | 閉 |
締付けトルク、最大. | 1 Nm |
締付けトルク、最小. | 0.5 Nm |
レール | TS 35 |
設置アドバイス | レール |
承認/証明書/適合証明書 | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65610) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1991920000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1991920000) |
WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1991920000&norm=0) |
入札仕様書 |
[Klippon® Connect 1991920000 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_75928)
[Klippon® Connect 1991920000 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_75930) |
ユーザ文書 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC001041 |
ETIM 7.0 | EC001041 |
ETIM 8.0 | EC001041 |
ETIM 9.0 | EC001041 |
ECLASS 9.0 | 27-14-11-35 |
ECLASS 9.1 | 27-14-11-35 |
ECLASS 10.0 | 27-14-11-35 |
ECLASS 11.0 | 27-14-11-35 |
ECLASS 12.0 | 27-14-11-35 |
ECLASS 13.0 | 27-25-03-02 |
ECLASS 14.0 | 27-25-03-02 |
ROHS | 適合 |
