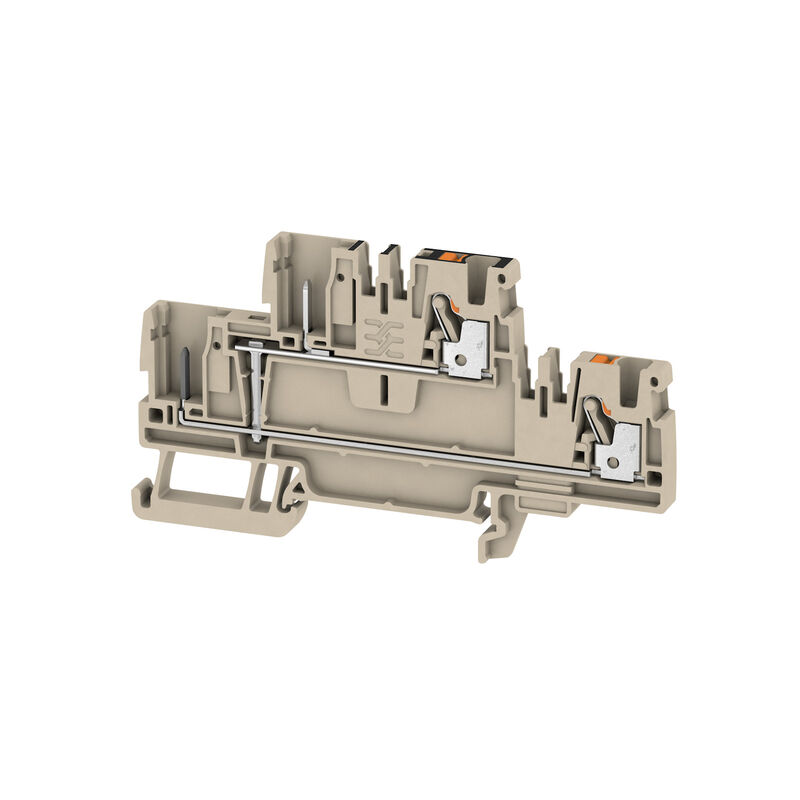

APGTB 2.5 2T VL 4C/2

APGTB 2.5 2T VL 4C/2

Plug-in modular terminals, PUSH IN, 2.5 mm², 800 V, 24 A, dark beige

Produkt ID 1548140000
Åbn i konfiguratoren
Download datablad Engineering-support Produktdownloads
Tilbehør 102 Anvendte produkter 161
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data Rating data IECEx/ATEX System specifications dalsze dane techniczne Conductors for clamping (additional connection) 클램프용 컨덕터(정격 결선) dane znamionowe wg CSA General Rating data Расчетные данные согласно UL Classifications

Approvals

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/2a4a8742-86e3-45cc-8b68-a2da67801c40/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

General ordering data

Versione
Plug-in modular terminals, PUSH IN, 2.5 mm², 800 V, 24 A, dark beige
N. d’ordine
1548140000
Tipo
APGTB 2.5 2T VL 4C/2
GTIN (EAN)
4050118353853
수량
50 Styk

Dimensions and weights

Profondità
50,5 mm
Depth (inches)
1,988 inch
Depth including DIN rail
51 mm
Posizione verticale
91 mm
Height (inches)
3,583 inch
Larghezza
5,1 mm
Width (inches)
0,201 inch
순중량
12,82 g

Temperatures

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Continuous operating temp., min.
-60 °C
Continuous operating temp., max.
130 °C

Environmental Product Compliance

Stato conformità RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%
제품 탄소 발자국
  • Cradle to gate:
    0.207 kg CO2 eq.

Material data

기본 재질
Wemid
컬러 코드
dark beige
작동 요소의 색상
orange
UL 94 가연성 등급
V-0

Rating data IECEx/ATEX

인증 번호(ATEX)
TUEV16ATEX7940U
인증 번호(IECEX)
IECEXTUR16.0046U
최대 전압(ATEX)
800 V
전류(ATEX)
15 A
와이어 단면적 최대(ATEX)
2.5 mm²
최대 전압(IECEX)
800 V
Current (IECEX)
15 A
와이어 단면적 최대(IECEX)
2.5 mm²
Marcatura EN 60079-7
Ex ec II C Gc
Ex 2014/34/EU label
II 3 G D

System specifications

엔드 커버 플레이트 필요
Yes
전위 수
1
레벨 수
2
Number of clamping points per level
2
계층당 전위 수
1
레벨 내부 교차 결선
Yes
PE 결선
No
장착 레일
TS 35
N-기능
No
PE 기능
No
PEN 기능
No

dalsze dane techniczne

개방측
z prawej strony
설치 권고
Szyna nośna
스냅온
Nie
스냅인 페그 포함
Nie
장착 유형
TS 35
장착물 유형
защелкиваемый
폭발 테스트 버전
No

Conductors for clamping (additional connection)

Tipo di collegamento, ulteriore collegamento
pluggable

클램프용 컨덕터(정격 결선)

Calibro a norma 60 947-1
A3
Campo di sezioni, max.
4 mm²
Campo di sezioni, min.
0,14 mm²
Dimensione lama
0.6 x 3.5 mm
Direzione di collegamento
상단
Lunghezza di spellatura
10 mm
Numero di collegamenti
4
Sezione di collegamento cavo AWG, max.
AWG 12
Sezione di collegamento cavo AWG, min.
AWG 28
Tipo di collegamento
PUSH IN
Tipo di collegamento 2
Plug-in connection
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大
4 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小
0,14 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大
2,5 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小
0,14 mm²
配線接続断面、細径撚線、最大
4 mm²
결선 단면적, 꼬임, 최대
4 mm²
결선 단면적, 꼬임, 최소
0,14 mm²
와이어 결선 단면, 가는 꼬임, 최소
0,14 mm²
와이어 결선 단면적, 경질 코어 최대
2,5 mm²
와이어 결선 단면적, 경질 코어, 최소
0,14 mm²
와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라 DIN 46228/1 미채용
  • Длина трубки:
    • номин.:
      5 mm
  • Сечение подсоединяемого провода:
    • номин.:
      0,25 mm²
  • Длина трубки:
    • мин.:
      6 mm
    • макс.:
      10 mm
  • Сечение подсоединяемого провода:
    • мин.:
      0,5 mm²
    • макс.:
      1 mm²
  • Длина трубки:
    • мин.:
      7 mm
    • макс.:
      12 mm
  • Сечение подсоединяемого провода:
    • мин.:
      1,5 mm²
    • макс.:
      2,5 mm²
와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라 DIN 46228/4 채용
  • Длина трубки:
    • мин.:
      8 mm
    • макс.:
      6 mm
  • Сечение подсоединяемого провода:
    • мин.:
      0,34 mm²
    • макс.:
      0,14 mm²
  • Длина трубки:
    • мин.:
      12 mm
    • макс.:
      6 mm
  • Сечение подсоединяемого провода:
    • мин.:
      1 mm²
    • макс.:
      0,5 mm²
  • Длина трубки:
    • мин.:
      12 mm
    • макс.:
      8 mm
  • Сечение подсоединяемого провода:
    • мин.:
      2,5 mm²
    • макс.:
      1,5 mm²
트윈 와이어 종단 페룰, 최대
0,75 mm²
트윈 와이어 종단 페룰, 최소
0,5 mm²
트윈 와이어 종단 페룰의 튜브 길이
  • Tube length:
    • min.:
      8 mm
    • max.:
      12 mm
  • Cross-section for conductor connection:
    • min.:
      0,5 mm²
    • max.:
      0,75 mm²

dane znamionowe wg CSA

와이어 단면적 최대(CSA)
12 AWG
와이어 단면적 최소(CSA)
28 AWG
인증 번호(CSA)
200039-70089609
전류 크기 B(CSA)
20 A
전류 크기 C(CSA)
20 A
전류 크기 D(CSA)
5 A
전압 크기 B(CSA)
600 V
전압 크기 C(CSA)
600 V
전압 크기 D(CSA)
600 V

General

Guida equipaggiata
TS 35
Istruzioni di montaggio
Rail
Sezione di collegamento cavo AWG, max.
AWG 12
Sezione di collegamento cavo AWG, min.
AWG 28

Rating data

정격 단면적
2,5 mm²
정격 전압
800 V
정격 DC 전압
800 V
정격 전류
24 A
최대 와이어에서 전류
24 A
Volume resistance according to IEC 60947-7-x
1,33 mΩ
정격 임펄스 내전압
8 kV
IEC 60947-7-x 규격 전력 손실
0,77 W
서지 전압 범주
III
오염 심각도
3

Расчетные данные согласно UL

인증 번호(cURus)
E60693
전류 크기 B(cURus)
20 A
전류 크기 C(cURus)
20 A
전류 크기 D(cURus)
5 A
전압 크기 B(cURus)
600 V
전압 크기 C(cURus)
600 V
전압 크기 D(cURus)
600 V
컨덕터 크기 팩토리 결선 최대(cURus)
12 AWG
컨덕터 크기 팩토리 결선 최소(cURus)
28 AWG
컨덕터 크기 필드 결선 최대(cURus)
12 AWG
컨덕터 크기 필드 결선 최소(cURus)
28 AWG

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-17
ECLASS 15.0
27-25-01-17
