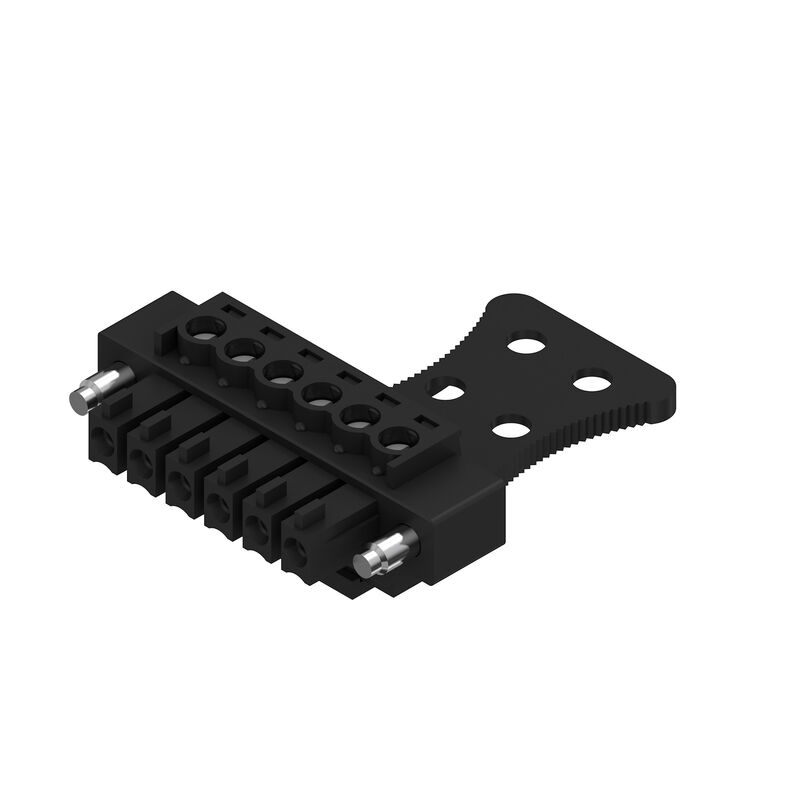

Produktbild
BCZ 3.81/06/180FZE SN BK BX

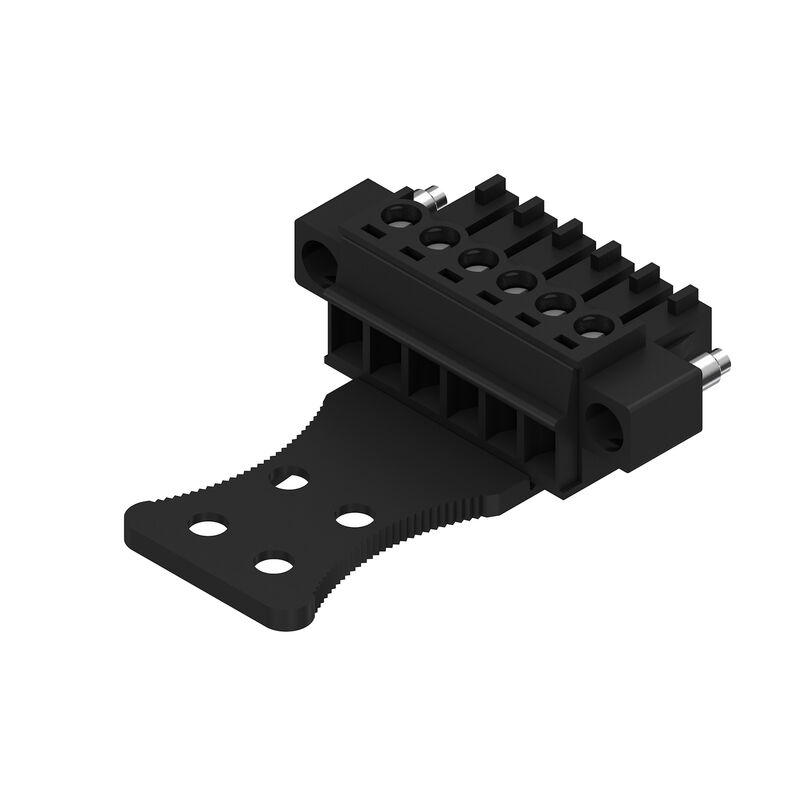

Produktbild
BCZ 3.81/06/180FZE SN BK BX
Maßbild
BCZ 3.81/06/180FZE SN BK BX
Diagramm
BCZ 3.81/06/180FZE SN BK BX
Diagramm
BCZ 3.81/06/180FZE SN BK BX
Diagramm
Product benefits
BCZ 3.81/06/180FZE SN BK BX
Anwendungsbeispiel

BCZ 3.81/06/180FZE SN BK BX

PCB 플러그인 커넥터, 암형 플러그, 3.81 mm, 극 수: 6, 180°, 클램프 요크 결선, 클램프 범위, 최대 : 1.5 mm², 박스

Art.-Nr. 1072140000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 9
Tanúsítványok 일반 주문 데이터 Dimensions et poids Conformità ambientale del prodotto System Parameters Données des matériaux Conductors suitable for connection Datos nominales conformes a IEC Rated data acc. to CSA Nenndaten nach UL 1059 Packing Testy typu Important note Классификации

Tanúsítványok

Schválení
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

일반 주문 데이터

Verze
PCB 플러그인 커넥터, 암형 플러그, 3.81 mm, 극 수: 6, 180°, 클램프 요크 결선, 클램프 범위, 최대 : 1.5 mm², 박스
Číslo objednávky
1072140000
Typ
BCZ 3.81/06/180FZE SN BK BX
GTIN (EAN)
4032248830565
Qty.
50 Stück
Produkt-Kennzahlen
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 16
Verpackung
Box

Dimensions et poids

Hloubka
39,8 mm
Depth (inches)
1,567 inch
Výška
12,5 mm
Высота (в дюймах)
0,492 inch
Šířka
33,28 mm
Breite (inch)
1,31 inch
Čistá hmotnost
6,6 g

Conformità ambientale del prodotto

Stav souladu se směrnicí RoHS
Conforme con esenzione
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
ea9dd4b8-c51f-409c-885a-41700372be61

System Parameters

Skupina produktů
OMNIMATE Signal - Serie BC/SC 3.81
Typ připojení
Przyłącze pola
Metoda připojení vodiče
Zugbügelanschluss
Rozteč v mm (P)
3,81 mm
Rozteč v palcích (P)
0,15 "
Směr výstupu vodiče
180°
Počet pólů
6
L1 v mm
19,05 mm
L1 v palcích
0,75 "
Počet řad
1
Množství řady kolíků
1
Jmenovitý průřez
1 mm²
Touch-safe protection acc. to DIN VDE 57 106
fingersicher
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
Schutzart
IP20
Objemový odpor
≤5 mΩ
Může být kódováno
Ja
Stripping length
7 mm
Klemmschraube
M 2
Schraubendreherklinge
0,4 x 2,5
Schraubendreherklinge Norm
DIN 5264
Steckzyklen
25
Steckkraft/Pol, max.
7 N
Ziehkraft/Pol, max.
5 N
Anzugsdrehmoment
  • Drehmoment Typ:
    Leiteranschluss
  • Nutzungsinformationen:
    • Anzugsdrehmoment:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm
  • Drehmoment Typ:
    Schraubflansch
  • Nutzungsinformationen:
    • Anzugsdrehmoment:
      • min.:
        0,15 Nm
      • max.:
        0,2 Nm

Données des matériaux

Insulating material
PA 66 GF 30
Colour
black
Colour chart (similar)
RAL 9011
Insulating material group
II
Comparative Tracking Index (CTI)
≥ 550
Brennbarkeitsklasse nach UL 94
V-0
Contact material
Cu-leg
Contact surface
verzinnt
Layer structure of plug contact
0.5...1.5 µm Cu / 2...5 µm Sn
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
120 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
120 °C

Conductors suitable for connection

Clamping range, min.
0,08 mm²
Clamping range, max.
1,5 mm²
Wire connection cross section AWG, min.
AWG 28
Průřez propojení AWG, max.
AWG 16
Solid, min. H05(07) V-U
0,2 mm²
Solid, max. H05(07) V-U
1,5 mm²
Flexible, min. H05(07) V-K
0,2 mm²
Flexible, max. H05(07) V-K
1,5 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
0,2 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
1,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,2 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
1,5 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2,4 mm x 1,5 mm
Klemmbare Leiter
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        6 mm
    • Empfohlene Aderendhülse:
      0282600000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,75 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        6 mm
    • Empfohlene Aderendhülse:
      0282700000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        6 mm
    • Empfohlene Aderendhülse:
      0372600000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        7 mm
    • Empfohlene Aderendhülse:
      0372700000
Reference text
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Rated current at min. number of poles (Tu = 20 °C)
17,5 A
Rated current, max. number of poles (Tu=20°C)
17,5 A
Rated current, min. number of poles (Tu=40°C)
17 A
Rated current at max. number of poles (Tu = 40 °C)
15,2 A
Rated voltage for surge voltage class (pollution degree II/2)
320 V
Rated voltage for surge voltage class (pollution degree III/2)
160 V
Rated voltage for surge voltage class (pollution degree III/3)
160 V
Rated impulse voltage for surge voltage class (pollution degree II/2)
2,5 kV
Rated impulse voltage for surge voltage class (pollution degree III/2)
2,5 kV
Rated impulse voltage for surge voltage class (contamination degree III/3)
2,5 kV
Short-time withstand current resistance
3 x 1s mit 76 A

Rated data acc. to CSA

Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina C / CSA)
50 V
Jmenovitý proud (aplikační skupina B / CSA)
8 A
Jmenovitý proud (aplikační skupina C / CSA)
8 A
Průřez vodiče AWG, min.
AWG 28
Průřez vodiče AWG, max.
AWG 16

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
10 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Průřez vodiče, AWG, min.
AWG 28
Průřez vodiče, AWG, max.
AWG 16
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Packing

Balení
Box
Délka VPE
180 mm
Šířka VPE
112 mm
Výška VPE
47 mm

Testy typu

Test: Trvanlivost značení
  • Standard:
    DIN EN 61984 rozdział 7.3.2 / 09.02 według wzorca zamieszczonego w DIN EN 60068-2-70 / 07.96
  • Test:
    znacznik początku, identyfikacja typu, napięcie znamionowe, przekrój znamionowy, raster, typ materiału, znacznik zatwierdzenia UL, znacznik atestu CSA
  • Ocena:
    dostępny
  • Test:
    wytrzymałość
  • Ocena:
    sprawdzony
Test: Nezapojení (není vyměnitelnost)
  • Norm:
    DIN EN 61984 Abschnitt 6.3 und 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.06
  • Prüfung:
    180° gedreht ohne Kodierelemente
  • Bewertung:
    bestanden
  • Prüfung:
    visuelle Begutachtung
  • Bewertung:
    bestanden
Test: průřez připojitelný svorkami
  • Norm:
    DIN EN 60999-1 Abschnitt 7 und 9.1 / 12.00, DIN EN 60947-1 Abschnitt 8.2.4.5.1 / 12.02
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,08 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,08 mm²
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 28/1
    • Leitertyp und Leiterquerschnitt:
      AWG 28/19
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden
Test poškození a náhodného uvolnění vodičů
  • Norm:
    DIN EN 60999-1 Abschnitt 9.4 / 12.00
  • Anforderung:
    0,2 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,25 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 28/1
    • Leitertyp und Leiterquerschnitt:
      AWG 28/19
  • Bewertung:
    bestanden
  • Anforderung:
    0,3 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,5 mm²
  • Bewertung:
    bestanden
  • Anforderung:
    0,4 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden
Test vytažení
  • Norm:
    DIN EN 60999-1 Abschnitt 9.5 / 12.00
  • Anforderung:
    ≥10 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,25 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 28/1
    • Leitertyp und Leiterquerschnitt:
      AWG 28/19
  • Bewertung:
    bestanden
  • Anforderung:
    ≥20 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.5
  • Bewertung:
    bestanden
  • Anforderung:
    ≥40 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-U1.5
    • Leitertyp und Leiterquerschnitt:
      H07V-K1.5
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden

Important note

IPC shoda
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Poznámky
  • Weitere Varianten auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • AEH ohne Kunststoffkragen nach DIN 46228/1
  • AEH mit Kunststoffkragen nach DIN 46228/4
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate
