DAE M12 PA SHORT
Podobné ilustraci
DAE M12 PA SHORT

DAE M12 PA SHORT

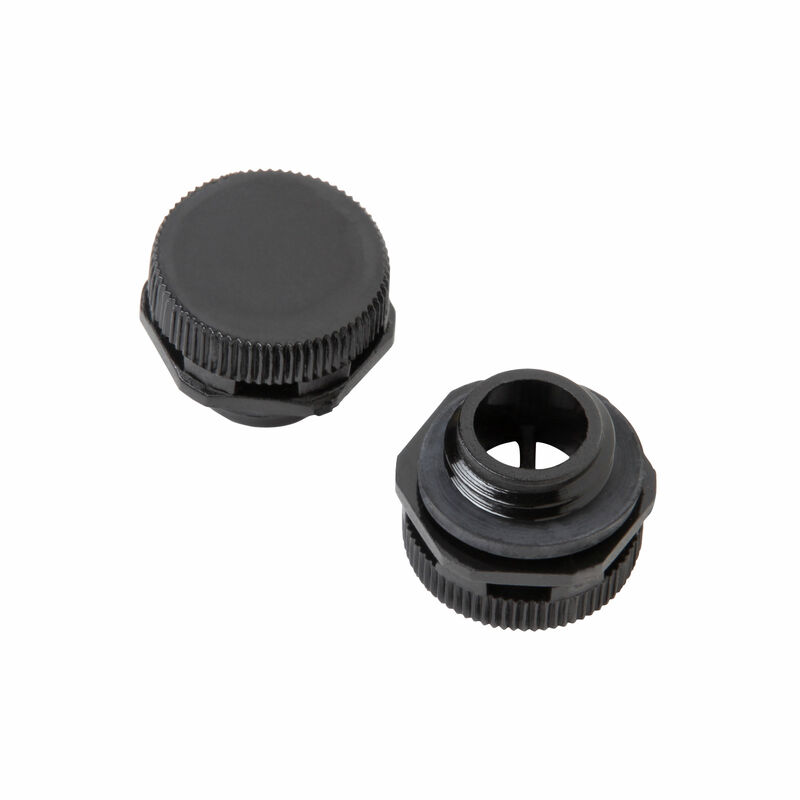

DAE (ventilační prvek), Kompenzační prvek, rovný, M 12, 6 mm, IP66, IP68, IP69K, Polyamid 6

ID výrobku 1868560000
Stáhnout datový list Technická podpora
Příbuzné výrobky 5
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Všeobecné informace Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Version
DAE (ventilační prvek), Kompenzační prvek, rovný, M 12, 6 mm, IP66, IP68, IP69K, Polyamid 6
Order No.
1868560000
Type
DAE M12 PA SHORT
GTIN (EAN)
4032248440412
Množství
10 ks

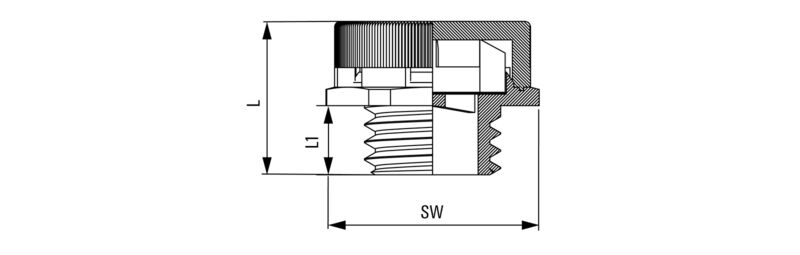

Rozměry a hmotnosti

Height
7,6 mm
Výška (v palcích)
0,299 inch
Length
13,4 mm
Délka (v palcích)
0,528 inch
Wall thickness, min.
0,5 mm
Tloušťka stěny, max.
6 mm
Čistá hmotnost
1,9 g

Teploty

Operating temperature
-40 °C...105 °C

Shoda produktu s prostředím

RoHS Compliance Status
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Všeobecné informace

AF size 1
17 mm
Air flow
0,8 l/min při 0,1 barech ΔP, do 7,6 l/min při 1 baru ΔP
Basic material
Polyamid 6
Cable gland
metrické
External thread
M 12
Halogen
Ne
Inside diameter D2
12 mm
Installation guidelines
Viz návod k instalaci
Length of thread
6 mm
O-Ring
NBR
Operating temperature range, max.
105 °C
Operating temperature range, min.
-40 °C
Pitch of thread
1,5 mm
Protection degree
IP66
IP68 (1 m / 60 min)
IP69K
Protection degree with GWDR
IP66
IP68
IP69K
Silicone
Ne
Torque for connecting adapter, max.
0,6 Nm
Torque for connecting adapter, min.
0,4 Nm
UL 94 flammability rating
V-2
Wasser inlet point
> 1,5 barů

Klasifikace

ETIM 8.0
EC000814
ETIM 9.0
EC000814
ETIM 10.0
EC000814
ECLASS 14.0
27-18-28-17
ECLASS 15.0
27-18-28-17
