この製品は、ご利用いただけなりました。

電流制限機能付き標準分電器, 1チャネル分電器リミッタ, IP66, IP67, 丸型

商品番号 2653670000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
関連製品 22
承認 一般注文データ 寸法と重量 温度 失敗の確率 環境製品コンプライアンス 接続データ 技術データ パーツの説明 分類

承認

認可
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cULus）
E141197

一般注文データ

バージョン
電流制限機能付き標準分電器, 1チャネル分電器リミッタ, IP66, IP67, 丸型
注文番号
2653670000
種別
FBCON SS PCG 1WAY LIMITER
GTIN (EAN)
4064675267218
数量
1 items
配送ステータス
この記事は今後ご利用いただけなくなります。
最終注文日
/Date(1764457200000)/

寸法と重量

深さ
47.5 mm
奥行き（インチ）
1.87 inch
高さ
47.5 mm
高さ（インチ）
1.87 inch
幅
79.5 mm
幅（インチ）
3.13 inch
正味重量
329.63 g

温度

保管温度
-40 °C...80 °C
動作温度
-40 °C...75 °C
湿度
5～95%、結露なし

失敗の確率

IEC 61508に準拠したSIL
該当なし

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
3a5f5913-76fc-4ff5-8563-4463f80bbe02

接続データ

クランプ範囲、最小
4 mm²
クランプ範囲、最大
6 mm²

技術データ

Cable entry
丸型
Conductor O.D., max.
9.5 mm
Design of housing
圧力補正エレメント付き
Diámetro externo del conductor, min.
6.5 mm
Grado di lordura
3
Housing main material
ステンレス鋼、防食
アルミニウム
Housing surface
磨かれた
Kabelová těsnění
プラスチックねじ込みケーブルグランド
Number of poles
3
Operating voltage
30 V
Sistema di bus
プロフィバス – PA
基礎フィールドバス
Type of mounting
表面実装型
Védelmi osztály
IP66
IP67
配電種別
1チャネル分電器リミッタ
전류 제한
調整可能
20 mA, 40 mA, 60 mA

パーツの説明

製品概要

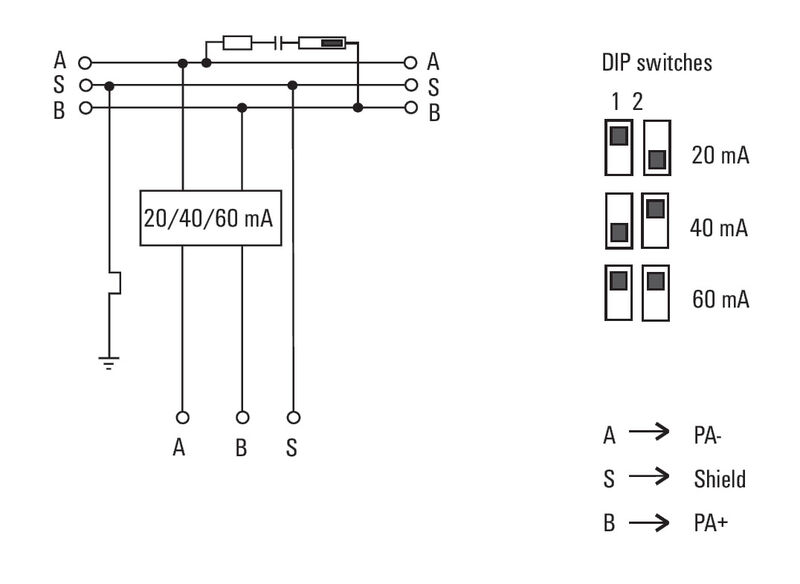

このデバイスは、Profibus PAおよびフィールドバス財団H1用のアクティブフィールド分電器です。このデバイスは保護等級IP66/IP67に準拠しています。機能的説明：このデバイスは、最大8つのフィールドデバイスを1つのフィールドバスセグメントと接続します。各支線ごとに調整可能な電流監視機能により、幹線を短絡や過負荷から保護します（図B1を参照）。サプレッサダイオードは、接続されたフィールドデバイスをサージ電圧から保護します。赤色のLEDは、支線の短絡または過負荷を示します。緑色のLEDは、幹線に十分な電圧が供給されていることを示します。このデバイスは、このデバイスは、多点接地方式または一点接地方式によるシールド接地の概念をサポートしています。この接地の概念についてはProfibus PAおよびフィールドバス財団のガイドラインで説明されています。

分類

ETIM 8.0
EC001604
ETIM 9.0
EC001604
ETIM 10.0
EC001604
ECLASS 14.0
27-44-01-11
ECLASS 15.0
27-44-01-11
