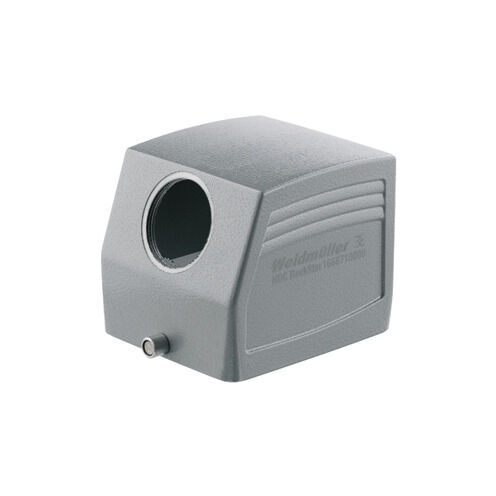

HDC 48A TSLU 1M32G
HDC 48A TSLU 1M32G

HDC 48A TSLU 1M32G

HDC - Gehäuse, Baugröße: 9, Schutzart: IP65, im gestecktem Zustand, Kabeleingang seitlich, Steckergehäuse, Längsbügel am Unterteil, Standard, Größe Kabeleingänge: M 32

Nr. produktu 1788550000
Pobierz kartę katalogową Engineering Support Produkt Downloads
Zubehör 5 Ist Zubehör von 5 Verwandte Artikel 2
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Abmessungen Allgemeine Daten Ausführung Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E92202

Allgemeine Bestelldaten

Ausfuehrung
HDC - Gehäuse, Baugröße: 9, Schutzart: IP65, im gestecktem Zustand, Kabeleingang seitlich, Steckergehäuse, Längsbügel am Unterteil, Standard, Größe Kabeleingänge: M 32
Best.-Nr.
1788550000
Art
HDC 48A TSLU 1M32G
GTIN (EAN)
4032248206087
VPE
1 Stück

Abmessungen und Gewichte

Höhe
79 mm
Höhe (inch)
3,11 inch
Breite
82,5 mm
Breite (inch)
3,248 inch
Nettogewicht
410 g

Temperaturen

Grenztemperatur
-40 °C ... 125 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%
Chemische Beständigkeit
  • Substanz:
    Aceton
  • Chemische Beständigkeit:
    Bedingt beständig
  • Substanz:
    Bohröl
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Diesel
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Ethylalkohol
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Getriebeöl
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Hydrauliköl
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Kühlflüssigkeit
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Petroleumbenzin
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Schweiß
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Superbenzin
  • Chemische Beständigkeit:
    Bedingt beständig
  • Substanz:
    Wasser
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    UV
  • Chemische Beständigkeit:
    Unbeständig
  • Substanz:
    Ozon
  • Chemische Beständigkeit:
    Unbeständig

Abmessungen

Breite Gehäuse C
82,5 mm
Höhe Gehäuse B
78 mm
Kabeleingang
mit Gewinde
Länge Gehäuse
94 mm

Allgemeine Daten

Anzugsdrehmoment
2 Nm
EMV Gehäuse
Nein
Gehäusebasismaterial
Aluminiumdruckguss
Oberfläche
Pulverlack
Schutzart
IP65
im gestecktem Zustand
Werkstoff Verriegelungselement
Edelstahl

Ausführung

Antal kabelingång uppe
0
Ausführung Gehäuse
Kabeleingang seitlich
Steckergehäuse
Ausführung Verschlusssystem
Längsbügel am Unterteil
Bauform
Standard
Baugröße
9
BG
9
Bügelausführung
Längsbügel
Cover
ohne Deckel
Farbe (RAL)
RAL 7035
Geeignet für ModuPlug®
Nein
Gewinde (innen)
M 32
Kabeleingang
mit Gewinde
Kábelbevezetések mérete
M 32
moment dokręcający
2 Nm
Number of cable entry sideways
1
Typ
Stecker
상단부/하단부/리드
Oberteil

Klassifikationen

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
