Egenskaper

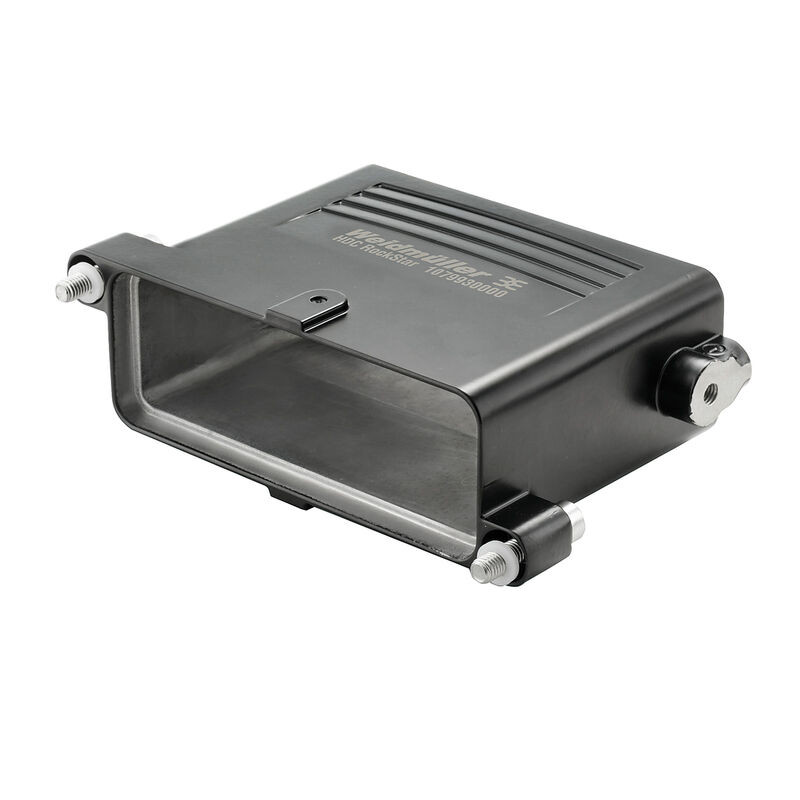

| Utförande | HDC - kapsling, Byggstorlek: 8, Skyddsklass: IP68, IP69K, IP68 (i ijackat tillstånd), stickproppskåpa, Klämbygelanslutning, Standard |
| Art.nr. | 1079930000 |
| Typ | HDC IP68 HP 24B TO |
| GTIN (EAN) | 4032248842032 |
| Förp. | 1 items |

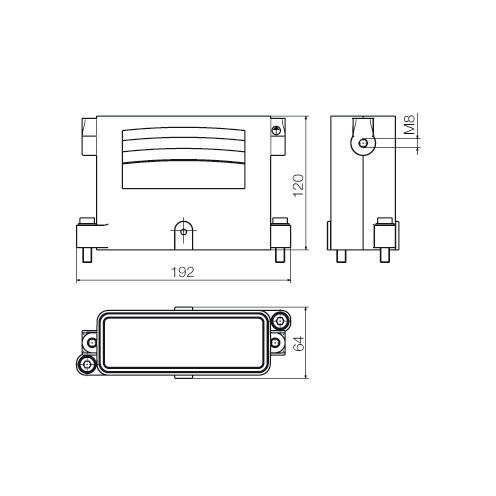

| Djup | 192 mm |
| Byggdjup (tum) | 7,559 inch |
| Höjd | 120 mm |
| Bygghöjd (tum) | 4,724 inch |
| Bredd | 64 mm |
| Byggbredd (tum) | 2,52 inch |
| Nettovikt | 822,72 g |
| Gränsvärde, temperatur | -50 °C ... 120 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Kemikaliebeständighet |
|
| BG | 8 |
| Byggstorlek | 8 |
| Färgkod |
svart
svart (liknande RAL 9005) |
| Serie | HighPower |
| Typ | Stickkontakt |
| Utförande kapsling | stickproppskåpa |
| Yta | Pulverlack |
| Skyddsklass |
IP68
IP69K IP68 (i ijackat tillstånd) |
| EMC-kapslingar | Ja |
| Kapslingsmaterial | Aluminiumpressgjutgods |
| Material låselement | Rostfritt stål |
| Serie | HighPower |
| Skyddsklass |
IP68
IP69K IP68 (i ijackat tillstånd) |
| Yta | Pulverlack |
| Åtdragningsmoment | 11 Nm |
| BG | 8 |
| Bygelutförande | Klämbygelanslutning |
| Byggform | Standard |
| Byggstorlek | 8 |
| Färg (RAL) |
RAL 9011
RAL 9005 |
| Typ | Stickkontakt |
| Utförande kapsling | stickproppskåpa |
| Utförande låssystem | Klämbygelanslutning |
| Åtdragningsmoment | 11 Nm |
| Överdel/Underdel/Lock | upper part |
| Produktinformation | Beroende på den avsedda driften kan internt genererade spänningar överlappa driftspänningen och innehålla motsvarande toppspänningar. Det är absolut nödvändigt att se till att dessa toppspänningar inte överstiger märkspänningen. För användningar utanför denna specifikation, vänligen kontakta oss. |
| Godkännande/Certifikat/Dokument om överensstämmelse | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_87564) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1079930000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1079930000) |
| Användardokumentation | [BPZ_HDC_Gehaeuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_313927) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschyrer |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| ROHS | Uppfyllelse |
