HDC-KIT-HE 06.101

HDC-KIT-HE 06.101

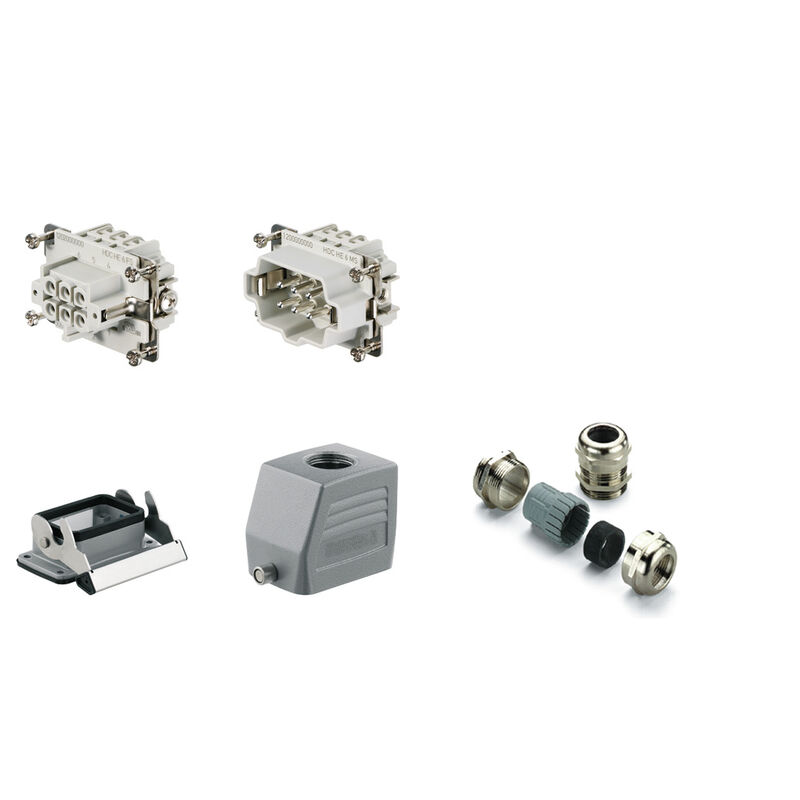

RockStar® HDC kits-Heavy-duty connectors, Kit, HE, Installation size: 3, Poles: 6, Screw connection, 500 V, 24 A, diecast aluminium, PG 16

Produkt-ID 1712660000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 1 Separata delar 5 Använda produkter 2
Godkännanden General ordering data Mått och vikter Temperaturer Environmental Product Compliance Allmänna data Utförande Allmänna uppgifter Utförande Klassificeringar

Godkännanden

ROHS
Uppfyllelse

General ordering data

Utförande
RockStar® HDC kits-Heavy-duty connectors, Kit, HE, Installation size: 3, Poles: 6, Screw connection, 500 V, 24 A, diecast aluminium, PG 16
Art.nr.
1712660000
Typ
HDC-KIT-HE 06.101
GTIN (EAN)
4008190947897
Förp.
1 items

Mått och vikter

Nettovikt
388,68 g

Temperaturer

Gränsvärde, temperatur
-40 °C ... 100 °C

Environmental Product Compliance

RoHS-kompatibilitetsstatus
Compliant with exemption
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
bfb1c983-6f18-4ba4-8907-38aad6aee076

Allmänna data

IP65
Serie
HE
Yta
Powder coating

Utförande

Anslutningstyp
Skruvanslutning
Antal kabelingång på sidan
0
Antal kabelingång uppe
1
BG
3
Färg (RAL)
RAL 7035
Installationsstorlek
3
Storlek på kabelinföringar
PG 16
Tätning
NBR
Utförande låssystem
Längsbygel på underdelen

Allmänna uppgifter

Anslutningstyp PE
Skruvanslutning
Antal poler
6
BG
3
Grundläggande material
Aluminiumpressgjutgods
Installationsstorlek
3
Kabelförskruvning
PG 16
Märkspänning (DIN EN 61984)
500 V
Märkström (DIN EN 61984)
24 A
Serie
HE

Utförande

Anslutningstyp
Skruvanslutning
BG
3
Grundläggande material
Aluminiumpressgjutgods
Installationsstorlek
3
Ledardiameter, max.
2,5 mm²
Ledardiameter, min.
0,5 mm²
Yta
Pulverlack
Åtdragningsmoment max., huvudkontakt
0,55 Nm
Åtdragningsmoment min., huvudkontakt
0,5 Nm

Klassificeringar

ETIM 8.0
EC002943
ETIM 9.0
EC002943
ETIM 10.0
EC002943
ECLASS 14.0
27-44-02-92
ECLASS 15.0
27-44-02-92
