KLIPPON K61 EX

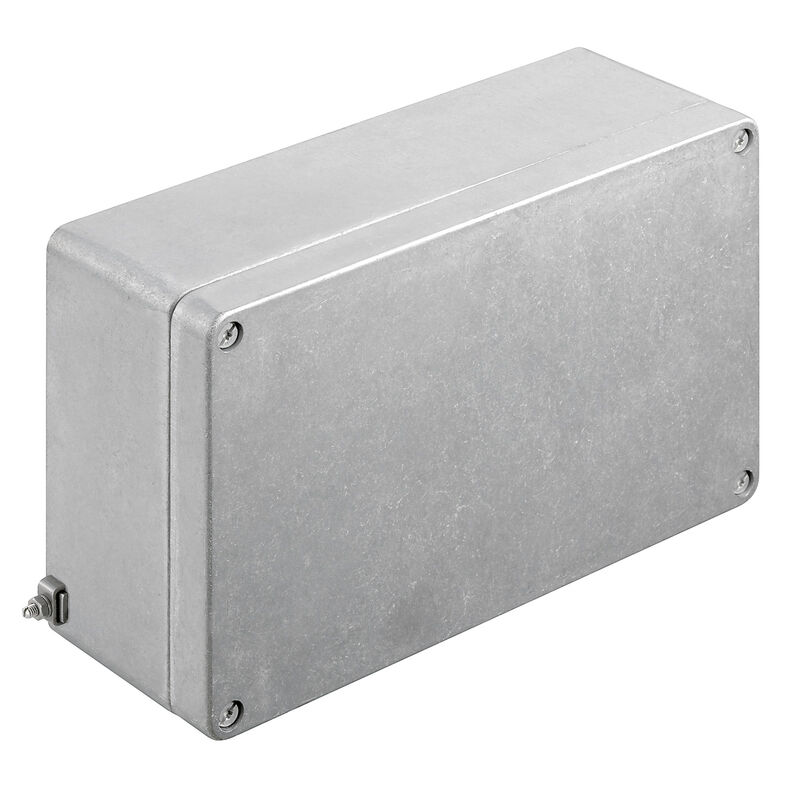

Rzeczywisty wygląd może różnić się od przedstawionego na ilustracji.
KLIPPON K61 EX

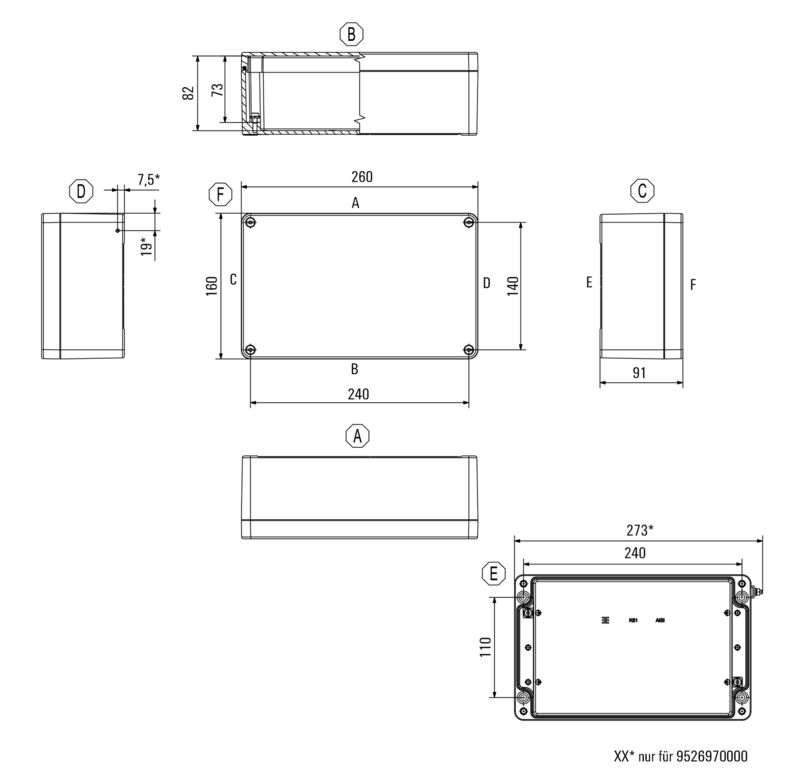

Rysunek wymiarowy

KLIPPON K61 EX

Klippon K (铝质空接线盒), 空接线箱, 铝制外壳, 高度: 160 mm, 宽度: 260 mm, 深: 91 mm, 基础材料: 铝材质 AlSi12, 未处理的, 银色

商品编号 9526970000
下载技术数据页 工程支持 产品下载
配件 7 相关商品 6
审批 通用订货数据 尺寸和重量 温度 环保产品合规 złącza śrubowe z lewej strony dławiki z prawej strony dławiki u góry / u dołu Numery certyfikatów obudowy Informacje ogólne 水平装配 垂直装配 分类

审批

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a6deaf49-74c9-4c46-950e-b505cc20e574/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
ROHS
一致

通用订货数据

Wersja
Klippon K (铝质空接线盒), 空接线箱, 铝制外壳, 高度: 160 mm, 宽度: 260 mm, 深: 91 mm, 基础材料: 铝材质 AlSi12, 未处理的, 银色
Nr zam.
9526970000
Typ
KLIPPON K61 EX
GTIN (EAN)
4008190974824
Ilość
1 PC

尺寸和重量

Głębokość
91 mm
深度 (英寸)
3,583 inch
Wysokość
160 mm
高度 (英寸)
6,299 inch
Szerokość
260 mm
宽度 (英寸)
10,236 inch
Wymiar mocowania wysokość
110 mm
Wymiar mocowania szerokość
240 mm
Masa netto
1 918,4 g

温度

Temperatura eksploatacyjna
-60 °C...135 °C

环保产品合规

Status zgodności z dyrektywą RoHS
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

złącza śrubowe z lewej strony

M12
8
M16
6
M20
3
M25
2
M32
1
M40
1

dławiki z prawej strony

M12
8
M16
6
M20
3
M25
2
M32
1
M40
1

dławiki u góry / u dołu

M12
27
M16
23
M20
13
M25
8
M32
4
M40
3

Numery certyfikatów obudowy

Atest zgodności (AoC)
DE PS2410 160308 001ISS03
Deklaracja zgodność nr. (DoC LVD)
DE PS2410 160412 001ISS03
nr certyfikatu (ATEX)
IBEXU12ATEX1144U
Nr certyfikatu (DNV)
TAE00002SM
Nr certyfikatu (IECEX)
IECEXIBE13.0001U
Nr certyfikatu pustej obudowy (ATEX)
IBExU12ATEX1144 U
Nr certyfikatu pustej obudowy (IECEX)
IECEx IBE 13.0001U
Nr certyfikatu pustej obudowy (INMETRO)
LMP 23.0526U
Nr certyfikatu, skrzynka zaciskowa (ATEX)
IBExU12ATEX1145 X
Nr certyfikatu, skrzynka zaciskowa (IECEx)
IECEx IBE 13.0002X
Nr certyfikatu, skrzynka zaciskowa (INMETRO)
LMP 23.0527X
Warunki zatwierdzenia
DNV
GL
RMRS
ATEX
IECEX
UL AEx Class Div.
CCC
INMETRO

Informacje ogólne

Grubość materiału obudowy
4,5 mm
Grubość materiału wieka
4 mm
liczba śrub mocujących wieko
4
Materiał podstawowy
aluminium AlSi12
materiał uszczelniający
Silikon
mocowanie do wbudowania
otwory gwintowane M5
mocowanie obudowy
otwory 6 mm
Mocowanie wieka
wkręty M6 torx ze stali nierdzewnej z rowkiem
Moment dokręcania śrub wieka
2,5 Nm
Normy
IEC 60079-0
IEC 60079-7
IEC 60079-31
EN 45545-2:2013
obszary zastosowania
Rejony zagrożone wybuchem
przemysł procesowy
transport
przemysł opakowań
budowa okrętów
budowa maszyn
urządzenia portowe
otwór manipulacyjny szerokość
251 mm
otwór manipulacyjny wysokość
151 mm
Pokrywa
Tak
Powierzchnia
nieobrobiony
Płytka kołnierzowa
Nie
Stopień ochrony
IP66
IP67
Temperatura pracy, max.
135 °C
Temperatura pracy, min.
-60 °C
udarność
7 J versión ATEX

水平装配

Number of DIN rails and terminals (10 mm², horizontal)
1x20
Number of DIN rails and terminals (16 mm², horizontal)
1x16
Number of DIN rails and terminals (2.5 mm², horizontal)
1x39
Number of DIN rails and terminals (4 mm², horizontal)
1x33
Number of DIN rails and terminals (6 mm², horizontal)
1x24

垂直装配

Number of DIN rails and terminals (2.5 mm², vertical)
*
Number of DIN rails and terminals (4 mm², vertical)
*

分类

ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02
