LL 5.08/14/180 3.2SN OR BX

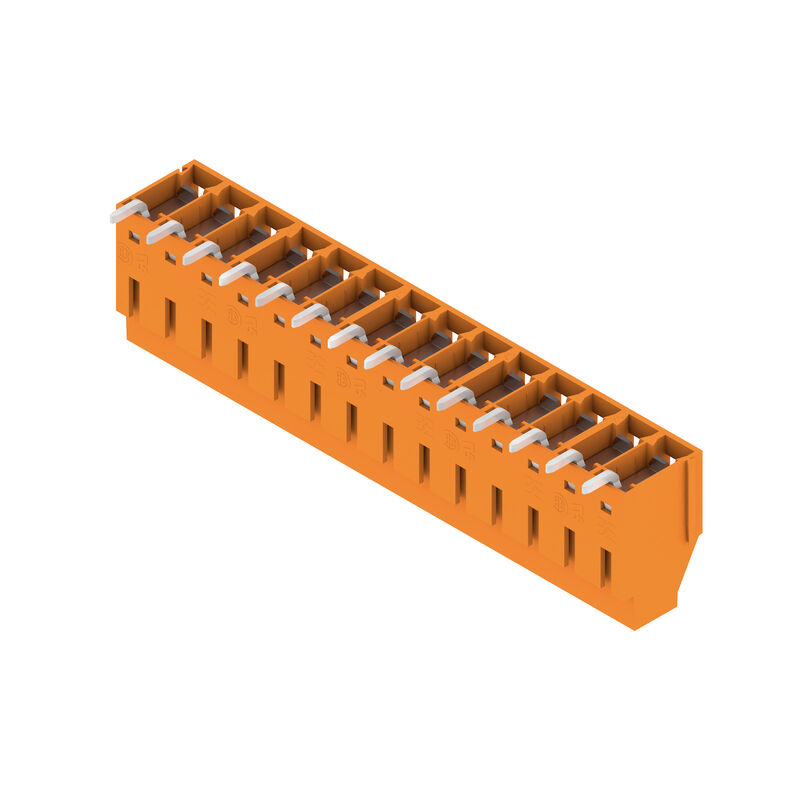

Изображение изделия
LL 5.08/14/180 3.2SN OR BX
Изображение изделия
LL 5.08/14/180 3.2SN OR BX
Dimensional drawing

LL 5.08/14/180 3.2SN OR BX

Morsetti per circuito stampato, 5.08 mm, Numero di poli: 14, 180°, Lunghezza spina a saldare (l): 3.2 mm, stagnato, arancione, Collegamento a vite, Campo di sezioni, max. : 6 mm², Box

№ продукта 2432030000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 12
Tanúsítványok Dati generali per l’ordinazione Dimensioni e pesi Conformité environnementale du produit Paramètres du système Anyagjellemzők Conducteurs indiqués pour raccordement Rated data acc. to IEC Märkdata enligt CSA Dane znamionowe wg UL 1059 Emballage 유형 테스트 Nota importante 분류

Tanúsítványok

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Dati generali per l’ordinazione

Versión
Morsetti per circuito stampato, 5.08 mm, Numero di poli: 14, 180°, Lunghezza spina a saldare (l): 3.2 mm, stagnato, arancione, Collegamento a vite, Campo di sezioni, max. : 6 mm², Box
Código
2432030000
Tipo
LL 5.08/14/180 3.2SN OR BX
GTIN (EAN)
4050118442809
Qty.
24 Штука
Продуктное отношение
IEC: 500 V / 32.5 A / 0.5 - 6 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Упаковка
Ящик

Dimensioni e pesi

Profundidad
17,1 mm
Depth (inches)
0,673 inch
Altura
14,2 mm
높이 (인치)
0,559 inch
가장 낮은 버전의 높이
11 mm
Anchura
71,77 mm
Byggbredd (tum)
2,826 inch
Peso neto
20,23 g

Conformité environnementale du produit

Estado de cumplimiento de la directiva RoHS
Conforme sans exemption
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Paramètres du système

Familia del producto
OMNIMATE Signal - sorozat LL
Técnica de conexión de conductores
클램프 요크 결선
Propiedades, punto de embornado
WireReady
Montaje sobre placas c.i.
THT lödanslutning
Dirección de salida de conductor
180°
Paso en mm (P)
5,08 mm
Paso en pulgadas (P)
0,2 "
Количество полюсов
14
Pin series quantity
1
disponible por parte del cliente
Да
Количество рядов
1
Nº máximo de polos alineables por fila
24
Longitud del terminal de soldadura (l)
3,2 mm
Dimensiones del pin de soldadura
0,75 x 0,9 mm
Diámetro de la perforación (D)
1,3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 мм
Number of solder pins per pole
1
Screwdriver blade
0,6 x 3,5
Лезвие отвертки стандартное
DIN 5264
Момент затяжки, мин.
0,5 Nm
Момент затяжки, макс.
0,6 Nm
Зажимной винт
M 3
Длина зачистки изоляции
6 mm
L1 в мм
66,04 mm
L1 в дюймах
2,6 "
Защита от прикосновения согласно DIN VDE 0470
IP 20
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем
Вид защиты
IP20
Объемное сопротивление
1,20 мОм

Anyagjellemzők

Insulating material
Wemid (PA)
Colour
arancione
Colour chart (similar)
RAL 2000
Insulating material group
I
Comparative Tracking Index (CTI)
≥ 600
UL 94 flammability rating
V-0
Contact material
Сплав меди
Contact surface
луженые
Coating
4-6 мкм SN
Tinning type
матовый
Layer structure of solder connection
4...6 µm Sn матовый
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
120 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
120 °C

Conducteurs indiqués pour raccordement

Clamping range, min.
0,13 mm²
Sección de embornado, máx.
6 mm²
Wire connection cross section AWG, min.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 12
Solid, min. H05(07) V-U
0,5 mm²
Solid, max. H05(07) V-U
6 mm²
Flexible, min. H05(07) V-K
0,5 mm²
Flexible, max. H05(07) V-K
4 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
2,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,5 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
2,5 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2,8 мм x 2,4 мм; 3,0 мм
Clampable conductor
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0409500000
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282600000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,75 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0409600000
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282700000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0409700000
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0372600000
Reference text
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
32,5 A
Rated current, max. number of poles (Tu=20°C)
26 A
Rated current, min. number of poles (Tu=40°C)
27,5 A
Rated current, max. number of poles (Tu=40°C)
22 A
Rated voltage for surge voltage class / pollution degree II/2
500 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
Short-time withstand current resistance
3 x 1 сек. с 120 A

Märkdata enligt CSA

Tensión nominal (Use Group B / CSA)
300 V
Tensión nominal (Use group D / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
20 A
Intensidad nominal (Use Group D / CSA)
10 A
Sección de conexión del conductor AWG, mín.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 12

Dane znamionowe wg UL 1059

Instituto (UR)
UR
Núm. de certificación (UR)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
20 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 12
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Emballage

Embalaje
Boîte
Longitud de VPE
338 mm
Anchura VPE
130 mm
Altura de VPE
20 mm

유형 테스트

Prueba: durabilidad de los marcajes
  • 테스트:
    원산지 표시, 유형 식별, 재질 유형, 승인 마킹 UL, 승인 마킹 CSA, 내구성
  • 평가:
    사용 가능
Prueba: sección ajustable
  • Стандарт:
    IEC 60999-1, раздел 7 и 9.1/11.99, IEC 60947-1, раздел 8.2.4.5.1/03.11
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,14 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,14 мм²
    • Тип провода и его поперечное сечение:
      H07V-U4.0
    • Тип провода и его поперечное сечение:
      H07V-K4
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
    • Тип провода и его поперечное сечение:
      AWG 12/1
    • Тип провода и его поперечное сечение:
      AWG 12/19
  • Оценивание:
    пройдено
Prueba de daños y liberación accidental de conductores
  • Стандарт:
    IEC 60999-1, раздел 9.4/11.99
  • Требование:
    0,2 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
  • Оценивание:
    пройдено
  • Требование:
    0,3 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.5
    • Тип провода и его поперечное сечение:
      H05V-K0.5
  • Оценивание:
    пройдено
  • Требование:
    0,9 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U4.0
    • Тип провода и его поперечное сечение:
      H07V-K4.0
    • Тип провода и его поперечное сечение:
      AWG 12/1
    • Тип провода и его поперечное сечение:
      AWG 12/19
  • Оценивание:
    пройдено
Prueba de extracción
  • Стандарт:
    IEC 60999-1, раздел 9.5/11.99
  • Требование:
    ≥10 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
  • Оценивание:
    пройдено
  • Требование:
    ≥20 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.5
    • Тип провода и его поперечное сечение:
      H05V-K0.5
  • Оценивание:
    пройдено
  • Требование:
    ≥60 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U4.0
    • Тип провода и его поперечное сечение:
      H07V-K4.0
    • Тип провода и его поперечное сечение:
      AWG 12/1
    • Тип провода и его поперечное сечение:
      AWG 12/19
  • Оценивание:
    пройдено

Nota importante

Conformidad con IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Notas

• Märkström relaterad till märkarea och min. antal poler.
• AEH utan plastkrage enligt DIN 46228/1
• AEH med plastkrage enligt DIN 46228/4
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

분류

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
