MHS 5/02 W T3 B T

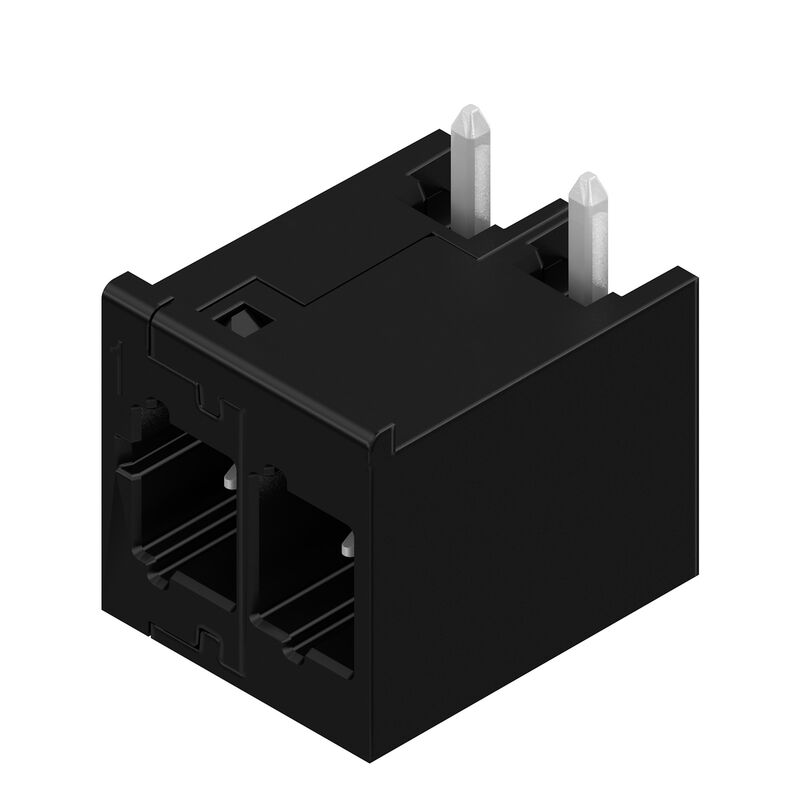

Product image
MHS 5/02 W T3 B T

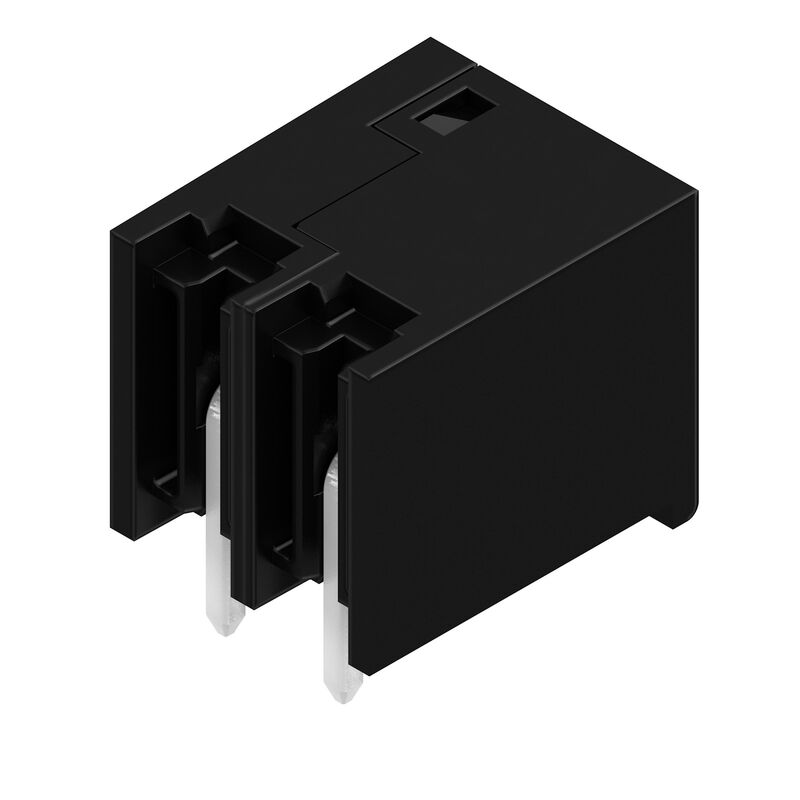

Product image
MHS 5/02 W T3 B T
Dimensional drawing
MHS 5/02 W T3 B T
MHS 5/02 W T3 B T

MHS 5/02 W T3 B T

NYÁK dugaszoló csatlakozó, tűs érintkezősor, THT/THR-forrasztott csatlakozással, Raszter mm-ben (P): 5.00 mm, Pólusszám: 2, 270°, Tube

Cikkszám 8000072497
Adatlap letöltése Engineering Support Product Downloads
A következő ellendarabja 2 Kapcsolódó termékek 11
Approvals 通用订货数据 Dimensions and weights Hőmérsékletek Environmental Product Compliance Системные характеристики Dane materiałowe Dati di dimensionamento secondo IEC UL 1059 névleges adatok Fontos megjegyzés Besorolások

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

通用订货数据

Version
NYÁK dugaszoló csatlakozó, tűs érintkezősor, THT/THR-forrasztott csatlakozással, Raszter mm-ben (P): 5.00 mm, Pólusszám: 2, 270°, Tube
Order No.
8000072497
Type
MHS 5/02 W T3 B T
GTIN (EAN)
4064675329947
Množství
48 Darab
Termékadatok
IEC: 400 V / 26.8 A
UL: 300 V / 18.5 A
Csomagolás
Tube

Dimensions and weights

Depth
14 mm
Depth (inches)
0,551 inch
Height
14,1 mm
Magasság (coll)
0,555 inch
Legalacsonyabb változat magassága
10,9 mm
Width
11,38 mm
Szélesség (coll)
0,448 inch
Net weight
1,781 g

Hőmérsékletek

Ambient temperature
-50 °C…125 °C

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Системные характеристики

Product family
OMNIMATE 4.0
Type of connection
Áramköri lap csatlakozás
Mounting onto the PCB
THT/THR-forrasztott csatlakozással
Pitch in mm (P)
5 mm
Rozteč v palcích (P)
0,197 "
270°
Number of poles
2
Number of solder pins per pole
1
Solder pin length (l)
3,2 mm
Forrasztótüske méretei
1,0 x 1,0 mm
Solder eyelet hole diameter (D)
1,4 mm
Forrasztószem lyukátmérő tűrés (D)
+ 0,1 mm
Наружный диаметр площадки под пайку
2,3 mm
Sablon nyílás átmérő
2,1 mm
L1, mm
5 mm
L1, inch
0,197 "
Sorok száma
1
Érintkezősorok száma
1
Érintésvédelem a DIN VDE 57 106 szerint
Touch-safe above the printed circuit board
Érintésvédelem a DIN VDE 0470 szerint
IP 20
Védelmi osztály
IP20
Térfogati ellenállás
≤5 mΩ
Dugaszolási ciklusok
≥ 25
Dugaszolási erő/pólus, max.
8,5 N
Húzóerő / pólus, max.
8,5 N

Dane materiałowe

Insulating material
PA 9T
Colour
fekete
Colour chart (similar)
RAL 9011
Insulating material group
I
Komparativní index sledování (CTI)
≥ 600
Moisture Level (MSL)
1
UL 94 éghetőségi osztály
V-0
Contact base material
CuMg
Contact material
Cu-ötvözet
Contact surface
ónozott
Typ cynowania
matt
Tárolási hőmérséklet, min.
-25 °C
Tárolási hőmérséklet, max.
55 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
100 °C

Dati di dimensionamento secondo IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
26,8 A
Rated current, max. number of poles (Tu=20°C)
19,7 A
Rated current, min. number of poles (Tu=40°C)
23,1 A
Rated current, max. number of poles (Tu=40°C)
16,9 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
400 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
Clearance, min.
4 mm
Creepage distance, min.
5,4 mm

UL 1059 névleges adatok

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Névleges feszültség (F felhasználási csoport / UL 1059)
420 V
Courant nominal (groupe d'utilisation B / UL 1059)
18,5 A
Nennstrom (Use group D / UL 1059)
10 A
Clearance distance, min.
4 mm
Creepage distance, min.
5,6 mm
Reference to approval values
A megadott adatok maximális értékek - lásd a tanúsítványt.

Fontos megjegyzés

IPC conformity
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Notes
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Forrasztószem átmérője D = 1,4+0,1 mm
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
