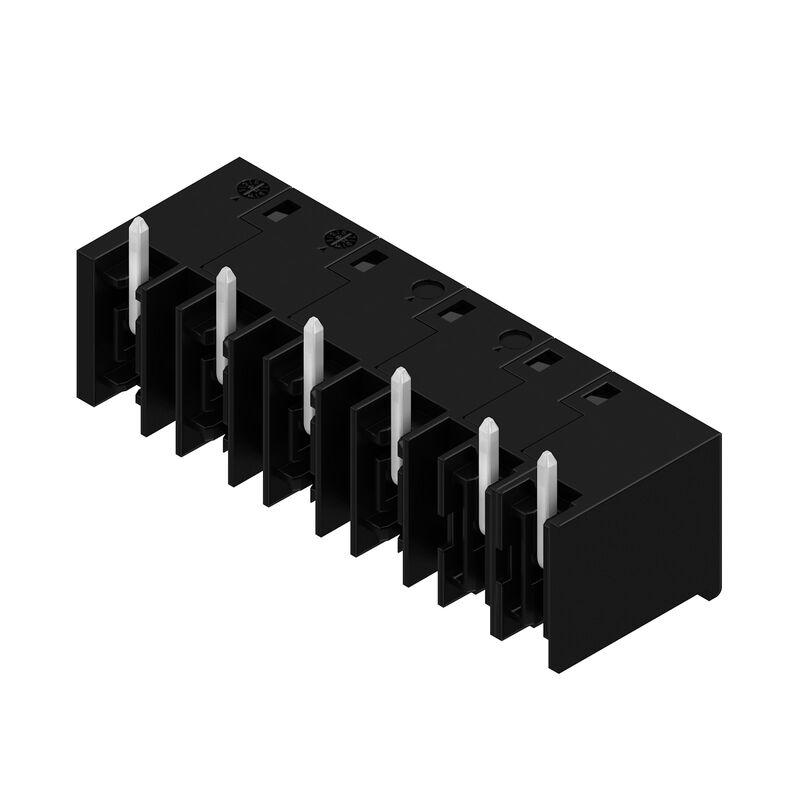

MHS 7S/04-5/02 H T3 B T
产品图片

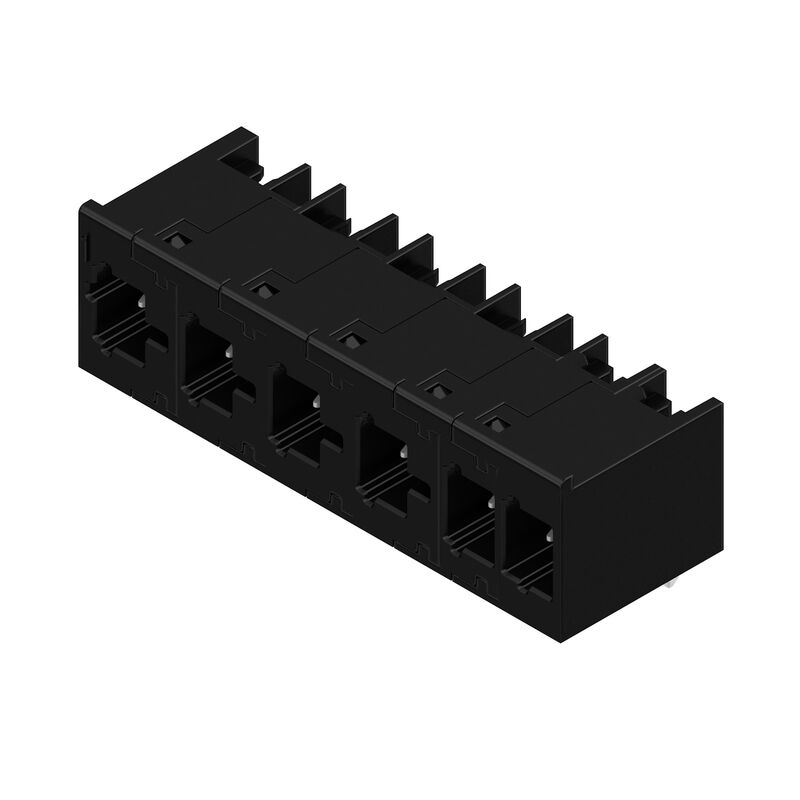

MHS 7S/04-5/02 H T3 B T
产品图片
MHS 7S/04-5/02 H T3 B T
MHS 7S/04-5/02 H T3 B T
MHS 7S/04-5/02 H T3 B T

MHS 7S/04-5/02 H T3 B T

PCB 接插件, 插座, THT/THR 焊接联接, 间距 P（单位：mm）: 7.50 mm, 回路数: 6, 90°, Tube

商品编号 8000078337
下载技术数据页 工程支持 产品下载
是…的配合件 1 相关商品 9
审批 通用订货数据 尺寸和重量 温度 环保产品合规 系统规格 材料数据 额定数据符合 IEC 标准 额定数据符合 UL 1059 标准 Technical data - hybrid (power) Technical data - hybrid (signal) 重要注意事项 分类

审批

认证
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E60693

通用订货数据

版本
PCB 接插件, 插座, THT/THR 焊接联接, 间距 P（单位：mm）: 7.50 mm, 回路数: 6, 90°, Tube
订货号
8000078337
类型
MHS 7S/04-5/02 H T3 B T
GTIN (EAN)
4064675621928
数量
13 PC
产品数据
IEC: 630 V / 30.4 A
UL: 300 V / 18.5 A
包装
Tube

尺寸和重量

深
14 mm
深度 (英寸)
0.551 inch
高度
15.1 mm
高度 (英寸)
0.594 inch
最低安装高度
11.9 mm
净重
5.944 g

温度

环境温度
-50 °C…125 °C

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

系统规格

产品系列
OMNIMATE 4.0
联接类型
板联接
安装在印刷线路板上
THT/THR 焊接联接
间距 P（单位：mm）
7.5 mm
出线方向
90°
回路数
6
每回路的焊脚数目
1
焊脚长度 (l)
3.2 mm
焊针规格
1.0 x 1.0 mm
焊接孔直径 (D)
1.4 mm
焊接孔直径公差 (D)
+ 0.1 mm
焊盘外直径
2.3 mm
基板开孔直径
2.1 mm
L1（mm）
22.5 mm
L1（inch）
0.886 "
L2 （mm）
5 mm
L2 （inch）
0.197 "
层数
1
插针排数
1
插拔次数
≥ 25
插拔力 / 回路，最大
9 N
拉力 / 回路，最大
8 N

材料数据

绝缘材料
PA 9T
颜色编码
黑色
比色表 (相似)
RAL 9011
绝缘材料组
I
相比漏电起痕指数（CTI）
≥ 600
Moisture Level (MSL)
1
阻燃等级符合 UL 94
V-0
插针材料
CuMg
触点材料
铜合金
插针镀层
镀锡
镀锡类型
亚光
最低存放温度.
-25 °C
最高存放温度
55 °C
最低操作温度
-50 °C
最高操作温度
100 °C

额定数据符合 IEC 标准

依据标准进行测试
IEC 60664-1
IEC 61984
额定电流，最小回路数 (Tu = 20°C)
30.4 A
额定电流，最大回路数 (Tu = 20°C)
26.9 A
额定电流，最小回路数 (Tu = 40°C)
27 A
额定电流，最大回路数 (Tu = 40°C)
23.9 A
额定电压值（过电压等级II/污染等级2）
630 V
额定电压值（过电压等级III/污染等级2）
500 V
额定电压值（过电压等级III/污染等级3）
400 V
额定冲击电压（过压等级 II/污染等级2）
4 kV
额定冲击电压（过压等级III/污染等级2）
6 kV
额定冲击电压（过压等级III/污染等级3）
6 kV

额定数据符合 UL 1059 标准

机构
CURUS
cURus 证书号
E60693
额定电压 (使用组 B / UL 1059)
300 V
额定电压 (使用组 C / UL 1059)
300 V
额定电压 (使用组 D / UL 1059)
600 V
额定电压 (使用组 F / UL 1059)
760 V
额定电流 (使用组 B / UL 1059)
18.5 A
额定电流 (使用组 C / UL 1059)
18.5 A
额定电流 (使用组 D / UL 1059)
5 A
额定电流 (使用组 F / UL 1059)
18.5 A
参见认证参数
规格为最大值，详情参见认证证书。

Technical data - hybrid (power)

接触点表面（电源）
镀锡
层数（电源）
1
排数（信号）
1
触点材料（电源）
CuMg
额定电流（使用组 B / UL 1059）（电源）
18.5 A
额定电流（使用组 C / UL 1059）（电源）
18.5 A
额定电流（使用组 D / UL 1059）（电源）
10 A
额定电流，最小回路数 (Tu = 20°C)（电源）
30.4 A
额定电流，最大回路数 (Tu = 20°C)（电源）
26.9 A
额定电流，最小回路数 (Tu = 40°C)（电源）
27 A
额定电流，最大回路数 (Tu = 40°C)（电源）
23.9 A
额定电压（使用组 B / UL 1059）（电源）
300 V
额定电压（使用组 C / UL 1059）（电源）
300 V
额定电压（使用组 D / UL 1059）（电源）
600 V
额定电压值（过电压等级 II/污染等级 2）（电源）
1,000 V
额定电压值（过电压等级 III/污染等级 2）（电源）
500 V
额定电压值（过电压等级 III/污染等级 3）（电源）
400 V
额定冲击电压（过压等级 II/污染等级 2）（电源）
4 kV
额定冲击电压（过压等级 III/污染等级 2）（电源）
6 kV
额定冲击电压（过压等级 III/污染等级 3）（电源）
4 kV
通路电阻（电源）
≤5 mΩ
最小爬电距离（电源）
7.09 mm
最小电气间隙（电源）
6.5 mm
焊脚长度（电源）
3.2 mm
焊脚规格（电源）
1.0 x 1.0 mm
焊孔直径公差（电源）
+ 0.1 mm
焊孔直径（电源）
1.4 mm
焊盘外直径（电源）
2.3 mm
基板开孔直径（电源）
2.1 mm

Technical data - hybrid (signal)

回路数（信号）
2
每回路的焊脚数目（信号）
1
触点材料（信号）
CuMg
接触点表面（信号）
镀锡
额定电流（使用组 B / UL 1059）（信号）
18.5 A
额定电流（使用组 D / UL 1059）（信号）
10 A
额定电流，最小回路数 (Tu = 20°C)（信号）
26.8 A
额定电流，最大回路数 (Tu = 20°C)（信号）
19.7 A
额定电流，最小回路数 (Tu = 40°C)（信号）
23.1 A
额定电流，最大回路数 (Tu = 40°C)（信号）
16.9 A
额定电压（使用组 B / UL 1059）（信号）
300 V
额定电压（使用组 D / UL 1059）（信号）
300 V
额定电压值（过电压等级 II/污染等级 2）（信号）
400 V
额定电压值（过电压等级 III/污染等级 2）（信号）
320 V
额定电压值（过电压等级 III/污染等级 3）（信号）
250 V
额定冲击电压（过压等级 II/污染等级 2）（信号）
4 kV
额定冲击电压（过压等级 III/污染等级 2）（信号）
4 kV
额定冲击电压（过压等级 III/污染等级 3）（信号）
4 kV
通路电阻（信号）
≤5 mΩ
最小爬电距离（信号）
5.4 mm
最小电气间隙（信号）
4 mm
焊脚长度（信号）
3.2 mm
焊脚规格（信号）
1.0 x 1.0 mm
焊孔直径公差（信号）
+ 0.1 mm
焊孔直径（信号）
1.4 mm
焊盘外直径（信号）
2.3 mm
基板开孔直径（信号）
2.1 mm

重要注意事项

IPC 标准的符合性
符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。
备注

• 额定电流大小与额定截面积和产品的位数有关系
• 图示中P = 间距
• 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。
• 焊孔直径 D = 1.4+0.1mm
• 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月
