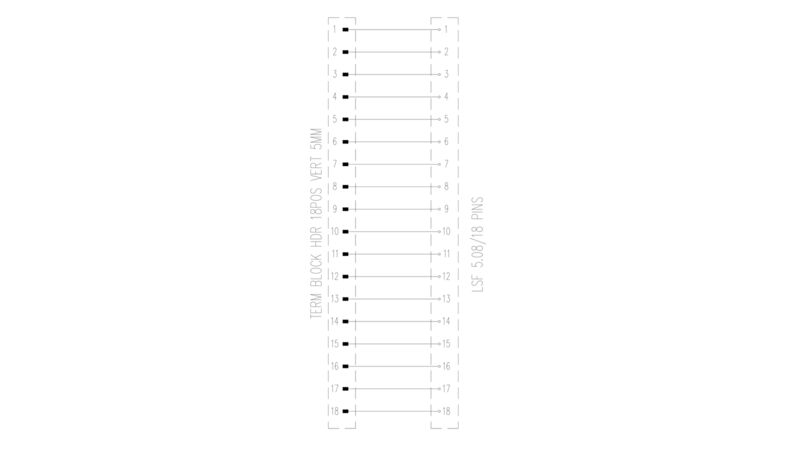

MIBRIDGE ADAPTER MOD8, 18 POLE, DM

MIBRIDGE ADAPTER MOD8, 18 POLE, DM

№ продукта 8000168690
Загрузить спецификации Загрузка продуктов
Связанные продукты 13
Основные данные для заказа Размеры и массы Температуры 정격 데이터 UL Données de raccordement Datos de conexión Расчетные данные Соответствие стандартам по изоляции (EN50178) Классификации

Основные данные для заказа

Заказ №
8000168690
Тип
MIBRIDGE ADAPTER MOD8, 18 POLE, DM
GTIN (EAN)
4099987803489
Množství
ST

Размеры и массы

Глубина
73,7 mm
Глубина (дюймов)
2,902 inch
Высота
238,1 mm
Высота (в дюймах)
9,374 inch
Ширина
49 mm
Ширина (в дюймах)
1,929 inch
Масса нетто
1 000 g

Температуры

Температура хранения
-20...70 °C
Рабочая температура
-20...50 °C

정격 데이터 UL

Рабочая температура UL, макс.
50 °C
Рабочая температура UL, мин.
-20 °C
Температура хранения UL, макс.
70 °C
Температура хранения UL, мин.
-20 °C
Номинальный ток, Iмакс.
40 A
Номинальное напряжение, UN
250 V

Données de raccordement

Количество полюсов
18 pólusú
Соединение (сторона устройства полевого уровня)
Modicon 800, 36 poles connector

Datos de conexión

Количество полюсов
18 P
Подключение к ПЛК
신규 PLC 단자대 또는 하드와이어드
Соединение (сторона устройства полевого уровня)
Modicon 800, 36 poles connector

Расчетные данные

Рабочее напряжение
250 В
Максимальный ток на канал
7 A
Общий номинальный ток
40 A

Соответствие стандартам по изоляции (EN50178)

Rated insulation voltage
300 V
Категория перенапряжения
II
Pollution severity level
2
Проверка импульсного напряжения
2,5 kV
Испытательное напряжение изоляции AC
1,8 kV

Классификации

ETIM 8.0
EC002584
ETIM 9.0
EC002584
ETIM 10.0
EC002584
ECLASS 14.0
27-33-02-92
ECLASS 15.0
27-33-02-92
