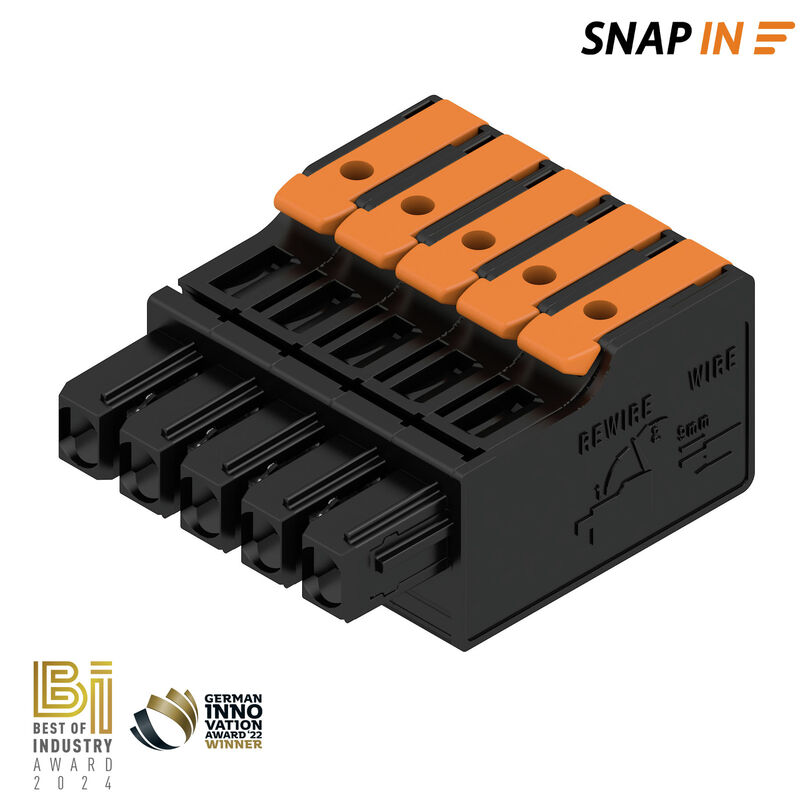

MPS 5/05 S TN B B
Produktillustration

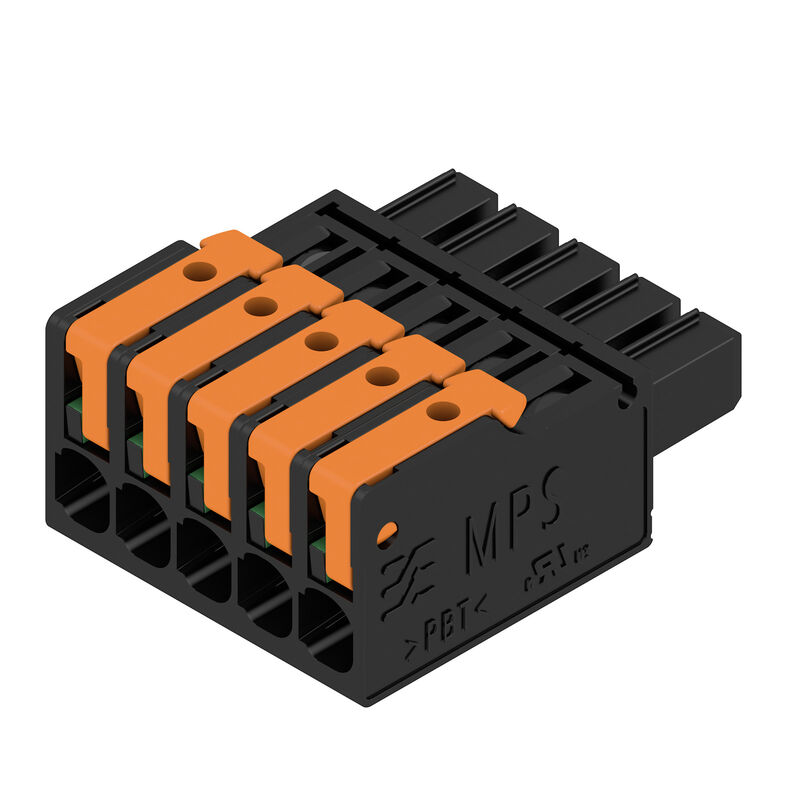

MPS 5/05 S TN B B
Produktillustration
MPS 5/05 S TN B B
Dimensional drawing
MPS 5/05 S TN B B
Deratingkurva
MPS 5/05 S TN B B
Produktfördel
Fastest connection technology SNAP IN
MPS 5/05 S TN B B
Produktfördel
Acoustic and visual feedback
MPS 5/05 S TN B B
Produktfördel

MPS 5/05 S TN B B

Kretskortsstickanslutning, Hylsstickpropp, Delning i mm (P): 5.00 mm, Antal poler: 5, 180°, Box

Produkt-ID 2741590000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Motdelar 3 Använda produkter 11
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Systemvärden Materialdata Anslutningsbara ledare Märkdata enligt IEC Märkdata enligt UL 1059 Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allmänna beställningsdata

Utförande
Kretskortsstickanslutning, Hylsstickpropp, Delning i mm (P): 5.00 mm, Antal poler: 5, 180°, Box
Art.nr.
2741590000
Typ
MPS 5/05 S TN B B
GTIN (EAN)
4064675055112
Förp.
72 items
Produktparametrar
IEC: 400 V / 26.8 A / 0.5 - 4 mm²
UL: 300 V / 18.5 A / AWG 20 - AWG 12
Förpackning
Box

Mått och vikter

Djup
34 mm
Byggdjup (tum)
1,339 inch
Höjd
15,5 mm
Bygghöjd (tum)
0,61 inch
Bredd
25,8 mm
Byggbredd (tum)
1,016 inch
Nettovikt
12,856 g

Temperaturer

Omgivningstemperatur
-50 °C…125 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Systemvärden

Produktfamilj
OMNIMATE 4.0
Anslutningstyp
Fältanslutning
Ledaranslutningsteknik
SNAP IN med spak
Delning i mm (P)
5 mm
Delning i tum (P)
0,197 "
Ledarutgångsriktning
180°
Antal poler
5
L1 i mm
20 mm
L1 i tum
0,787 "
Antal rader
1
Polradstal
1
Beröringsskydd enligt DIN VDE 57
fingersäker
Beröringsskydd enligt DIN VDE 0470
IP 20
Skyddsklass
IP20
Genomgångsmotstånd (6)
≤5 mΩ
Avisoleringslängd
9 mm
Avisoleringslängd, tolerans
  • min.:
    8 mm
  • max.:
    10 mm
Stickcykler
25
Max. instickskraft/pol
8,5 N
Max. dragkraft/pol
8,5 N

Materialdata

Isoleringsmaterial
PBT GF
Färgkod
svart
Färg manöverelement
orange
Färgtabell (jämförbar)
RAL 9011
Isoleringsmaterialgrupp
I
CTI (Comparative Tracking Index)
≥ 600
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Cu-legering
Kontaktyta
förtennad
Lagertemperatur, min.
−25 °C
Lagertemperatur, max.
55 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
125 °C

Anslutningsbara ledare

Anslutningsområde, min.
0,34 mm²
Anslutningsområde, max.
4 mm²
entrådig, min. H05(07) V-U
0,5 mm²
entrådig, max. H05(07) V-U
2,5 mm²
fintrådig, min. H05(07) V-K
0,5 mm²
fintrådig, max. H05(07) V-K
4 mm²
med AEH med krage DIN 46 228/4, min.
0,34 mm²
med ändhylsa med krage DIN 46 228/4, max.
2,5 mm²
med ändhylsa, DIN 46228 pt 1, min.
0,34 mm²
med ändhylsa enligt DIN 46 228/1, max.
2,5 mm²
Isoleringens ytterdiameter, max.
4 mm
Anslutningsbar ledare
  • Ledarens anslutningsarea:
    • nominell:
      0,34 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9025770000
  • Ledarens anslutningsarea:
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9025870000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9004050000
  • Ledarens anslutningsarea:
    • nominell:
      0,75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9025860000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0542500000
  • Ledarens anslutningsarea:
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9025950000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0282800000
  • Ledarens anslutningsarea:
    • nominell:
      1,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      0635100000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0186500000
  • Ledarens anslutningsarea:
    • nominell:
      2,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9019160000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9004080000
Referenstext
Ytterdiametern på plastkragen ska inte vara större än rastret (P)
Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström vid minsta antal poltal (Tu = 20 °C)
26,8 A
Märkström, max. antal poler (Tu=20°C)
19,7 A
Märkström, min. antal poler (Tu=40°C)
23,1 A
Märkström vid maximalt antal poltal (Tu = 40 °C)
16,9 A
Märkspänning för stötspänning (föroreningsgrad II/2)
400 V
Märkspänning för stötspänning (föroreningsgrad III/2)
320 V
Märkspänning för stötspänning (föroreningsgrad III/3)
250 V
Märkstötspänning för stötspänning (föroreningsgrad II/2)
4 kV
Märkstötspänning för stötspänningsklass (föroreningsgrad III/2)
4 kV
Märkstötspänning för stötspänningsklass (föroreningsgrad III/3)
4 kV
Krypsträcka, min.
7,5 mm
Luftsträcka, min.
7,5 mm

Märkdata enligt UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Märkspänning (användargrupp C / UL 1059)
150 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
18,5 A
Märkström (användargrupp C / UL 1059)
18,5 A
Märkström (användargrupp D / UL 1059)
18,5 A
Ledardiameter AWG, min.
AWG 20
Ledardiameter AWG, max.
AWG 12
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext

• Märkström relaterad till märkarea och min. antal poler.
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• AEH utan plastkrage enligt DIN 46228/1
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
