PCF 7.50/03/180 3.5SN OR BX

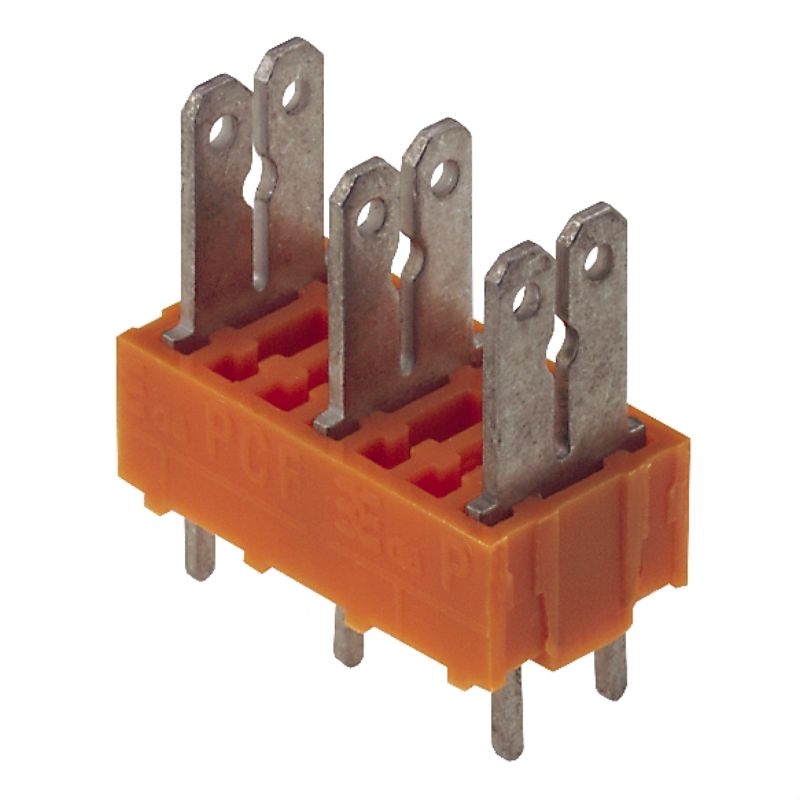

Produktbild
Abbildung ähnlich
PCF 7.50/03/180 3.5SN OR BX
Maßbild

PCF 7.50/03/180 3.5SN OR BX

Leiterplattenklemme, 7.50 mm, Polzahl: 3, 180°, Lötstiftlänge (l): 3.5 mm, verzinnt, orange, Flachsteckanschluss, Box

Art.-Nr. 9500630000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 12
Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Anschließbare Leiter Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Typprüfungen Wichtiger Hinweis Klassifikationen Zulassungen

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattenklemme, 7.50 mm, Polzahl: 3, 180°, Lötstiftlänge (l): 3.5 mm, verzinnt, orange, Flachsteckanschluss, Box
Best.-Nr.
9500630000
Art
PCF 7.50/03/180 3.5SN OR BX
GTIN (EAN)
4008190191665
VPE
50  Stück
Produkt-Kennzahlen
IEC: 1000 V / 24 A
UL: 300 V / 15 A
Verpackung
Box

Abmessungen und Gewichte

Tiefe
9,8  mm
Tiefe (inch)
0,386  inch
Höhe
18,4  mm
Höhe (inch)
0,724  inch
Höhe niedrigstbauend
14,9  mm
Breite
19,8  mm
Breite (inch)
0,78  inch
Nettogewicht
2,74  g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Systemkennwerte

Produktfamilie
PCF
Leiteranschlusstechnik
Flachsteckanschluss
Montage auf der Leiterplatte
THT-Lötanschluss
Leiterabgangsrichtung
180°
Raster in mm (P)
7,5  mm
Raster in Zoll (P)
0,295  "
Polzahl
3
Polreihenzahl
1
Kundenseitig anreihbar
Nein
Anzahl Reihen
1
Lötstiftlänge (l)
3,5  mm
Lötstift-Abmessungen
0,8 x 1,0 mm
0,75 x 0,9 mm
Bestückungsloch-Durchmesser (D)
1,3  mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
Anzahl Lötstifte pro Pol
2
L1 in mm
15  mm
L1 in Zoll
0,591  "
Berührungsschutz nach DIN VDE 0470
IP 00
Schutzart
IP20
Durchgangswiderstand
1,20 mΩ

Werkstoffdaten

Isolierstoff
PA
Farbe
orange
Farbtabelle (ähnlich)
RAL 2000
Isolierstoffgruppe
I
Kriechstromfestigkeit (CTI)
≥ 600
Brennbarkeitsklasse nach UL 94
V-2
Kontaktmaterial
Cu-leg
Kontaktoberfläche
verzinnt
Schichtaufbau - Lötanschluss
1.5...3 µm Ni / 5...7 µm Sn
Lagertemperatur, min.
-40  °C
Lagertemperatur, max.
70  °C
Betriebstemperatur, min.
-50  °C
Betriebstemperatur, max.
100  °C
Temperaturbereich Montage, min.
-25  °C
Temperaturbereich Montage, max.
100  °C

Anschließbare Leiter

Hinweistext
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
24  A
Bemessungsstrom, max. Polzahl (Tu=20°C)
26  A
Bemessungsstrom, min. Polzahl (Tu=40°C)
24  A
Bemessungsstrom, max. Polzahl (Tu=40°C)
23  A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
1.000  V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
690  V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
500  V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
6  kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
6  kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
6  kV
Kurzzeitstromfestigkeit
3 x 1s mit 192 A

Nenndaten nach CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
12400-282
Nennspannung (Use group B / CSA)
300  V
Nennspannung (Use group C / CSA)
150  V
Nennspannung (Use group D / CSA)
300  V
Nennstrom (Use group B / CSA)
15  A
Nennstrom (Use group C / CSA)
15  A
Nennstrom (Use group D / CSA)
10  A
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (UR)
UR
Zertifikat-Nr. (UR)
E60693
Nennspannung (Use group B / UL 1059)
300  V
Nennspannung (Use group C / UL 1059]
150  V
Nennspannung (Use group D / UL 1059)
300  V
Nennstrom (Use group B / UL 1059)
15  A
Nennstrom (Use group C / UL 1059)
15  A
Nennstrom (Use group D / UL 1059)
10  A
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung
Box
VPE Länge
126  mm
VPE Breite
109  mm
VPE Höhe
30  mm

Typprüfungen

Prüfung: Haltbarkeit der Markierungen
  • Prüfung:
    Ursprungskennzeichnung, Typkennzeichnung, Zulassungskennzeichnung UL, Zulassungskennzeichnung CSA, Lebensdauer
  • Bewertung:
    bestanden

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 6.0
EC002643
ETIM 7.0
EC002643
ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 9.0
27-44-04-01
ECLASS 9.1
27-44-04-01
ECLASS 10.0
27-44-04-01
ECLASS 11.0
27-46-01-01
ECLASS 12.0
27-46-01-01
ECLASS 13.0
27-46-01-01
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UR)
E60693
