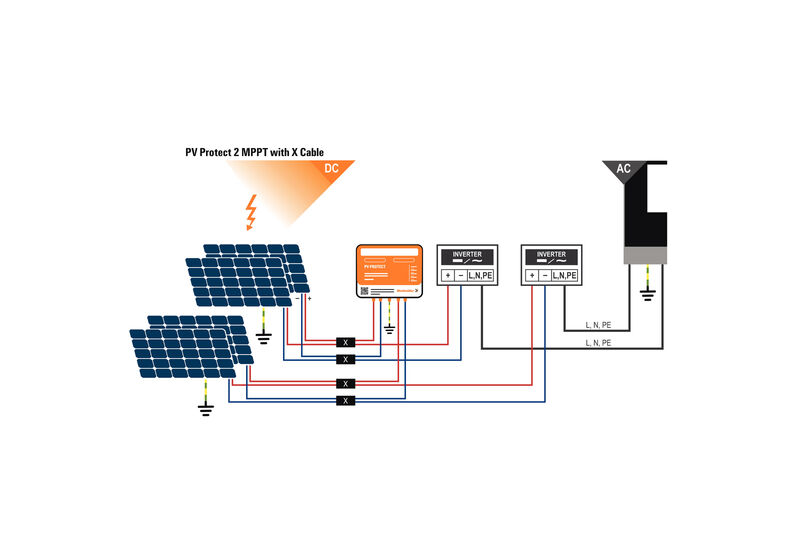

Connection diagram
PVHXW+W+PXXX06M-15

PVHXW+W+PXXX06M-15

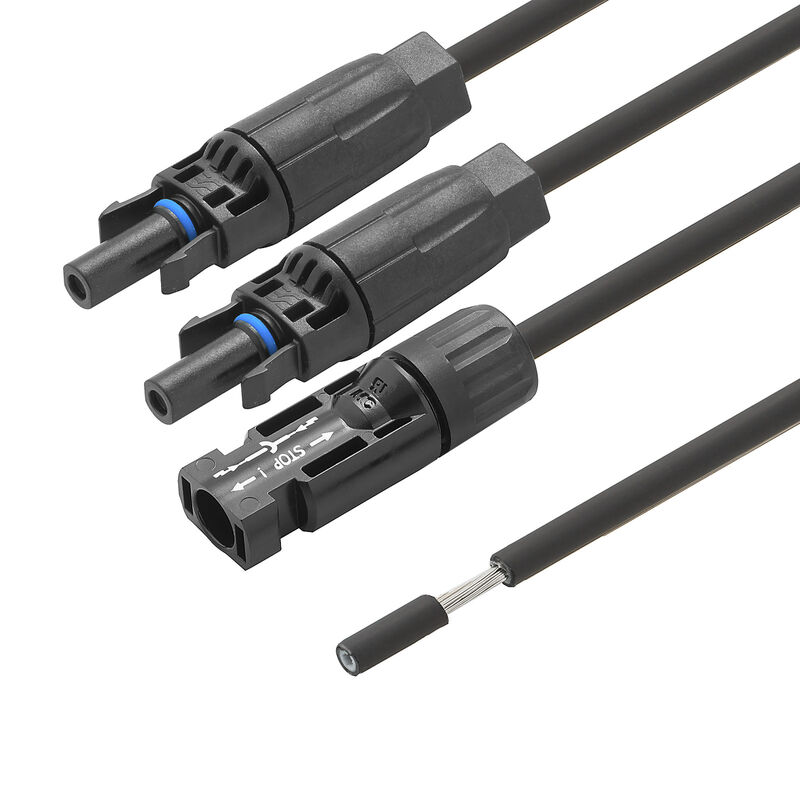

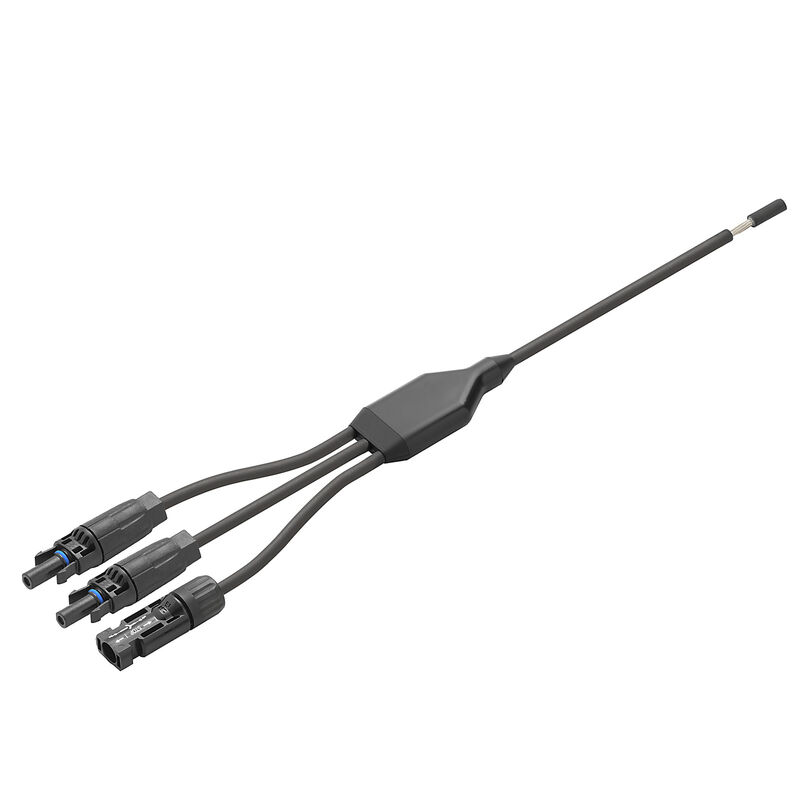

Fotovoltaika, Kabel s konektorem X, 2x WM4 C Female, 1x částečně odizolovaný konec kabelu, 1x WM4 C Male, 6mm², 1500 V

ID výrobku 2814290000
Stáhnout datový list Dokumenty ke stažení
Je příslušenstvím 12 Protikusy 12 Je protikusem 12 Příbuzné výrobky 6
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím PV cable harnessing Elektrická charakteristika Klasifikace

Osvědčení

Approvals
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Shoda

Všeobecné objednací údaje

Version
Fotovoltaika, Kabel s konektorem X, 2x WM4 C Female, 1x částečně odizolovaný konec kabelu, 1x WM4 C Male, 6mm², 1500 V
Order No.
2814290000
Type
PVHXW+W+PXXX06M-15
GTIN (EAN)
4064675298977
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
112,6 g

Shoda produktu s prostředím

RoHS Compliance Status
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

PV cable harnessing

PV cable version
  • Lado del cable:
    gauche
  • Numéro:
    1
  • Lunghezza del cavo:
    160 mm
  • 케이블 컬러:
    black
  • Cable cross section:
    6 mm²
  • Номинальный ток:
    35 A
  • Integrerad inline säkring:
    No
  • 电缆端规格 [块装）:
    konektoru
  • Verze konektoru:
    WM4 C
  • Typ zásuvného kontaktu:
    konektor samice
  • Strana kabelu:
    pravá
  • Číslo:
    1
  • Délka kabelu:
    200 mm
  • Barva kabelu:
    černá barva
  • Průřez kabelu:
    6 mm²
  • Jmenovitý proud:
    35 A
  • Integrovaná včleněná pojistka:
    Ne
  • Verze ukončení kabelu:
    konektoru
  • Verze konektoru:
    WM4 C
  • Typ zásuvného kontaktu:
    konektor samice
  • Strana kabelu:
    vpravo 1
  • Číslo:
    2
  • Délka kabelu:
    200 mm
  • Barva kabelu:
    černá barva
  • Průřez kabelu:
    6 mm²
  • Jmenovitý proud:
    70 A
  • Integrovaná včleněná pojistka:
    Ne
  • Verze ukončení kabelu:
    částečně odříznuté
  • Strana kabelu:
    vpravo 2
  • Číslo:
    3
  • Délka kabelu:
    200 mm
  • Barva kabelu:
    černá barva
  • Průřez kabelu:
    6 mm²
  • Jmenovitý proud:
    39 A
  • Integrovaná včleněná pojistka:
    Ne
  • Verze ukončení kabelu:
    konektoru
  • Verze konektoru:
    MC 4
  • Typ zásuvného kontaktu:
    Konektor samec
Rated DC voltage
1 500 V
Leiterquerschnitt
6 mm²

Elektrická charakteristika

Rated DC voltage
1 500 V

Klasifikace

ETIM 8.0
EC001576
ETIM 9.0
EC001576
ETIM 10.0
EC001576
ECLASS 14.0
27-06-04-02
ECLASS 15.0
27-06-04-02
