SAIL-M12BW-3L10U
SAIL-M12BW-3L10U
Dimensioned drawing
Socket
SAIL-M12BW-3L10U
Pole scheme
Socket
SAIL-M12BW-3L10U
Wiring diagram

SAIL-M12BW-3L10U

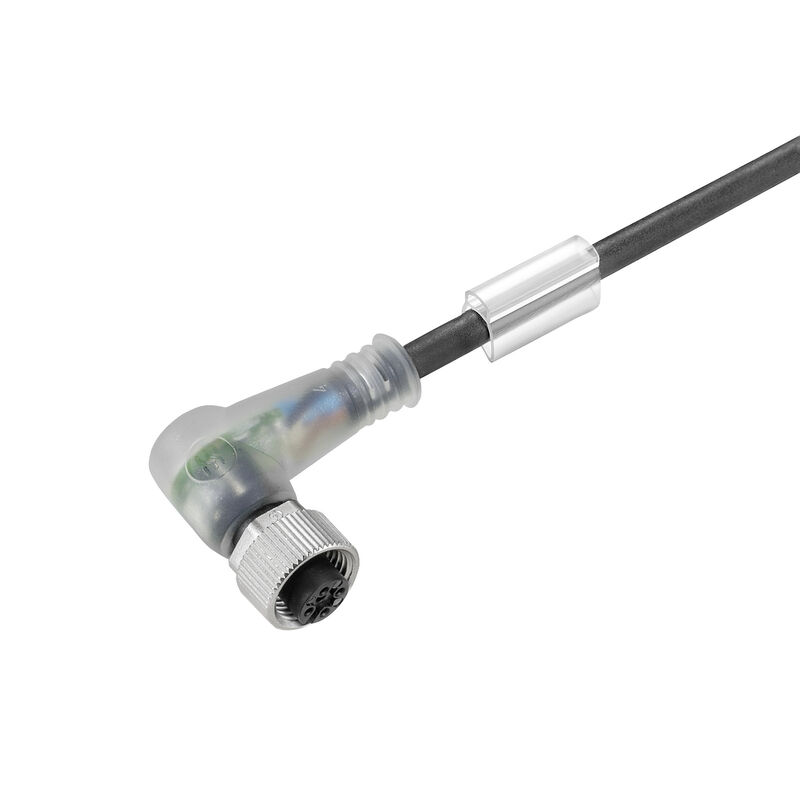

Sensor/actuator line, One end without connector, M12, Number of poles : 3, 10 m, Socket, angled, Shielded: No, LED: Yes, Sheath material: PUR, Halogen: No

Item No. 9457801000
Download data sheet Engineering Support Product Downloads
Accessories 6 Related products 11
Approvals General ordering data Wymiary i masa Environmental Product Compliance Caractéristiques techniques câble Caractéristiques techniques générales 전기 속성 Normes générales Norme Connettore maschio sx Connettore maschio dx Изображения продукции Klasyfikacje

Approvals

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a5387a11-3584-42f1-9c6a-815af76ec080/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (UL)
E307231

General ordering data

Version
Sensor/actuator line, One end without connector, M12, Number of poles : 3, 10 m, Socket, angled, Shielded: No, LED: Yes, Sheath material: PUR, Halogen: No
Référence
9457801000
Type
SAIL-M12BW-3L10U
GTIN (EAN)
4032248228010
Кол.
1 szt.

Wymiary i masa

Diamètre
3,8 mm
Масса нетто
223,52 g

Environmental Product Compliance

Statut de conformité RoHS
Compliant with exemption
Exemption RoHS (le cas échéant/connue)
6c, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Caractéristiques techniques câble

Accélération
5 m/s²
Blindé
Non
Codage couleur
Barna
Kék
Fekete
Couleur de la gaine
fekete
Cycles de courbure
12 millió
Cycles de courbure à la torsion
> 5 Mio.
Diamètre extérieur
3.8 mm ± 0.15 mm
Gaine selon UL AWM
20549 (80 °C / 300 V)
Halogène
Nem
Isolation
PP
Longueur de câble configurable
Nem
Longueur de la courbure
1 m
Longueur du câble
10 m
Matériau de la gaine
PUR
Matériau de la gaine hygroscopique
Sì
Nombre de pôles
3
Plage de température, en mouvement
-25...60 °C
Plage de température, fixe
-50...80 °C
Rayon de courbure, min., fixe
5 x diametro cavo
Rayon de courbure, mobile
10 x ケーブル直径
Résistance de soudage
아니요
Résistance à la flamme
In accordance with UL1581 UL / CUL FT2
IEC 60332-2-2 규격 적합
Résistance à la torsion
180 °/m
Résistant à l'hydrolyse et aux microbes
예
Réticulé par irradiation
아니요
sans LABS
예
Section du conducteur
0,34 mm²
Tenue aux huiles
Yes
Tropicalisé (résistant aux perles de soudure)
아니요
Utilisation sur chaîne porte-câbles
Yes
Vitesse
3,33 m/s
Âme selon UL AWM
10493 (80 °C / 300 V)

Caractéristiques techniques générales

Codage
Codage A
Couple de serrage
M12: 0,8 - 1,2 Nm
Courant nominal
4 A
Cycles d'enfichage
≥ 100
Degré de pollution
3
Degré de protection
IP67
IP68
becsavart állapotban
IP65
IP66
Filetage du raccordement
M12
LED
Igen
Matériau de base du boîtier
PUR
Matériau de la bague filetée
Cink présöntvény
Plage de températures du coffret
-25…+85 °C
ponté
No
Résistance d'isolation
108Ω
Surface du contact
금도금
Tension nominale
24 V
Version
Socket, angled

전기 속성

Résistance d'isolation
108Ω
Tension nominale
24 V

Normes générales

Certificat Nº (CSA)
200039-2372994
Certificat Nº (UL)
E307231
Norme de connecteur
IEC 61076-2-101

Norme

Norme de connecteur
IEC 61076-2-101

Connettore maschio sx

Prise de raccordement à gauche
M12, Codificato A, IP69, Contatto femmina, Angolato a 90°, Plastica, LED, non schermate

Connettore maschio dx

Prise de raccordement à droite
estremità conduttore libera

Изображения продукции

Подпись к рисунку - 06
Идеальный инструмент – Screwty ® с функцией контроля момента затяжки
Подпись под рисунком-06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klasyfikacje

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
