SCDV 3.81/26/90F 3.2SN OR BX

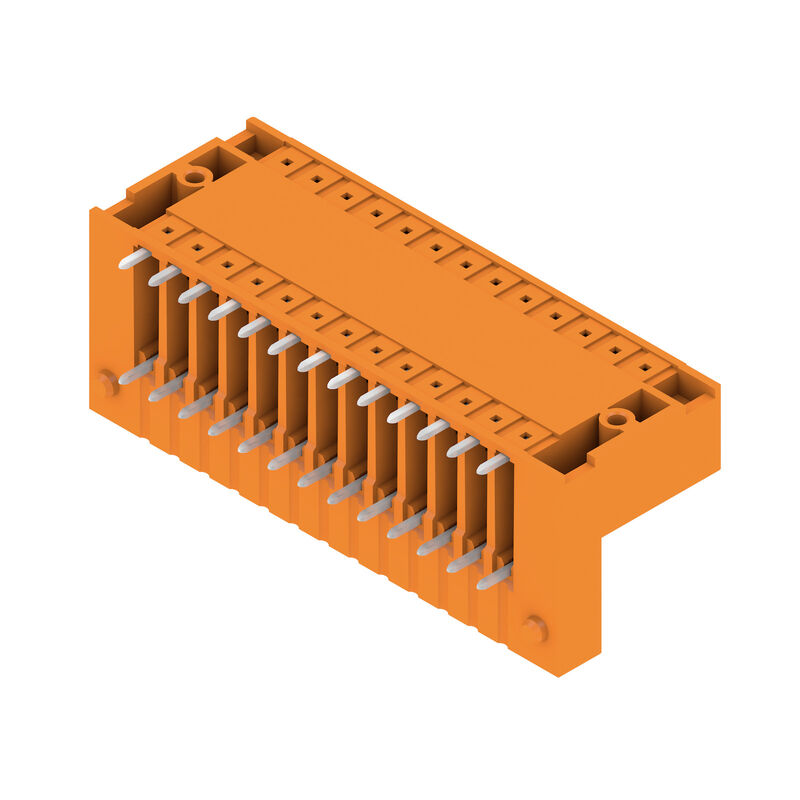

Produktillustration
SCDV 3.81/26/90F 3.2SN OR BX

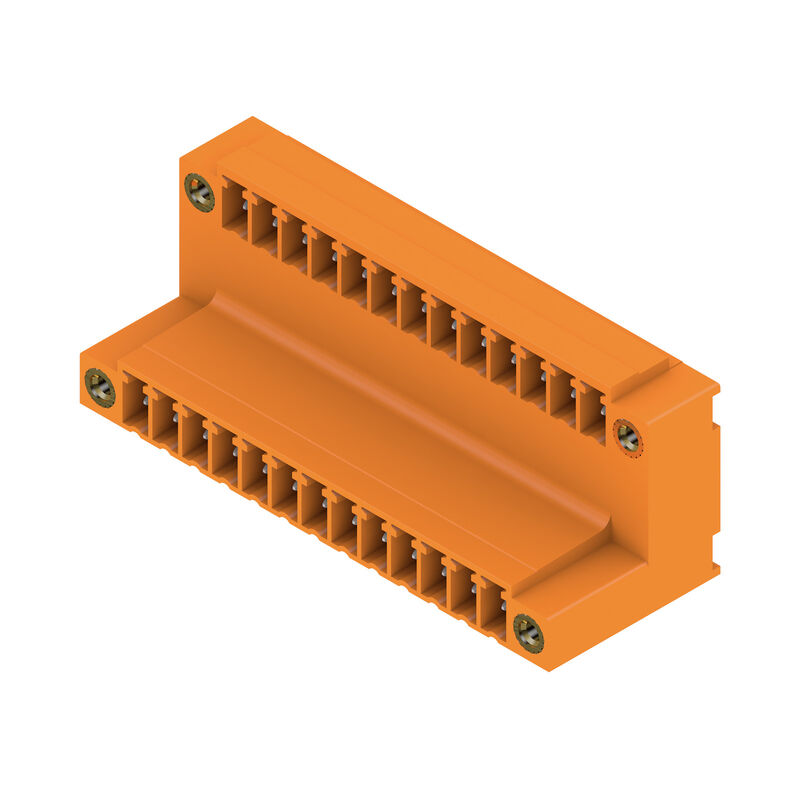

Produktillustration
SCDV 3.81/26/90F 3.2SN OR BX
Dimensional drawing

SCDV 3.81/26/90F 3.2SN OR BX

Denna produkt är snart inte tillgänglig längre.

Sista orderdatum: /Date(1793401200000)/

Kretskortsstickanslutning, Stiftlist, Fläns, THT lödanslutning, 3.81 mm, Antal poler: 26, 90°, Lödstiftlängd (l): 3.2 mm, förtennad, orange, Box

Produkt-ID 1032690000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Använda produkter 11
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemparametrar Materialdata Märkdata enligt IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packaging Viktig hänvisningstext Klassificeringar

Godkännanden

ROHS
Uppfyllelse

Allmänna beställningsdata

Utförande
Kretskortsstickanslutning, Stiftlist, Fläns, THT lödanslutning, 3.81 mm, Antal poler: 26, 90°, Lödstiftlängd (l): 3.2 mm, förtennad, orange, Box
Art.nr.
1032690000
Typ
SCDV 3.81/26/90F 3.2SN OR BX
GTIN (EAN)
4032248771967
Förp.
20 items
Produktparametrar
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Förpackning
Box
Leveransstatus
Denna artikel kommer inte längre att finnas i framtiden.
Sista orderdatum
/Date(1793401200000)/

Mått och vikter

Djup
21,9 mm
Byggdjup (tum)
0,862 inch
Höjd
25,9 mm
Bygghöjd (tum)
1,02 inch
Höjd lägstbyggande
22,7 mm
Bredd
59,92 mm
Byggbredd (tum)
2,359 inch
Nettovikt
14,23 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
bf6d7a85-f544-4ef5-9f0d-e42877c7f5e6

Systemparametrar

Produktfamilie
OMNIMATE Signal – serie BC/SC 3.81
Anschlussart
Kretskortanslutning
Montage sur le circuit imprimé
THT lödanslutning
Pas en mm (P)
3,81 mm
Raszter inch-ben (P)
0,15 "
외향 엘보
90°
Antal poler
26
폴당 용접 핀 수
1
Solder pin length (l)
3,2 mm
Solder pin length tolerance
+0,02 / -0,2 mm
Dimensioner för lödstift
d = 1,0 mm
oktagonal
Lötstift-Abmessungen=d Toleranz
0 / -0,03 mm
Diameter bestyckningshål (D)
1,2 mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
L1 i mm
45,72 mm
L1 i tum
1,8 "
Antal rader
2
Polradstal
2
Beröringsskydd enligt DIN VDE 57
fingers. ej inst./ handryggss. instucken
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Genomgångsmotstånd (6)
≤5 mΩ
Koderbar
Ja
Max. instickskraft/pol
7,5 N
Max. dragkraft/pol
5,5 N
Åtdragningsmoment
  • Momenttyp:
    Montageskruv, Kretskort
  • Användningsinformation:
    • Åtdragningsmoment:
      • min.:
        0,1 Nm
      • max.:
        0,15 Nm
    • Rekommenderad skruv:
      • Artikelnummer:
        1610740000

Materialdata

Isoleringsmaterial
PA GF
Färgkod
orange
Färgtabell (jämförbar)
RAL 2000
Isoleringsmaterialgrupp
II
CTI (Comparative Tracking Index)
≥ 550
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Cu-legering
Kontaktyta
förtennad
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
120 °C
Temperaturområde Montage, min.
-25 °C
Temperaturområde Montage, max.
120 °C

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
17,5 A
Märkström, min. antal poler (Tu=40°C)
17 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
320 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
160 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
160 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
2,5 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
2,5 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
2,5 kV
Korttidströmhållfasthet
3 x 1s mit 76 A

Märkdata enligt CSA

Rated voltage (Use group B / CSA)
300 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Corrente nominale (Gruppo B / CSA)
11 A
정격 전류(사용 그룹 D / CSA)
10 A

Märkdata enligt UL 1059

Nennspannung (Use group B / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
11 A
Nennstrom (Use group D / UL 1059)
10 A

Packaging

Packaging
Box
VPE length
260 mm
VPE width
136 mm
Hauteur VPE
28 mm

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext

• Ytterligare varianter vid förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• P på ritningen = raster
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
