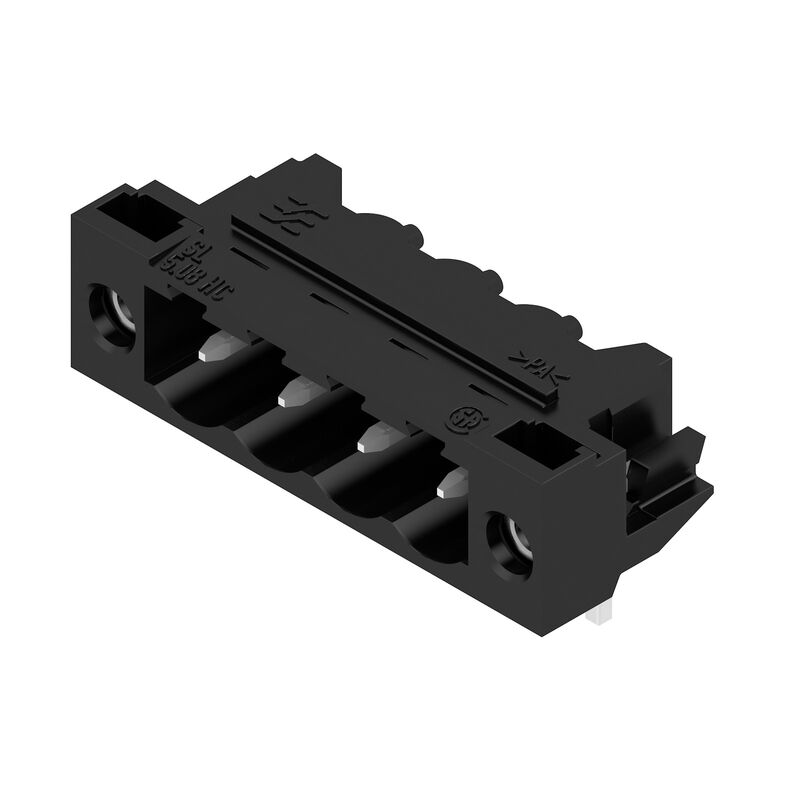

PCB 플러그인 커넥터, 수형 헤더, 용접 플랜지, THT 용접 결선, 5.08 mm, 극 수: 4, 90°, 솔더 핀 길이(l): 3.2 mm, 주석 도금, 검정, 박스

№ продукта 1150370000
Загрузить спецификации 엔지니어링 지원 제품 다운로드
Accesorios 7 Es contrapieza de 31 Productos relacionados 46
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 시스템 사양 자재 데이터 Rated data acc. to IEC CSA에 따른 정격 데이터 UL 1059에 따른 정격 데이터 패키징 중요 참고 사항 분류

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

일반 주문 데이터

버전
PCB 플러그인 커넥터, 수형 헤더, 용접 플랜지, THT 용접 결선, 5.08 mm, 극 수: 4, 90°, 솔더 핀 길이(l): 3.2 mm, 주석 도금, 검정, 박스
주문 번호
1150370000
유형
SL 5.08HC/04/90LF 3.2SN BK BX
GTIN(EAN)
4032248936205
Кол.
60 items
제품 데이터
IEC: 400 V / 24 A
UL: 300 V / 18.5 A
패키징
박스

치수 및 중량

깊이
12 mm
Глубина (дюймов)
0.472 inch
높이
11.7 mm
Hauteur (pouces)
0.461 inch
가장 낮은 버전의 높이
8.5 mm
너비
30.12 mm
폭 (인치)
1.186 inch
Čistá hmotnost
2.15 g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음
Product Carbon Footprint
  • 요람에서 게이트까지:
    0,119 kg CO2 eq.

시스템 사양

제품군
OMNIMATE 시그널 - 시리즈 BL/SL 5.08
결선 유형
보드 결선
PCB에 장착
THT 용접 결선
피치(mm)(P)
5.08 mm
피치(인치)(P)
0.2 "
외향 엘보
90°
극 수
4
폴당 용접 핀 수
1
솔더 핀 길이(l)
3.2 mm
솔더핀 길이 공차
+0,1 / -0,3 mm
Wymiary kołka lutowniczego
d = 1.2 mm
8각형
솔더핀 크기 = d 공차
0 / -0,03 mm
Diametro foro di equipaggiamento (D)
1.4 mm
솔더 구멍 직경 공차(D)
+ 0,1 mm
L1, mm
15.24 mm
L1(인치)
0.6 "
행 수
1
핀 시리즈 수량
1
DIN VDE 57 106에 따른 터치 안전 보호
손가락 안전 언플러그/손등 안전 플러그
DIN VDE 0470에 따른 터치 안전 보호
IP20 플러그드/ IP10 언플러그드
보호 등급
IP20
볼륨 저항
≤5 mΩ
코딩 가능
예
플러그 주기
25
플러깅 힘/폴, 최대
10 N
당기는 힘 / 폴, 최대
7.5 N

자재 데이터

절연재
PA GF
컬러 코드
검정
컬러 차트(유사)
RAL 9011과 유사
절연재 그룹
II
Índice de resistencia al encaminamiento eléctrico (CTI)
≤ 600
UL 94 가연성 등급
V-0
접점 재질
구리 합금
Érintkező felület
주석 도금
용접 결선의 레이어 구조
1...3 µm Ni / 2...4 µm Sn 매트
Structure en couches du contact mâle
1...3 µm Ni / 2...4 µm Sn 매트
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
-50 °C
작동 온도, 최대
100 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
100 °C

Rated data acc. to IEC

표준에 따라 시험완료
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
24 A
정격 전류, 최대 극 수(Tu=20°C)
19 A
정격 전류, 극 수(Tu=40°C)
21 A
정격 전류, 최대 극 수(Tu=40°C)
16.5 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
400 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
4,000 V
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
4 kV

CSA에 따른 정격 데이터

협회(CSA)
CSA
인증 번호(CSA)
200039-1121690
정격 전압(사용 그룹 B / CSA)
300 V
정격 전압(사용 그룹 D / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
18.5 A
정격 전류(사용 그룹 D / CSA)
10 A
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

협회(cURus)
CURUS
인증 번호(cURus)
E60693
정격 전압(사용 그룹 B / UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
18.5 A
정격 전류(사용 그룹 D / UL 1059)
10 A
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조

패키징

패키징
박스
VPE 길이
340 mm
VPE 폭
134 mm
VPE 높이
22 mm

중요 참고 사항

IPC 준수
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
참고 사항
  • 요청 시 추가 variant
  • 요청 시 금 도금 접점면 제공
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • 솔더 구멍 D의 직경 = 1.4+0.1mm
  • 솔더 구멍 D의 직경 = 1.5 + 0.1 mm, 9 폴
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
