SL 7.62HP/10/180LF 3.2 SN BK BX

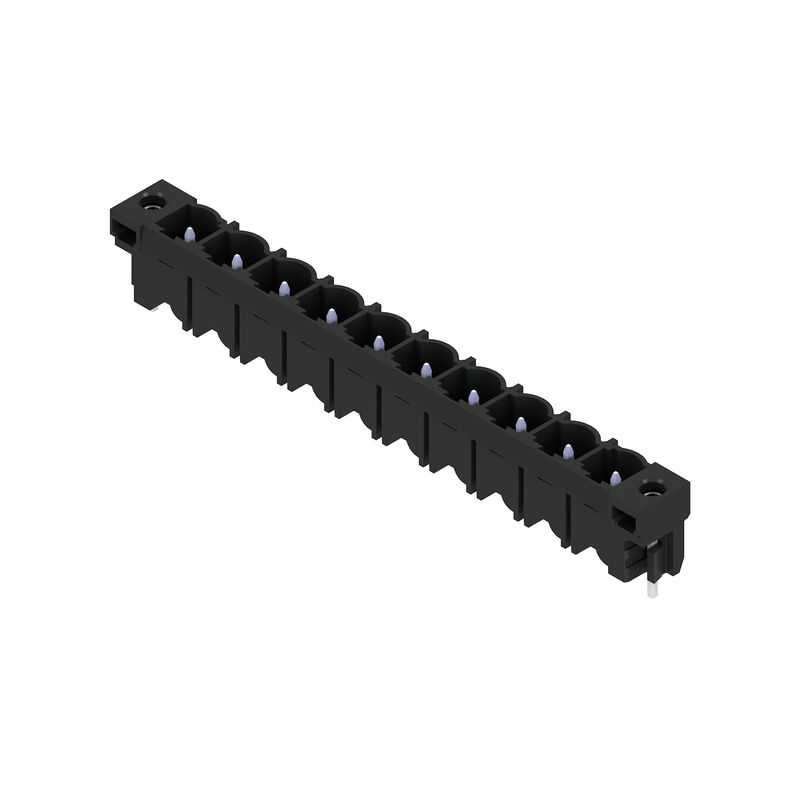

Illustrazione del prodotto
SL 7.62HP/10/180LF 3.2 SN BK BX

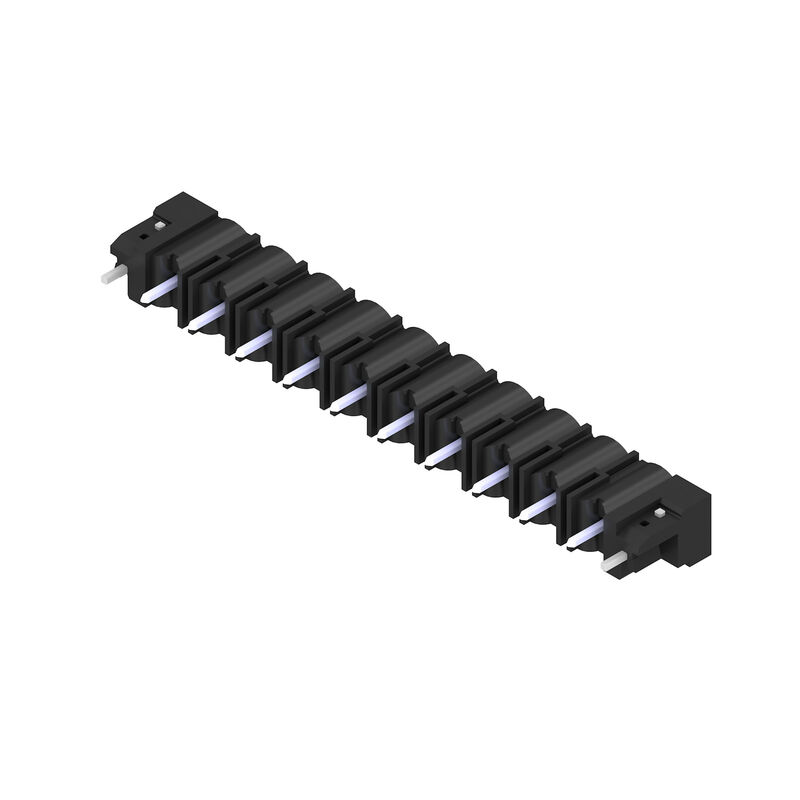

Illustrazione del prodotto
SL 7.62HP/10/180LF 3.2 SN BK BX
Dimensional drawing

SL 7.62HP/10/180LF 3.2 SN BK BX

Kretskortsstickanslutning, Stiftlist, Lödfläns, THT lödanslutning, 7.62 mm, Antal poler: 10, 180°, Lödstiftlängd (l): 3.2 mm, förtennad, svart, Box

N. articolo 1141170000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 2 È la controparte di 3 Prodotti correlati 9
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Systemparametrar Materialdata Märkdata enligt IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packaging Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allmänna beställningsdata

Версия
Kretskortsstickanslutning, Stiftlist, Lödfläns, THT lödanslutning, 7.62 mm, Antal poler: 10, 180°, Lödstiftlängd (l): 3.2 mm, förtennad, svart, Box
Art.nr.
1141170000
Тип
SL 7.62HP/10/180LF 3.2 SN BK BX
GTIN (EAN)
4032248923786
Förp.
18 items
Produktparametrar
IEC: 630 V / 29 A
UL: 300 V / 20 A
Förpackning
Box

Mått och vikter

Глубина
8,4 mm
Byggdjup (tum)
0,331 inch
Высота
15 mm
Bygghöjd (tum)
0,591 inch
Höjd lägstbyggande
11,8 mm
Ширина
85,06 mm
Byggbredd (tum)
3,349 inch
Nettovikt
6,24 g

Temperaturer

Varaktig driftstemperatur, min.
-25 °C
Varaktig driftstemperatur, max.
100 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent
Produktens koldioxidavtryck
  • Vagga till grind:
    0,146 kg CO2 eq.

Systemparametrar

Famiglia prodotti
OMNIMATE Power – serie BL/SL 7.62HP
Tipo di collegamento
Kretskortanslutning
Mounting onto the PCB
THT lödanslutning
Pitch in mm (P)
7,62 mm
Raszter inch-ben (P)
0,3 "
Kimenő könyök
180°
Numero di poli
10
Numero di codoli a saldare per polo
1
Lunghezza spina a saldare (l)
3,2 mm
Solder pin dimensions
1,0 x 1,0 mm
Dimensioni del codolo a saldare = tolleranza d
+0,01 / -0,03 mm
Diameter bestyckningshål (D)
1,4 mm
Tolleranza diametro di equipaggiamento (D)
+ 0,1 mm
L1 i mm
68,58 mm
L1 in pollici
2,7 "
quantità di file
1
Numero di serie di poli
1
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita a connettore innestato
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20 innestato
Grado di protezione
IP10
Codificabile
Sì
Coppia di serraggio per flangia a vite, min.
0,15 Nm
Coppia di serraggio per flangia a vite, max.
0,25 Nm
Cicli di inserimento
25

Materialdata

Isoleringsmaterial
PBT
Färgkod
svart
Färgtabell (jämförbar)
RAL 9011
Isoleringsmaterialgrupp
IIIa
CTI (Comparative Tracking Index)
≥ 200
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Lega in rame
Kontaktyta
stagnato
Struttura a strati del collegamento a saldare
1...3 µm Ni / 2...4 µm Sn opaco
Skiktstruktur för stiftkontakten
1...3 µm Ni / 2...4 µm Sn opaco
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
100 °C
Campo della temperatura di montaggio, min.
-25 °C
Campo della temperatura di montaggio, max.
100 °C

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
29 A
Märkström, max. antal poler (Tu=20°C)
26 A
Märkström, min. antal poler (Tu=40°C)
25 A
Märkström, max. antal poler (Tu=40°C)
21 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
630 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
500 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
400 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
6 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
6 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
6 kV
Korttidströmhållfasthet
3 x 1s mit 180 A
Krypsträcka, min.
8,1 mm
Luftsträcka, min.
6,5 mm

Märkdata enligt CSA

Tensione nominale (Gruppo B / CSA)
300 V
Tensione nominale (Gruppo C / CSA)
300 V
Rated voltage (Use group D / CSA)
600 V
Névleges áram (B felhasználási csoport / CSA)
20 A
Névleges áram (C felhasználási csoport / CSA)
20 A
정격 전류(사용 그룹 D / CSA)
5 A

Märkdata enligt UL 1059

Istituto (cURus)
CURUS
N° certificato (cURus)
E60693
Tensione nominale (Gruppo B / UL 1059)
300 V
Rated voltage (Use group C / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
600 V
Märkström (användargrupp B / UL 1059)
20 A
Номинальный ток (группа использования C/UL 1059)
20 A
Corrente nominale (Gruppo D / UL 1059)
5 A
Distanza in aria, min.
6,5 mm
Distanza superficiale, min.
11,2 mm
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Packaging

Packaging
Box
VPE length
341 mm
Larghezza VPE
135 mm
Altezza VPE
23 mm

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext

• Ytterligare varianter vid förfrågan
• Förgyllda kontaktytor på förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
