UR20-2AI-UI-16
UR20-2AI-UI-16

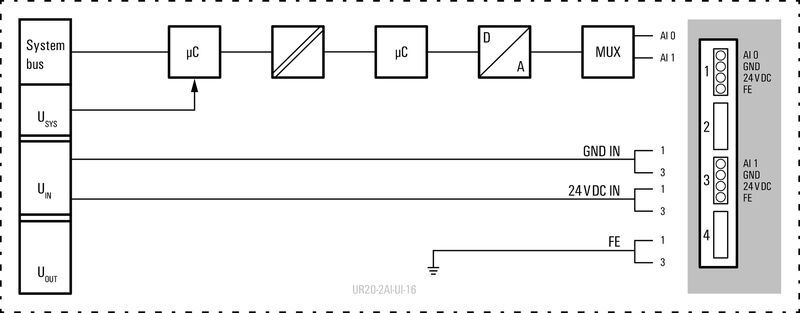

Block diagram
UR20-2AI-UI-16

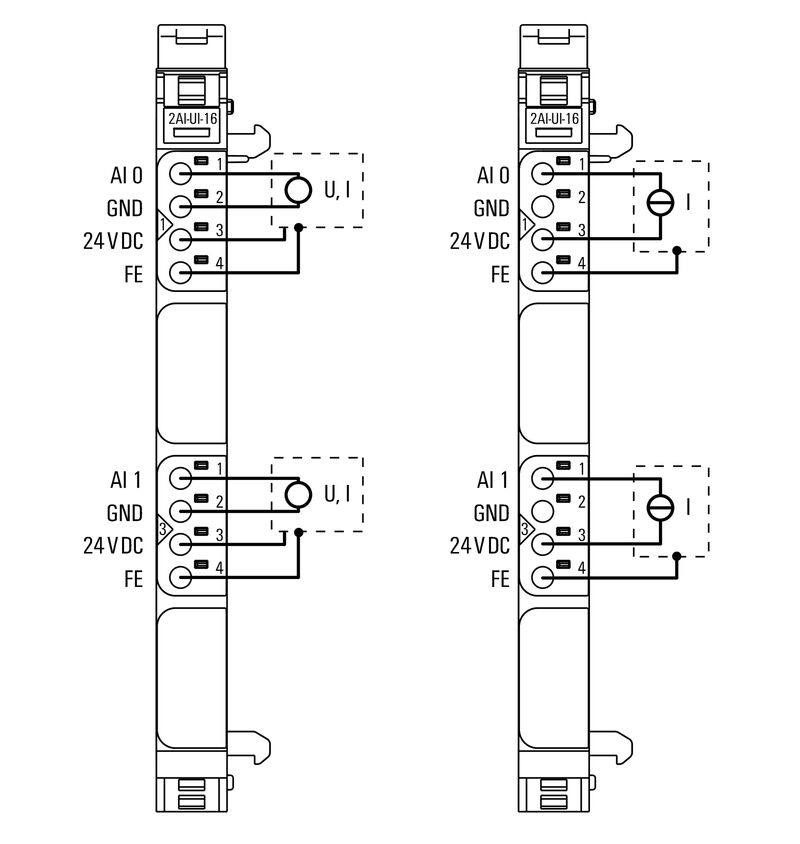

Connection diagram
UR20-2AI-UI-16
Explicación de abreviaturas

UR20-2AI-UI-16

Módulo de E/S remoto, IP20, 2 canales, Señales analógicas, Entrada, Intensidad/Tensión, 16 bits

N.º de artículo 2705620000
Abrir en el configurador
Descargar hoja de datos Soporte técnico Soporte de software Descargas de productos
Accesorios 11 Piezas de recambio 1 Piezas sueltas 1 Productos relacionados 14
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto entradas analógicas Datos de conexión Datos generales Alimentación Datos del sistema Imágenes del producto Clasificaciones

Homologaciones

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/63e27dd8-88d2-46a7-9840-58fe3637ac20/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2a4a8742-86e3-45cc-8b68-a2da67801c40/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d2e83968-d07b-4c8a-82b2-25cf0c69fee7/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/dde5b188-d0b1-4486-8f22-54b343043814/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/343066b4-2123-4788-b278-3ff01ec50f19/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/4a92d911-d582-40e3-85fc-c9e9b159e140/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cULus)
E141197
Номер сертификата (cULusEX)
E223527

Datos generales para pedido

Ausfuehrung
Módulo de E/S remoto, IP20, 2 canales, Señales analógicas, Entrada, Intensidad/Tensión, 16 bits
Order No.
2705620000
Type
UR20-2AI-UI-16
GTIN (EAN)
4064675071204
Cantidad
1 Pieza

Dimensiones y pesos

Depth
76 mm
Profundidad (pulgadas)
2,992 inch
Height
120 mm
Altura (pulgadas)
4,724 inch
Width
11,5 mm
Anchura (pulgadas)
0,453 inch
Peso neto
82,2 g

Temperaturas

Storage temperature
-40 °C ... +85 °C
Temperatura d'esercizio
-20 °C...60 °C

Conformidad medioambiental del producto

RoHS 준수 상태
Conforme con exención
RoHS Exemption (if applicable/known)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
82327f13-cd27-455a-ab5b-a62e1996dcf8
Huella de carbono del producto
  • Desde la cuna hasta la puerta:
    8,058 kg CO2 eq.

entradas analógicas

Alimentación del sensor
Sí
Conexión de sensor
2 conductores
3 conductores
3 conductores + FE
Diagnóstico de canales individuales
No
Diagnóstico de módulo
Sí
Número de entradas analógicas
2
Precisión
0,1% de FSR
Protección de polaridad
Sí
Resistencia interna U
100 kΩ
Resistente a cortocircuitos
Sí
Resolución
16 Bit
Tiempo de respuesta / tiempo de recuperación
<50 ms
Tiempo de transformación
1 ms
Tipo
1. U (0…5 V, 0…10 V, 1…5 V, 2…10 V, ±10 V)
2. I (0–20 mA o 4–20 mA)
Vnitřní odpor I
41,2 Ω

Datos de conexión

Sección de conexión del conductor, flexible, max.
1,5 mm²
Sección de conexión del conductor, flexible, máx. (AWG)
AWG 16
Sección de conexión del conductor, flexible, mín.
0,14 mm²
Sección de conexión del conductor, flexible, mín. (AWG)
AWG 26
Sección de conexión del conductor, rígido, max.
1,5 mm²
Sección de conexión del conductor, rígido, min.
0,14 mm²
Sección de conexión del conductor, rígido, máx. (AWG)
AWG 16
Sección de conexión del conductor, rígido, mín. (AWG)
AWG 26
Tipo de conexión
PUSH IN

Datos generales

Carril de montaje
TS 35
Categoría de sobretensión
II
Grado de polución
2
Grado inflamabilidad según UL 94
V-0
Humedad del aire (almacenamiento)
10 % až 95 %, bez kondensace podle DIN EN 61131-2
Humedad del aire (funcionamiento)
10% a 95%, sin condensación conforme a DIN EN 61131-2
Humedad del aire (transporte)
10% a 95%, sin condensación conforme a DIN EN 61131-2
Presión del aire (almacenamiento)
1013 hPa (altura 0 m) a 700 hPa (altura 3000 m) conforme a DIN EN 61131-2
Presión del aire (funcionamiento)
≥ 795 hPa (altura ≤ 2000 m) conforme a DIN EN 61131-2
Presión del aire (transporte)
1013 hPa (altura 0 m) a 700 hPa (altura 3000 m) conforme a DIN EN 61131-2
Resistencia a vibraciones
5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm de amplitud conforme a IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: 1 g de aceleración conforme a IEC 60068-2-6
Shock
15 g en 11 ms, onda semisinusoidal, según IEC 60068-2-27
Tensión de prueba
500 V

Alimentación

Consumo de corriente desde IENTRADA (el correspondiente segmento de alimentación)
25 mA + alimentación del sensor
Consumo de corriente desde Isys, typ.
8 mA
Protección de polaridad
Sí
Tensión de alimentación
24 V DC +20 %/ -15 %
vía bus del sistema

Datos del sistema

Datos de diagnóstico
1 Bit
Datos de procesos
4 Byte
Interfaz
Bus de sistema u-remote
Protocolo bus de campo
PROFINET IRT
PROFINET RT
CC-Link IE TSN
IEC 61162-450
PROFIBUS DP-V1
EtherCAT
Modbus/TCP
EtherNet/IP
CANopen
DeviceNet
POWERLINK
CC-Link
Separación galvánica
500 V DC entre los circuitos de corriente
Tipo de módulo
Módulo de entrada analógica
Velocidad de transmisión bus de sistema, máx.
48 MBit/s

Imágenes del producto

Illustration title 02

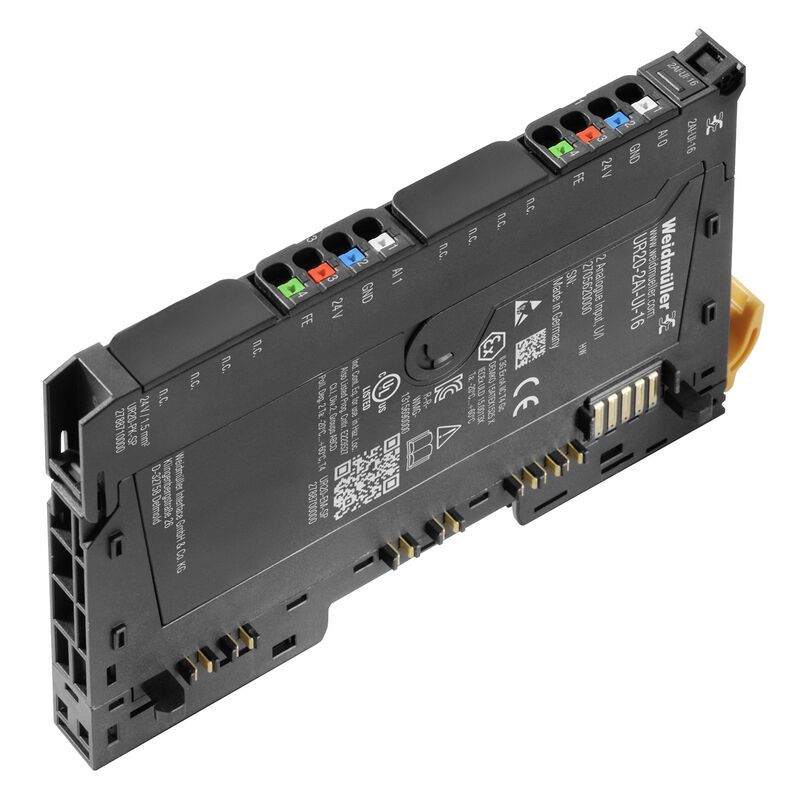

Imagen de producto

Clasificaciones

ETIM 8.0
EC001596
ETIM 9.0
EC001596
ETIM 10.0
EC001596
ECLASS 14.0
27-24-26-01
ECLASS 15.0
27-24-26-01
