Túlfeszültség-védelem műszerekhez és vezérléshez, Túlfeszültség-védelem, mérés-vezérlés-szabályozás, UP(L/N-PE) ≤ 1,8 kV

Cikkszám 1130670000
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 3 Kapcsolódó termékek 6
Általános rendelési adatok Méretek és tömegek Hőmérsékletek Meghibásodási valószínűség Termékek környezetvédelmi megfelelősége Ex-védettség – adatok CSA védelmi adatok Általános adatok Szigetelések koordinálása EN 50178 szerint IEC / EN névleges adatok A jóváhagyások további részletei Csatlakozási adatok Elektromos adatok Általános adatok IECEx/ATEX/cUL besorolás Fontos megjegyzés Besorolások Ajánlati specifikációs lapok Tanúsítványok

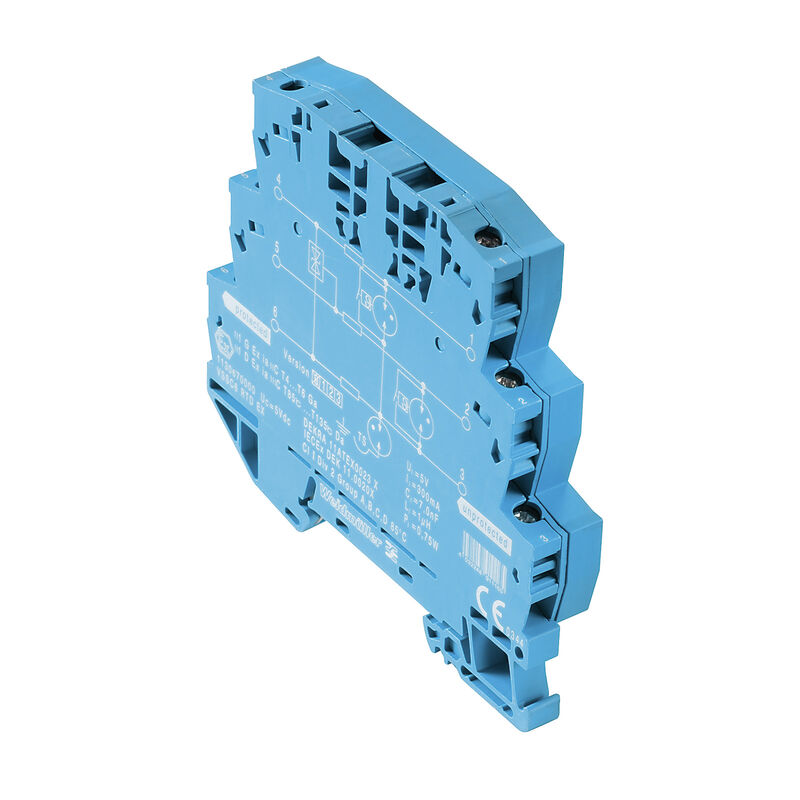

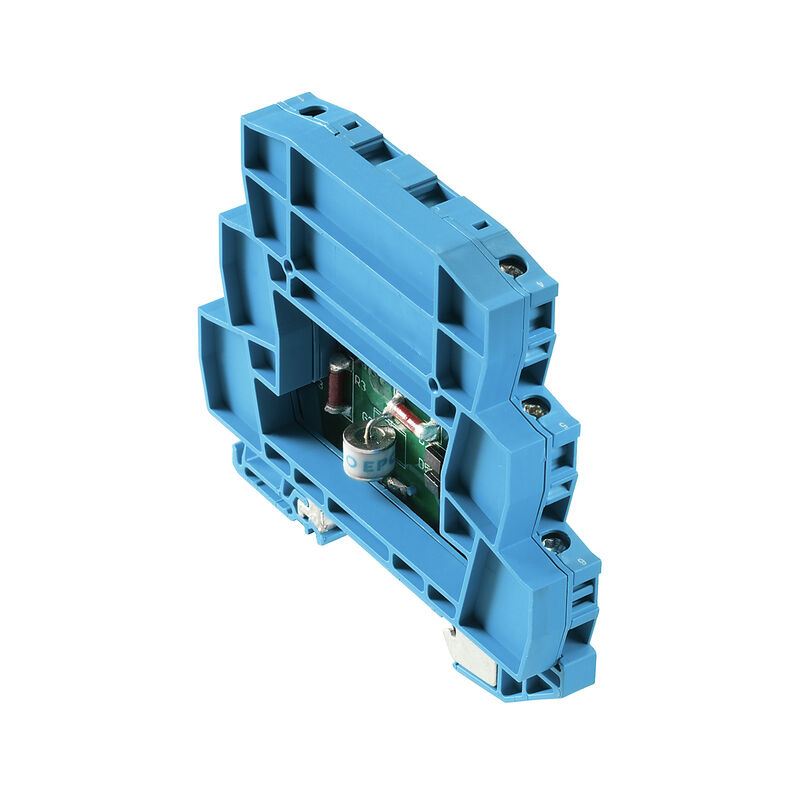

Általános rendelési adatok

Változat
Túlfeszültség-védelem műszerekhez és vezérléshez, Túlfeszültség-védelem, mérés-vezérlés-szabályozás, UP(L/N-PE) ≤ 1,8 kV
Rendelési szám
1130670000
Típus
VSSC6 RTD EX
GTIN (EAN)
4032248911165
Qty.
1  Darab

Méretek és tömegek

Mélység
81  mm
Mélység (coll)
3,189  inch
Magasság
88,5  mm
Magasság (coll)
3,484  inch
Szélesség
12,4  mm
Szélesség (coll)
0,488  inch
Nettó tömeg
56,8  g

Hőmérsékletek

Tárolási hőmérséklet
-40 °C...80 °C
Üzemi hőmérséklet
-40 °C...70 °C
Páratartalom
5...96 %

Meghibásodási valószínűség

SIL az IEC 61508 szerint
3
MTTF
1 871  a
SFF
94,67  %
λges
61
PFH, 1*10-9 óránként
3.25

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
71e97bb7-979f-4330-94c0-20c629bb05e3

Ex-védettség – adatok

ATEX - por feliratozás
II 1 D Ex ia IIIC T135 °C …T85 °C Da
ATEX - gáz feliratozás
II 1 G Ex ia IIC T4… T6 Ga
IECEx - por feliratozás
II 1 D Ex ia IIIC T135 °C …T85 °C Da
IECEx - gáz feliratozás
II 1 G Ex ia IIC T4… T6 Ga
Bemenő teljesítmény, max. PI
0,75 W
Bemenő feszültség, max. Ui
5  V
Belső kapacitás, max. CI
7 nF
Belső induktív ellenállás, max. LI
0 µH
Hőmérsékleti osztály: T4/135°C (-40°C ... +120 °C) li
300  mA
Hőmérsékleti osztály: T5/100°C (-40 ° C … +85 °C) li
300  mA
Hőmérsékleti osztály: T6/85°C (-40°C … +70 °C) li
300  mA

CSA védelmi adatok

A, B gázcsoport
IIC
Belső induktív ellenállás, max. LI
0 µH
Belső kapacitás, max. CI
7 nF
Bemenő feszültség, max. Ui
5  V
Bemenő áram, max. II
300 mA
C gázcsoport
IIB
D gázcsoport
IIA

Általános adatok

Kivitel
sorkapocs
Optikai működésjelzés
Nem
Szegmens
Mérés - vezérlés - szabályozás
Szigetelési funkció
Nem
Szín
Világoskék
Sín
TS 35
UL 94 éghetőségi osztály
V-0
Változat
Túlfeszültség-védelem, mérés-vezérlés-szabályozás
Védelmi osztály
IP20

Szigetelések koordinálása EN 50178 szerint

Szennyezés súlyossága
2
Túlfeszültség kategória
III

IEC / EN névleges adatok

Beillesztési veszteség
119,64 MHz
Bemenő feszültség, max. Ui
5  V
Feszültség típusa
DC
Impulzus alaphelyzetbe állítási kapacitás
≤ 10 ms
Jelátviteli tulajdonságok (-3 dB)
120 Mhz
Kisülési áram In (8/20 µs) vezeték-PE
2,5 kA
Kisülési áram In (8/20 µs) vezeték-vezeték
2,5 kA
Követelmény kategória IEC 61643-21 szerint
C2
D1
Levezetőáram Imax. (8/20µs) vezeték-PE
5 kA
Levezetőáram Imax. (8/20µs) vezeték-vezeték
5 kA
Levezetőáram, max. (8/20 µs)
10  kA
Max. folytonos feszültség, Uc (DC)
5 V
Névleges feszültség (DC)
1 V
Névleges áram, IN
300  mA
Szabványok
IEC61643-21:2009
DIN EN 60079-0.2009
DIN EN 60079-26:2007
DIN EN 61241-11:2006
Térfogati ellenállás
1,8 Ω 10%
Túlterhelés - meghibásodás üzemmód
2. üzemmód
Villám mérési áram Iimp (10/350 µs)
0,5 kA
Villám mérési áram, Iimp (10/350 µs) vezeték-PE
0,5 kA
Védelmi szint, UP (típus)
≤ 1,8 kV
Védettségi szint, UP Vezeték – vezeték
15  V
Áramlökés-teherbírás, C3
10 A 10/1000 µs
Áramlökés-teherbírás, D1
0,5 kA 10/350 μs
Áramtovábbítási kapacitás, C2
2,5 kA 8/20 µs 5 kV 1,2/50 µs
Átütési szilárdság FG-nél, a PE felé
≥ 500 V

A jóváhagyások további részletei

GOST tanúsítvány
[GOST-Zertifikat](PDF/7950_n1-n4.pdf)

Csatlakozási adatok

Csatlakozás típusa
Csavaros csatlakozás
Meghúzási nyomaték, min.
0,5  Nm
Meghúzási nyomaték, max.
0,8  Nm
Rögzítési tartomány, névleges csatlakozás, min.
0,5  mm²
Rögzítési tartomány, névleges csatlakozás, max.
4  mm²
Vezeték keresztmetszet, tömör, min.
0,5  mm²
Vezeték keresztmetszet, tömör, max.
6  mm²
Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), min.
0,5  mm²
Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), max.
4  mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min.
0,5  mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max.
4  mm²

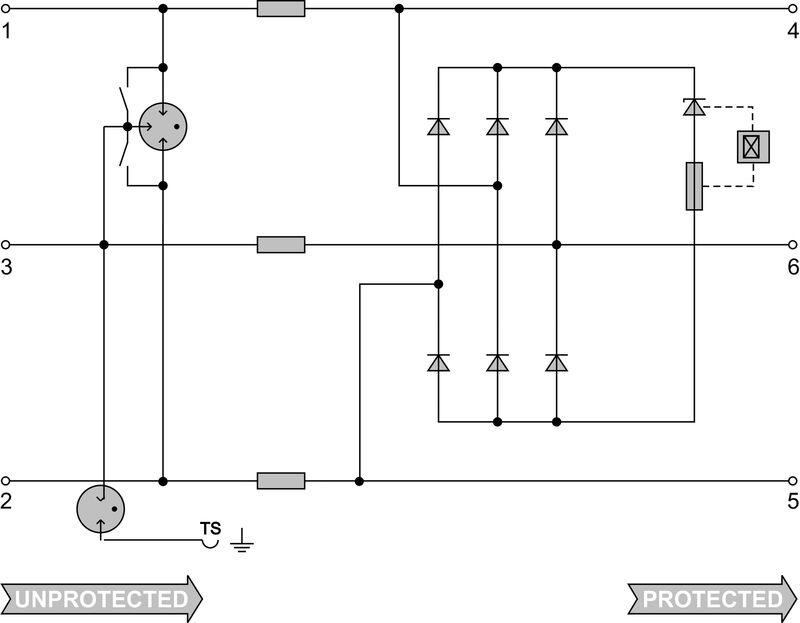

Elektromos adatok

Feszültség típusa
DC

Általános adatok

Védelmi osztály
IP20
Szín
Világoskék

IECEx/ATEX/cUL besorolás

ATEX - por feliratozás
II 1 D Ex ia IIIC T135 °C …T85 °C Da
ATEX - gáz feliratozás
II 1 G Ex ia IIC T4… T6 Ga
ATEX tanúsítvány
[ATEX Certificate](PDF/11ATEX0023X Iss 1 (D+E).pdf)
IEC Ex tanúsítvány
[IECEX Zertifikat](PDF/VSSC_IECEx DEK 11.0020x.pdf)
IECEx - por feliratozás
II 1 D Ex ia IIIC T135 °C …T85 °C Da
IECEx - gáz feliratozás
II 1 G Ex ia IIC T4… T6 Ga
cUL tanúsítvány
[cUL Certificate](pdf/VSSC.PDF)

Fontos megjegyzés

Termékinformáció
2. mód: Az az állapot, amikor az SPD feszültségszabályozó része rövidzárlatos volt az SPD-n belüli nagyon alacsony impendancia miatt. A vonal nem működik, a mérőberendezés azonban továbbra is védve van rövidzárlat ellen.

Besorolások

ETIM 7.0
EC000943
ETIM 8.0
EC000943
ETIM 9.0
EC000943
ETIM 10.0
EC000943
ECLASS 12.0
27-17-15-02
ECLASS 13.0
27-17-15-02
ECLASS 14.0
27-17-15-02
ECLASS 15.0
27-17-15-02

Ajánlati specifikációs lapok

Hosszspecifikáció
Túlfeszültség-védelem egy darabból álló, 6,2 mm széles DIN-sín modullal PT100 jeláramkörhöz, 12 V DC, 3 huzalos technológiával. Ezzel egy max. 0,3 A-es, 3 vezetékes jel védelme biztosítható. A kapocs felszerelt helyzetében egyidejűleg egy szikraköz is létrejön a nagy impedanciájú föld felé a tartósín (föld) és a védőkapcsoló referencia-potenciálja (földelés) között. A kapocs szemmel történő azonosítása a védett kapcsolás típusa és a feszültségszint alapján. A kapocs címkézhető vagy jelölhető. ATEX változat. Robbanásbiztos területek következő gyújtásvédelmi típusaira bevizsgálva: Ex ia IIC / Ex iaD
Rövid specifikáció
Túlfeszültség-védelem egy darabból álló, 12,4 mm széles kapocssín modullal PT100 jeláramkörhöz, 3 huzalos technológiával. Verzió: 5 VDC ATEX-változat. Az robbanásvédelmi típusoknak megfelelően bevizsgálva EX-területeken: Ex ia IIC / Ex iaD.

Tanúsítványok

Jóváhagyások
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319227/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319238/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
ROHS
Megfelel
