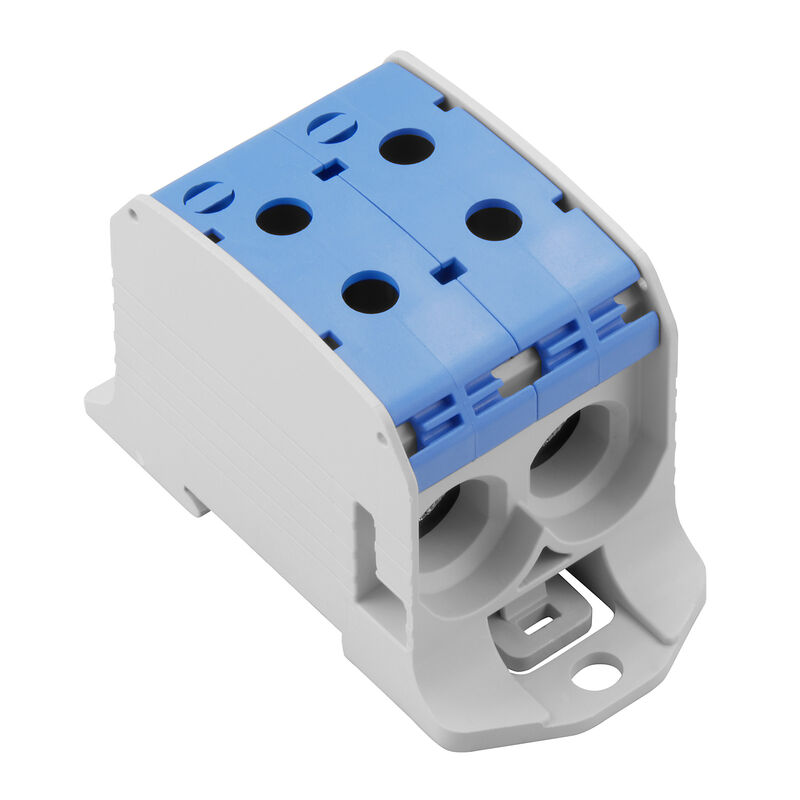

WPD 231 2X95/2X95 BL
Product image
WPD 231 2X95/2X95 BL
WPD 231 2X95/2X95 BL
WPD 231 2X95/2X95 BL
WPD 231 2X95/2X95 BL
WPD 231 2X95/2X95 BL

WPD 231 2X95/2X95 BL

Potenciálelosztó kapocs, Csavaros csatlakozás, kék, 95 mm², 232 A, 1000 V, Csatlakozások száma: 4, Szintek száma: 1

Cikkszám 2502710000
Nyissa meg a konfigurátorban
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 6 Kapcsolódó termékek 54
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Anyag adatok PT OKIECEx/ATEX névleges adat Rendszer specifikációk Kiegészítő műszaki adatok Rögzíthető vezetékek (kiegészítő csatlakozás) Rögzíthető vezetékek (névleges csatlakozás) Általános Névleges adatok UL névleges adatok Fontos megjegyzés Besorolások

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/1eda190c-1eea-43bb-9dc8-922367553621/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Általános rendelési adatok

Változat
Potenciálelosztó kapocs, Csavaros csatlakozás, kék, 95 mm², 232 A, 1000 V, Csatlakozások száma: 4, Szintek száma: 1
Rendelési szám
2502710000
Típus
WPD 231 2X95/2X95 BL
GTIN (EAN)
4050118516531
Qty.
1 Darab

Méretek és tömegek

Mélység
57 mm
Mélység (coll)
2,244 inch
Magasság
93 mm
Magasság (coll)
3,661 inch
Szélesség
47 mm
Szélesség (coll)
1,85 inch
Nettó tömeg
178 g

Hőmérsékletek

Tárolási hőmérséklet
-25 °C...55 °C
Ambient temperature
-5 °C…40 °C
Folyamatos üzemi hőmérséklet., min.
-50 °C
Folyamatos üzemi hőmérséklet., max.
120 °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Anyag adatok

Alapanyag
Wemid
Szín
kék
UL 94 éghetőségi osztály
V-0

PT OKIECEx/ATEX névleges adat

Tanúsítvány száma (ATEX)
CNEX18ATEX0016U
Certificate No. (IECEX)
IECEXNEX18.0010U
Max. feszültség (ATEX)
880 V
Áram (ATEX)
232 A
Vezetékkeresztmetszet, max. (ATEX)
95 mm²
Max. feszültség (IECEX)
880 V
Áram (IECEX)
232 A

Rendszer specifikációk

Változat
Csavaros csatlakozás
Véglap szükséges
Nem
Potenciálok száma
1
Szintek száma
1
Rögzítési pontok száma szintenként
4
Keresztkötött szintek belül
Nem
PE-csatlakozás
Nem
Tartósín
TS 35
PE működés
Nem

Kiegészítő műszaki adatok

Felszerelés típusa
Felpattintható
Robbanásbiztosság szempontjából bevizsgált változat
Igen
Telepítési útmutató
Tartósínek / szerelőlapok

Rögzíthető vezetékek (kiegészítő csatlakozás)

Csatlakozás típusa, kiegészítő csatlakozás
Csavaros csatlakozás

Rögzíthető vezetékek (névleges csatlakozás)

Clamping range, max.
95 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
70 mm²
przekrój przyłącza przewodu AWG, min.
AWG 16
Průřez propojení AWG, max.
AWG 3/0
Směr připojení
oldalt
Tipo de conexión
Csavaros csatlakozás
Type of connection 2
Csavaros csatlakozás
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
10 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max.
95 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min.
10 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás
95 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás
10 mm²
Wire connection cross section, finely stranded, max.
95 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
10 mm²
Zakres zaciskania, min.
10 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
10 mm²
결선 수
4

Általános

Pólusszám
1
Szabványok
IEC 60947-7-1
UL 1059
CSA
Tartósín
TS 35
Telepítési útmutató
Tartósínek / szerelőlapok
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 3/0
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 16

Névleges adatok

Névleges keresztmetszet
95 mm²
Névleges feszültség
1 000 V
Névleges AC feszültség
1 000 V
Névleges DC feszültség
1 000 V
Névleges áram
232 A
Áram maximum vezetékoknál
232 A
Szabványok
IEC 60947-7-1
UL 1059
CSA
Fajlagos ellenállás az IEC 60947-7-x szerint
0,14 mΩ
Névleges lökőfeszültség
8 kV
Teljesítményveszteség az IEC 60947-7-x szerint
7,42 W
Rövid idejű határáram ellenállás
8/20 µs 50 kA-rel
Szennyezés súlyossága
3
Túlfeszültség kategória
III

UL névleges adatok

Tanúsítvány száma (cURus)
E60693

Fontos megjegyzés

Termékinformáció
You will find additional information in the downloadsection of the onlinecatalogue

Besorolások

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
