接线端子ZDK 2.5/3AN
产品图片

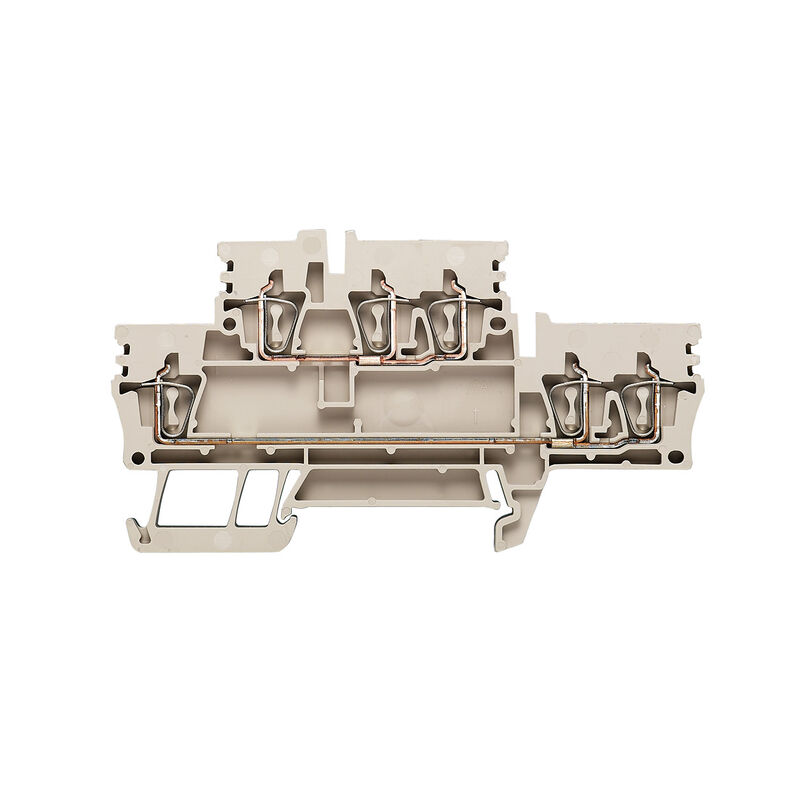

接线端子ZDK 2.5/3AN

接线端子ZDK 2.5/3AN

直通型接线端子, 弹片联接, 2.5 mm², 800 V, 24 A, 深褐

商品编号 1924510000
在配置器中打开
下载技术数据页 工程支持 产品下载
配件 14 相关商品 1056
审批 通用订货数据 尺寸和重量 温度 环保产品合规 材料参数 额定数据IECEx/ATEX 系统特征值 其它技术参数 可压接导线 (其它联接) 可压接导线 (额定联接) 额定数据（CSA） 通用的 额定数据 额定数据（UL） 分类

审批

认证
