ZP 2.5/1AN

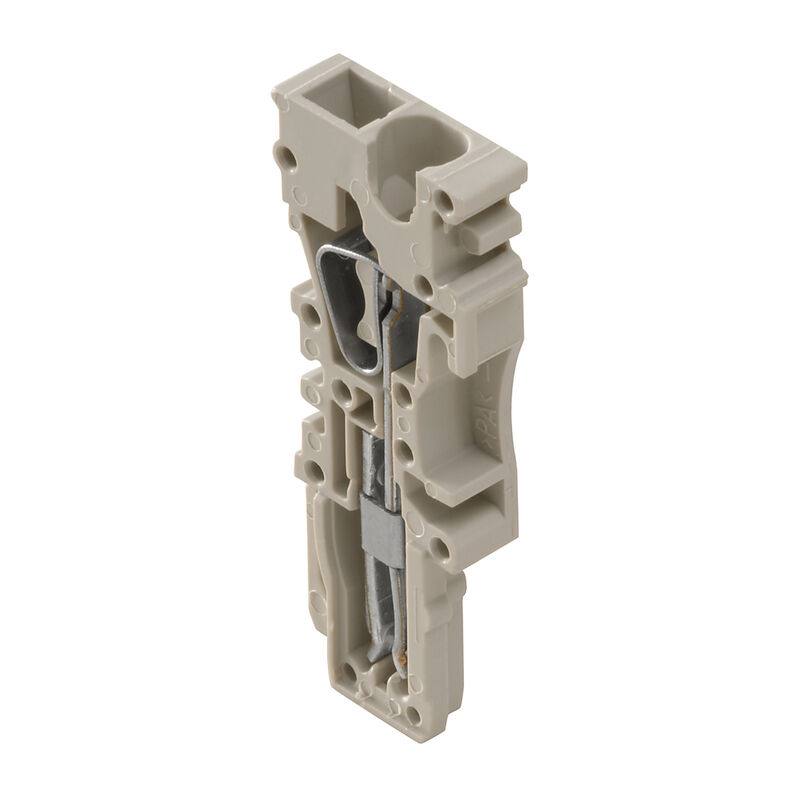

Obrázek výrobku

ZP 2.5/1AN

Z řada, Zásuvný konektor, Tmavě béžová, Přímá montáž

ID výrobku 1875150000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 9 Je příslušenstvím 1 Příbuzné výrobky 325
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Specifikace systému Další technická data Vodiče k upevnění svorkou (jmenovité připojení) CSA data hodnocení Všeobecně Data hodnocení UL data hodnocení Obrázky produktů Klasifikace

Osvědčení

인증
![](https://assets.dam.weidmueller.com/assets/api/bd70fd7c-25a7-46d9-a404-2588bf18d09f/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Všeobecné objednací údaje

Versione
Z řada, Zásuvný konektor, Tmavě béžová, Přímá montáž
Order No.
1875150000
Tipo
ZP 2.5/1AN
GTIN (EAN)
4032248465163
Množství
50 ks

Rozměry a hmotnosti

Profondità
41 mm
Hloubka (v palcích)
1,614 inch
Posizione verticale
23 mm
Altezza (pollici)
0,906 inch
Larghezza
5,1 mm
Šířka (v palcích)
0,201 inch
Čistá hmotnost
2,776 g

Teploty

Storage temperature
-25 °C...55 °C
Okolní teplota
-50 °C…75 °C
Trvalá provozní teplota, min.
−50 °C
Trvalá provozní teplota, max.
120 °C

Shoda produktu s prostředím

RoHS Compliance Status
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje materiálu

Základní materiál
Wemid
Barevný
Tmavě béžová
Klasifikace hořlavosti UL 94
V-0

Specifikace systému

Verze
Konektory - zástrčky
lze zapojit
Připojení tažnou pružinou
Nutná koncová deska
Ano
Počet potenciálů
1
Počet úrovní
1
Počet svěrných bodů na úroveň
1
Úrovně propojené interně
Ne
PE připojení
Ne

Další technická data

Návod k instalaci
Přímá montáž
Otevřené strany
pravá
Typ montáže
Zapojeno

Vodiče k upevnění svorkou (jmenovité připojení)

Délka odizolování
10 mm
Délka tubusu pro vodičovou koncovku bez plastové objímky DIN 46228/1
  • Průřez připojení vodiče:
    • jmen.:
      0,5 mm²
  • Průřez připojení vodiče:
    • jmen.:
      0,75 mm²
  • Průřez připojení vodiče:
    • jmen.:
      1 mm²
  • Průřez připojení vodiče:
    • jmen.:
      1,5 mm²
  • Průřez připojení vodiče:
    • jmen.:
      2,5 mm²
Délka tubusu pro vodičovou koncovku s plastovou objímkou DIN 46228/4
  • Průřez připojení vodiče:
    • jmen.:
      0,5 mm²
  • Průřez připojení vodiče:
    • jmen.:
      0,75 mm²
  • Průřez připojení vodiče:
    • jmen.:
      1 mm²
  • Průřez připojení vodiče:
    • jmen.:
      1,5 mm²
  • Průřez připojení vodiče:
    • jmen.:
      2,5 mm²
Měřidlo podle IEC 60947-1
A2
Počet připojení
1
Průřez propojení AWG, max.
AWG 12
Průřez propojení AWG, min.
AWG 26
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,13 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,13 mm²
Průřez připojení vodiče, pevné jádro, max.
4 mm²
Průřez připojení vodiče, pevné jádro, min.
0,13 mm²
Průřez připojení vodičů, jemně stáčené, max.
4 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,13 mm²
Průřez připojení vodičů, splétané, min.
0,13 mm²
Směr připojení
vrchol
Typ připojení
Zásuvné připojení Plug-in
Upínací rozsah, max.
4 mm²
Upínací rozsah, min.
0,13 mm²
Velikost nože
0,6 x 3,5 mm

CSA data hodnocení

Průřez vodiče max. (cCSAusX)
12 AWG
Průřez vodiče min. (cCSAusX)
26 AWG
Velikost napětí C (cCSAus)
300 V
Velikost napětí D (cCSAus)
600 V
Velikost proudu C (cCSAus)
20 A
Velikost proudu D (cCSAus)
5 A
Číslo osvědčení (cCSAus)
154685-1460993

Všeobecně

Antal poler
1
Installation advice
Přímá montáž
Průřez propojení AWG, min.
AWG 26
Standardy
V souladu s normou IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.
AWG 12

Data hodnocení

Jmenovitý průřez
2,5 mm²
Jmenovité napětí
500 V
Jmenovité DC napětí
500 V
Jmenovitý proud
24 A
Proud při maximu vodičů
24 A
Standardy
V souladu s normou IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
1,33 mΩ
Jmenovité impulzní výdržné napětí
6 kV
Jmenovité napětí k sousední svorce při impulzu
6 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
0,77 W
Závažnost znečištění
3

UL data hodnocení

Průřez vodiče propojení v terénu max. (cURus)
12 AWG
Průřez vodiče propojení v terénu min. (cURus)
26 AWG
Průřez vodiče propojení z výroby max. (cURus)
12 AWG
Průřez vodiče propojení z výroby min. (cURus)
26 AWG
Velikost napětí C (cURus)
300 V
Velikost napětí D (cURus)
600 V
Velikost proudu C (cURus)
20 A
Velikost proudu D (cURus)
5 A
Č. osvědčení (cURus)
E60693

Obrázky produktů

Titolo dell'immagine 02
Obrázek výrobku
Podnadpis obrázku-02
Podobné ilustraci

Klasifikace

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
