ZP 2.5/1AN/3 GN/BE

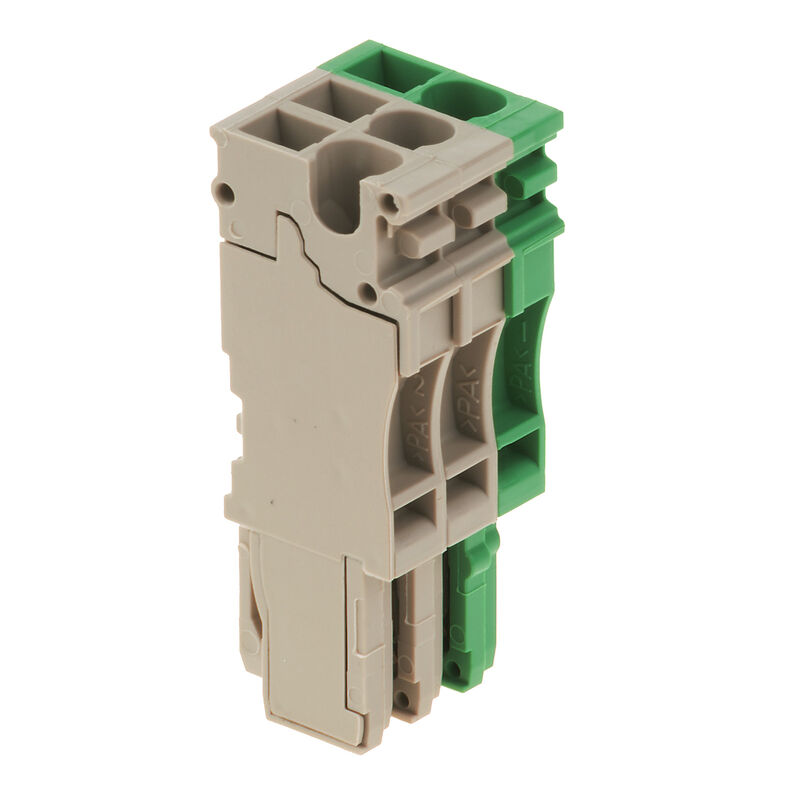

Product image

ZP 2.5/1AN/3 GN/BE

Z-series, Plug-in connector, beige, Direct mounting

Tuotteen tunnus 1867100000
Lataa tietosivu Инженерная поддержка Загрузка продуктов
Аксессуары 8 Связанные продукты 317
Agréments General ordering data Dimensioni e pesi 온도 환경 제품 규정 준수 Material data System specifications Aaltri dati tecnici Conductors for clamping (rated connection) CSA névleges adatok Általános Dati dimensionamento UL névleges adatok Классификации

Agréments

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/bd70fd7c-25a7-46d9-a404-2588bf18d09f/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

General ordering data

Változat
Z-series, Plug-in connector, beige, Direct mounting
Rendelési szám
1867100000
Típus
ZP 2.5/1AN/3 GN/BE
GTIN (EAN)
4032248475643
Qty.
25 Pieza

Dimensioni e pesi

Mélység
41 mm
Depth (inches)
1,614 inch
Magasság
16 mm
Высота (в дюймах)
0,63 inch
Szélesség
15,3 mm
Szélesség (coll)
0,602 inch
Nettó tömeg
10,28 g

온도

Tárolási hőmérséklet
-25 °C...55 °C
Ambient temperature
-50 °C…75 °C
Folyamatos üzemi hőmérséklet., min.
-50 °C
Folyamatos üzemi hőmérséklet., max.
120 °C

환경 제품 규정 준수

RoHS megfelelőségi állapot
준수, 예외 미존재
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Material data

Alapanyag
Wemid
Szín
sötétbézs
UL 94 éghetőségi osztály
V-0

System specifications

Változat
Set of connectors
pluggable
Tension-clamp connection
Véglap szükséges
Nie
Potenciálok száma
3
Szintek száma
1
Rögzítési pontok száma szintenként
1
Keresztkötött szintek belül
Ne
PE-csatlakozás
Yes

Aaltri dati tecnici

Felszerelés típusa
플러그
Nyitott oldala
zárt
Telepítési útmutató
Közvetlen rögzítés

Conductors for clamping (rated connection)

Csatlakozás típusa
Plug-in connection
Csatlakozási irány
top
Csatlakozások száma
3
Csupaszolási hossz
10 mm
Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min.
0,13 mm²
Kés mérete
0,6 x 3,5 mm
Mérőeszköz, IEC 60947-1
A2
Műanyag gallér nélküli érvéghüvely csőhossza DIN 46228/1
  • Vezetékcsatlakozás keresztmetszete:
    • névleges:
      0,5 mm²
  • Vezetékcsatlakozás keresztmetszete:
    • névleges:
      0,75 mm²
  • Vezetékcsatlakozás keresztmetszete:
    • névleges:
      1 mm²
  • Vezetékcsatlakozás keresztmetszete:
    • névleges:
      1,5 mm²
  • Vezetékcsatlakozás keresztmetszete:
    • névleges:
      2,5 mm²
Műanyag galléros érvéghüvely csőhossza DIN 46228/4
  • Vezetékcsatlakozás keresztmetszete:
    • névleges:
      0,5 mm²
  • Vezetékcsatlakozás keresztmetszete:
    • névleges:
      0,75 mm²
  • Vezetékcsatlakozás keresztmetszete:
    • névleges:
      1 mm²
  • Vezetékcsatlakozás keresztmetszete:
    • névleges:
      1,5 mm²
  • Vezetékcsatlakozás keresztmetszete:
    • névleges:
      2,5 mm²
Rögzítési tartomány, névleges csatlakozás, max.
4 mm²
Rögzítési tartomány, névleges csatlakozás, min.
0,13 mm²
Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min.
0,13 mm²
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 12
Vezeték csatlakozási keresztmetszet, finomsodratú, max.
4 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
0,13 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max.
2,5 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min.
0,13 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás
4 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás
0,13 mm²

CSA névleges adatok

C feszültség nagyság (cCSAus)
300 V
C áram nagyság (cCSAus)
20 A
D feszültség nagyság (cCSAus)
600 V
D áram nagyság (cCSAus)
5 A
Huzalkeresztmetszet, max. (cCSAusX)
12 AWG
Huzalkeresztmetszet, min. (cCSAusX)
26 AWG
Tanúsítvány száma (cCSAus)
154685-1460993

Általános

Pólusszám
3
Szabványok
IEC 60947-7-1 szerint
Telepítési útmutató
Közvetlen rögzítés
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 12

Dati dimensionamento

Névleges keresztmetszet
2,5 mm²
Névleges feszültség
500 V
Névleges feszültség a szomszédos kapcsokra vonatkozóan
500 V
A bilincses tartó és dugaszolható rendszer max. feszültsége
690 V
Névleges DC feszültség
500 V
Névleges áram
24 A
Áram maximum vezetékoknál
24 A
Szabványok
IEC 60947-7-1 szerint
Resistenza di passaggio conforme a IEC 60947-7-x
1,33 mΩ
Névleges lökőfeszültség
6 kV
Névleges lökőfeszültség a szomszédos kapocs felé
6 kV
Teljesítményveszteség az IEC 60947-7-x szerint
0,77 W

UL névleges adatok

C feszültség nagyság (cURus)
300 V
Corrente Gr C (cURus)
20 A
D feszültség nagyság (cURus)
600 V
D áram nagyság (cURus)
5 A
Tanúsítvány száma (cURus)
E60693
Vezetékméret, gyári vezetékezés, max. (cURus)
12 AWG
Vezetékméret, gyári vezetékezés, min. (cURus)
26 AWG
Vezetékméret, terepi vezetékezés, min. (cURus)
26 AWG
Vezetékméret, terepi vezetékzés max. (cURus)
12 AWG

Классификации

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
