A3C 10

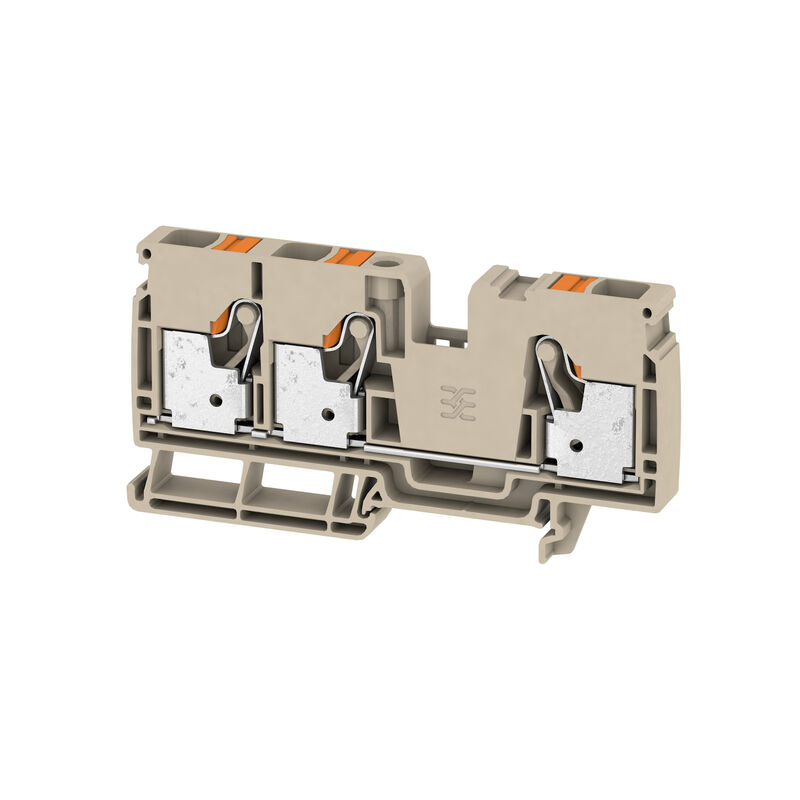

Durchgangs-Reihenklemme, PUSH IN, 10 mm², 1000 V, 57 A, dunkelbeige

Art.-Nr. 2490520000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Durchgangs-Reihenklemme, PUSH IN, 10 mm², 1000 V, 57 A, dunkelbeige
Best.-Nr.	2490520000
Art	A3C 10
GTIN (EAN)	4050118500394
VPE	25 Stück

Abmessungen und Gewichte

Tiefe	51,5 mm
Tiefe (inch)	2,028 inch
Tiefe inklusive Tragschiene	52,5 mm
Höhe	102 mm
Höhe (inch)	4,016 inch
Breite	10 mm
Breite (inch)	0,394 inch
Nettogewicht	43,691 g

Temperaturen

Lagertemperatur	-25 °C...55 °C
Dauergebrauchstemperatur, min.	-60 °C
Dauergebrauchstemperatur, max.	130 °C

Umweltanforderungen

RoHS-Konformitätsstatus	Konform ohne Ausnahme
REACH SVHC	No SVHC above 0.1 wt%

Werkstoffdaten

Werkstoff	Wemid
Farbe	dunkelbeige
Farbe Betätigungselemente	orange
Brennbarkeitsklasse nach UL 94	V-0

Bemessungsdaten IECEx/ATEX

Kennzeichnung EN 60079-7	Ex eb II C Gb
Kennzeichnung Ex 2014/34/EU	II 2 G D

Systemkennwerte

Abschlussplatte erforderlich	Ja
Anzahl der Potentiale	1
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	3
Anzahl der Potentiale pro Etage	1
Etagen intern gebrückt	Nein
Tragschiene	TS 35

weitere technische Daten

Befestigungsart	einschnappbar
Einbauhinweis	Tragschiene
explosionsgeprüfte Ausführung	Ja
mit Rastzapfen	Nein
Montageart	TS 35
Offene Seiten	rechts
rastbar	Nein

Klemmbare Leiter (Weiterer Anschluss)

Anschlussart, weiterer Anschluss

PUSH IN

Klemmbare Leiter (Bemessungsanschluss)

Abisolierlänge	18 mm
Anschlussart	PUSH IN
Anschlussrichtung	oben
Anzahl Anschlüsse	3
Klemmbereich, max.	16 mm²
Klemmbereich, min.	0,5 mm²
Klingenmaß	1,0 x 5,5 mm
Lehrdorn nach 60 947-1	A6
Leiteranschlussquerschnitt AWG, max.	AWG 6
Leiteranschlussquerschnitt AWG, min.	AWG 20
Leiteranschlussquerschnitt, eindrähtig, max.	10 mm²
Leiteranschlussquerschnitt, eindrähtig, min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.	10 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.	10 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.	16 mm²
Leiteranschlussquerschnitt, feindrähtig, min.	0,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.	16 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.	0,5 mm²
Rohrlänge für AEH mit Kunststoffkragen DIN 46228/4	Rohrlänge: min.: 18 mm Leiteranschlussquerschnitt: min.: 1,5 mm² max.: 4 mm² Rohrlänge: min.: 12 mm max.: 18 mm Leiteranschlussquerschnitt: min.: 6 mm² max.: 10 mm²
Rohrlänge für AEH ohne Kunststoffkragen DIN 46228/1	Rohrlänge: nominal: 18 mm Leiteranschlussquerschnitt: min.: 1,5 mm² max.: 10 mm²
Rohrlänge für Zwillingsaderendhülse	Rohrlänge: nominal: 18 mm Leiteranschlussquerschnitt: min.: 0,75 mm² max.: 1 mm² Rohrlänge: min.: 12 mm max.: 18 mm Leiteranschlussquerschnitt: min.: 1,5 mm² max.: 4 mm²
Zwillings-Aderendhülse, max.	4 mm²
Zwillings-Aderendhülse, min.	0,5 mm²

Bemessungsdaten nach CSA

Leiterquerschnitt max (CSA)	6 AWG
Leiterquerschnitt min (CSA)	20 AWG
Spannung Gr B (CSA)	600 V
Spannung Gr C (CSA)	600 V
Spannung Gr D (CSA)	600 V
Strom Gr B (CSA)	55 A
Strom Gr C (CSA)	55 A
Strom Gr D (CSA)	5 A
Zertifikat-Nr. (CSA)	200039-70089609

Allgemeines

Einbauhinweis	Tragschiene
Leiteranschlussquerschnitt AWG, max.	AWG 6
Leiteranschlussquerschnitt AWG, min.	AWG 20
Normen	DIN EN 60947-7-1
Tragschiene	TS 35

Bemessungsdaten

Bemessungsquerschnitt	10 mm²
Bemessungsspannung	1.000 V
Bemessungsspannung DC	1.000 V
Nennstrom	57 A
Strom bei max. Leiter	57 A
Normen	DIN EN 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x	0,56 mΩ
Bemessungsstoßspannung	8 kV
Verlustleistung gemäß IEC 60947-7-x	1,82 W
Verschmutzungsgrad	3
Überspannungskategorie	III

Bemessungsdaten nach UL

Leitergr. Factory wiring max (cURus)	6 AWG
Leitergr. Factory wiring min (cURus)	20 AWG
Leitergr. Field wiring max (cURus)	6 AWG
Leitergr. Field wiring min (cURus)	20 AWG
Spannung Gr B (cURus)	600 V
Spannung Gr C (cURus)	600 V
Spannung Gr D (cURus)	600 V
Strom Gr B (cURus)	55 A
Strom Gr C (cURus)	55 A
Strom Gr D (cURus)	5 A
Zertifikat-Nr. (cURus)	E60693

Downloads

Zulassung / Zertifikat / Konformitätsdokument	[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_103916) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253939) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58128) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58163) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178457) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) [20-AV4BO-0269U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318070) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_47981)
Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66262)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2490520000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2490520000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2490520000&norm=0)
Ausschreibungstext	[Klippon® Connect 2490520000 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_76145) [Klippon® Connect 2490520000 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_76146)
Anwenderdokumentation	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI A3C 10](https://mdcop.weidmueller.com/mediadelivery/asset/900_106001) [User Manual AXC 1.5-16](https://mdcop.weidmueller.com/mediadelivery/asset/900_229201)
Sicherheitsinformationen	[Go to website](https://www.weidmueller.com/int/service/safety_info.jsp)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)

Klassifikationen

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-01
ECLASS 14.0	27-25-01-01

Zulassungen

Zulassungen	![BURVER](/picture/BURVER.gif) ![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) ![CURUSEX](/picture/CURUSEX.gif) ![DETNORVER](/picture/DETNORVER.gif) ![KEMAKEUR](/picture/KEMAKEUR.gif) ![KOSHAEX](/picture/KOSHAEX.gif) ![UKEX](/picture/UKEX.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](LINK/UL_search.html)
Zertifikat-Nr. (cURus)	E60693
Zertifikat-Nr. (cURusEX)	E184763
