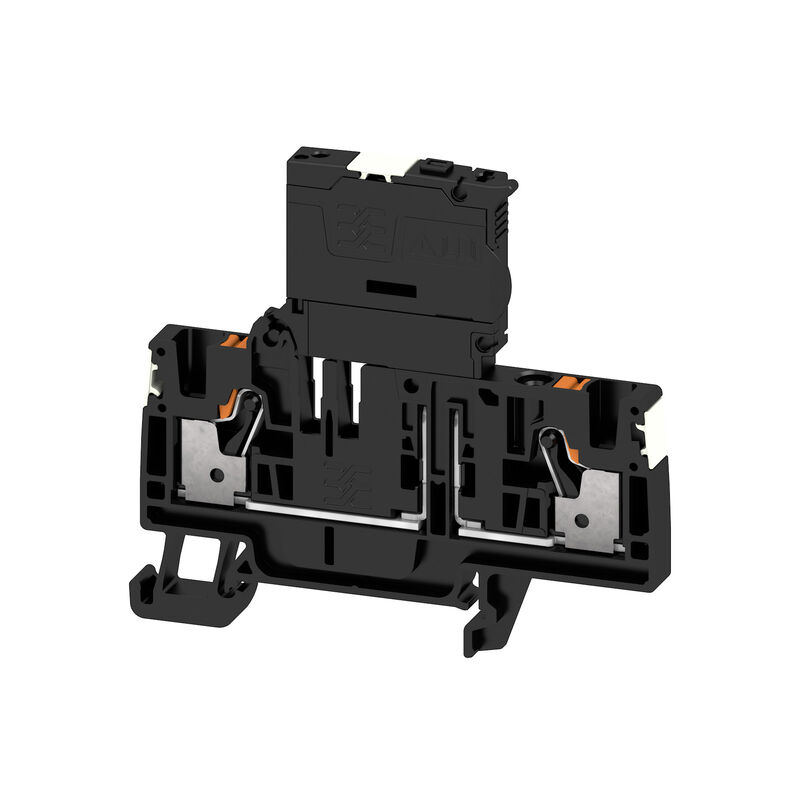

AFS 4 2C DL BK

Sicherungs-Reihenklemme, PUSH IN, 4 mm², 400 V, 6.3 A, schwarz

Art.-Nr. 2675250000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Sicherungs-Reihenklemme, PUSH IN, 4 mm², 400 V, 6.3 A, schwarz
Best.-Nr.	2675250000
Art	AFS 4 2C DL BK
GTIN (EAN)	4050118733440
VPE	50 Stück

Abmessungen und Gewichte

Tiefe	68,5 mm
Tiefe (inch)	2,697 inch
Tiefe inklusive Tragschiene	69 mm
Höhe	74 mm
Höhe (inch)	2,913 inch
Breite	6,1 mm
Breite (inch)	0,24 inch
Nettogewicht	18,6 g

Temperaturen

Lagertemperatur	-25 °C...55 °C
Dauergebrauchstemperatur, min.	-60 °C
Dauergebrauchstemperatur, max.	130 °C

Umweltanforderungen

RoHS-Konformitätsstatus	Konform ohne Ausnahme
REACH SVHC	No SVHC above 0.1 wt%

Werkstoffdaten

Werkstoff	Wemid
Farbe	schwarz
Brennbarkeitsklasse nach UL 94	V-0

Bemessungsdaten IECEx/ATEX

Zertifikat-Nr. (ATEX)	TUEV17ATEX8064U
Zertifikat-Nr. (IECEX)	IECEXTUR17.0030U
Spannung max (ATEX)	250 V
Strom (ATEX)	6.3 A
Leiterquerschnitt max (ATEX)	4 mm²
Spannung max (IECEX)	250 V
Strom (IECEX)	6.3 A
Leiterquerschnitt max (IECEX)	4 mm²

Systemkennwerte

Abschlussplatte erforderlich	Ja
Anzahl der Potentiale	1
Anzahl der Etagen	1
Anzahl der Potentiale pro Etage	1
Tragschiene	TS 35
N-Funktion	Nein
PE-Funktion	Nein
PEN-Funktion	Nein

weitere technische Daten

Montageart	TS 35
Offene Seiten	rechts

Klemmbare Leiter (Weiterer Anschluss)

Anschlussart, weiterer Anschluss

PUSH IN

Klemmbare Leiter (Bemessungsanschluss)

Abisolierlänge	12 mm
Anschlussart	PUSH IN
Anschlussart 2	PUSH IN
Anschlussrichtung	oben
Anzahl Anschlüsse	2
Klemmbereich, max.	6 mm²
Klemmbereich, min.	0,14 mm²
Klingenmaß	0,6 x 3,5 mm
Lehrdorn nach 60 947-1	A4
Leiteranschlussquerschnitt AWG, max.	AWG 12
Leiteranschlussquerschnitt AWG, min.	AWG 26
Leiteranschlussquerschnitt, eindrähtig, max.	4 mm²
Leiteranschlussquerschnitt, eindrähtig, min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.	4 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.	6 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.	6 mm²
Leiteranschlussquerschnitt, feindrähtig, min.	0,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.	6 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.	0,5 mm²
Rohrlänge für AEH mit Kunststoffkragen DIN 46228/4	Rohrlänge: min.: 6 mm max.: 12 mm Leiteranschlussquerschnitt: min.: 0,5 mm² max.: 1 mm² Rohrlänge: min.: 8 mm max.: 12 mm Leiteranschlussquerschnitt: min.: 1,5 mm² max.: 2,5 mm² Rohrlänge: min.: 10 mm max.: 12 mm Leiteranschlussquerschnitt: nominal: 4 mm²
Rohrlänge für AEH ohne Kunststoffkragen DIN 46228/1	Rohrlänge: min.: 6 mm max.: 10 mm Leiteranschlussquerschnitt: min.: 0,5 mm² max.: 1 mm² Rohrlänge: min.: 7 mm max.: 12 mm Leiteranschlussquerschnitt: min.: 1,5 mm² max.: 2,5 mm² Rohrlänge: min.: 9 mm max.: 15 mm Leiteranschlussquerschnitt: min.: 4 mm² max.: 6 mm²
Rohrlänge für Zwillingsaderendhülse	Rohrlänge: min.: 8 mm max.: 12 mm Leiteranschlussquerschnitt: min.: 0,5 mm² max.: 1,5 mm²
Zwillings-Aderendhülse, max.	1,5 mm²
Zwillings-Aderendhülse, min.	0,5 mm²

Allgemeines

Leiteranschlussquerschnitt AWG, max.	AWG 12
Leiteranschlussquerschnitt AWG, min.	AWG 26
Normen	DIN EN 60947-7-3
Tragschiene	TS 35

Bemessungsdaten

Bemessungsquerschnitt	4 mm²
Bemessungsspannung	400 V
Bemessungsspannung DC	400 V
Nennstrom	6,3 A
Strom bei max. Leiter	6,3 A
Normen	DIN EN 60947-7-3
Durchgangswiderstand gemäß IEC 60947-7-x	1 mΩ
Bemessungsstoßspannung	4 kV
Verlustleistung gemäß IEC 60947-7-x	1,02 W
Verschmutzungsgrad	3
Überspannungskategorie	III

Downloads

Zulassung / Zertifikat / Konformitätsdokument	[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58111) [20-AV4BO-0273U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318074) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153816) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_304000)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2675250000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2675250000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2675250000&norm=0)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)

Klassifikationen

ETIM 6.0	EC000899
ETIM 7.0	EC000899
ETIM 8.0	EC000899
ETIM 9.0	EC000899
ECLASS 9.0	27-14-11-16
ECLASS 9.1	27-14-11-16
ECLASS 10.0	27-14-11-16
ECLASS 11.0	27-14-11-16
ECLASS 12.0	27-14-11-16
ECLASS 13.0	27-25-01-13
ECLASS 14.0	27-25-01-13

Zulassungen

Zulassungen	![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CURUSEX](/picture/CURUSEX.gif) ![IECEXTUR](/picture/IECEXTUR.gif) ![KOSHAEX](/picture/KOSHAEX.gif) ![TUEVNATEX](/picture/TUEVNATEX.gif) ![UKEX](/picture/UKEX.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](LINK/UL_search.html)
