ASK 1/EN LD 1D 230VAC

ASK 1/EN LD 1D 230VAC

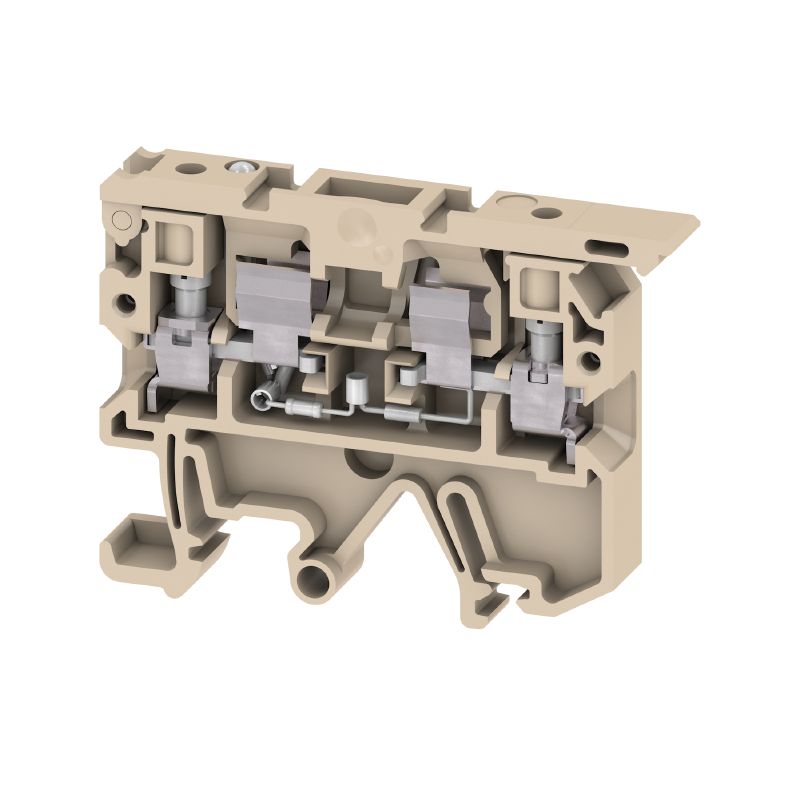

Svorka pojistky, Šroubové připojení, béžová / žlutá, 4 mm², 6.3 A, 230 V, Počet připojení: 2, Počet úrovní: 1, TS 35, TS 32

ID výrobku 0225760000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 23 Příbuzné výrobky 228
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Specifikace systému Další technická data Vodiče k upevnění (další připojení) Vodiče k upevnění svorkou (jmenovité připojení) Pojistkové svorkovnice Všeobecně Data hodnocení UL data hodnocení Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E60693

Všeobecné objednací údaje

Verze
Svorka pojistky, Šroubové připojení, béžová / žlutá, 4 mm², 6.3 A, 230 V, Počet připojení: 2, Počet úrovní: 1, TS 35, TS 32
Číslo objednávky
0225760000
Typ
ASK 1/EN LD 1D 230VAC
GTIN (EAN)
4008190126773
Množství
25 ks

Rozměry a hmotnosti

Hloubka
51,5 mm
Hloubka (v palcích)
2,028 inch
Výška
58 mm
Výška (v palcích)
2,283 inch
Šířka
8,1 mm
Šířka (v palcích)
0,319 inch
Čistá hmotnost
12,003 g

Teploty

Skladovací teplota
-25 °C...55 °C
Okolní teplota
-5 °C…40 °C
Trvalá provozní teplota, min.
-50 °C
Trvalá provozní teplota, max.
100 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
b52a5893-ff9e-4f40-a221-35f12de6af41

Údaje materiálu

Základní materiál
PA 66
Barevný
béžová / žlutá
Klasifikace hořlavosti UL 94
V-2

Specifikace systému

Verze
Šroubové připojení
Pojistková kazeta
s LED
Jeden konec bez konektoru
Nutná koncová deska
Ano
Počet potenciálů
1
Počet úrovní
1
Počet svěrných bodů na úroveň
2
Počet pólů na řadu
1
Úrovně propojené interně
Ne
PE připojení
Ne
Nosná lišta
TS 35
TS 32
N-funkce
Ne
PE funkce
Ne
Funkce PEN
Ne

Další technická data

Otevřené strany
pravá
Počet podobných svorek
1
Typ montáže
Příchytka

Vodiče k upevnění (další připojení)

Connection type, additional connection
Šroubové připojení

Vodiče k upevnění svorkou (jmenovité připojení)

Coppia di serraggio, max.
0,8 Nm
Csatlakozási irány
na straně
Dvojdutinka, max.
1,5 mm²
Dvojdutinka, max.
0,5 mm²
Mérőeszköz, IEC 60947-1
A3
Počet připojení
2
Průřez propojení AWG, min.
AWG 26
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
4 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,13 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
4 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,13 mm²
Průřez připojení vodiče, pevné jádro, max.
4 mm²
Průřez připojení vodiče, pevné jádro, min.
0,13 mm²
Průřez připojení vodičů, jemně splétané, min.
0,13 mm²
Průřez připojení vodičů, jemně stáčené, max.
4 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,13 mm²
Průřez připojení vodičů, splétané, max.
4 mm²
Průřez připojení vodičů, splétané, min.
0,13 mm²
Svěrný šroub
M 3
Type of connection 2
Šroubové připojení
Upínací rozsah, max.
4 mm²
Upínací rozsah, min.
0,13 mm²
Velikost nože
0,6 x 3,5 mm
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Úroveň krouticího momentu s elektrickým šroubovákem DMS
2
Вид соединения
Šroubové připojení
조임 토크, 최소
0,6 Nm
탈피 길이
9 mm

Pojistkové svorkovnice

Displej
LED
Držák pojistky (držák kazety)
otočné
Kazetová pojistka
G-Si. 5 x 20
Provozní napětí, max.
230 V
Typ napětí ukazatele
AC

Všeobecně

Mounting rail
TS 35
TS 32
Normas
IEC 60947-7-3
Sección de conexión del conductor AWG, min.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 12

Data hodnocení

Jmenovitý průřez
4 mm²
Jmenovité napětí
230 V
Jmenovité DC napětí
230 V
Jmenovitý proud
6,3 A
Proud při maximu vodičů
6,3 A
Standardy
IEC 60947-7-3
Vnitřní odpor podle IEC 60947-7-x
1 mΩ
Jmenovité impulzní výdržné napětí
6 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
1,02 W
Závažnost znečištění
3

UL data hodnocení

Průřez vodiče propojení v terénu max. (UR)
12 AWG
Průřez vodiče propojení v terénu min. (UR)
22 AWG
Průřez vodiče propojení z výroby max. (UR)
12 AWG
Průřez vodiče propojení z výroby min. (UR)
26 AWG
Č. osvědčení (UR)
E60693

Důležitá poznámka

Informace o produktu
Napětí závisí na zvoleném pojistkovém prvku nebo na zvolené kontrolce

Klasifikace

ETIM 8.0
EC000899
ETIM 9.0
EC000899
ETIM 10.0
EC000899
ECLASS 14.0
27-25-01-13
ECLASS 15.0
27-25-01-13
