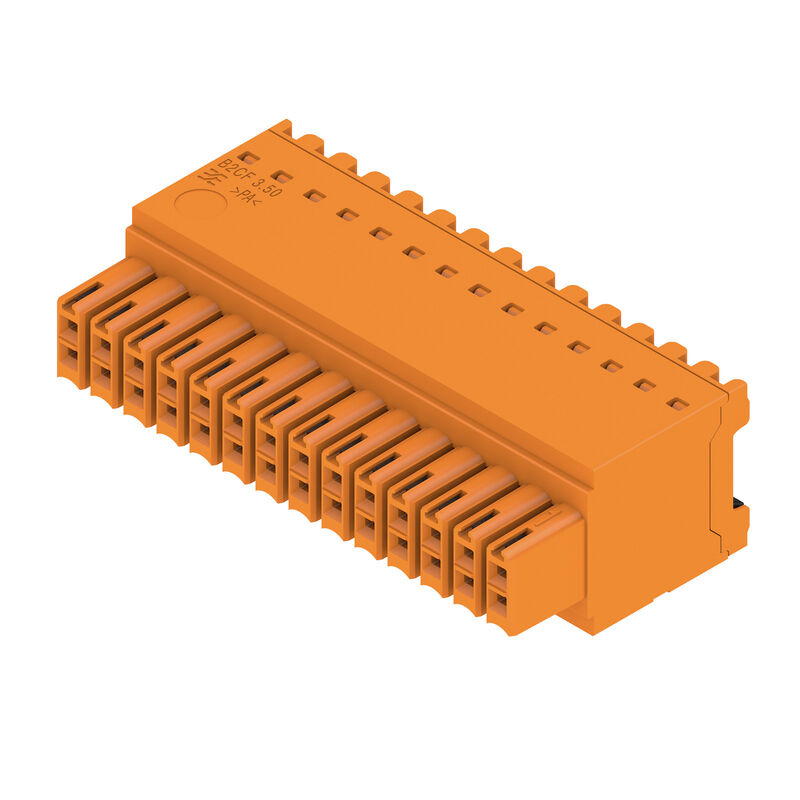

B2CF 3.50/28/180 SN OR BX
Изображение изделия

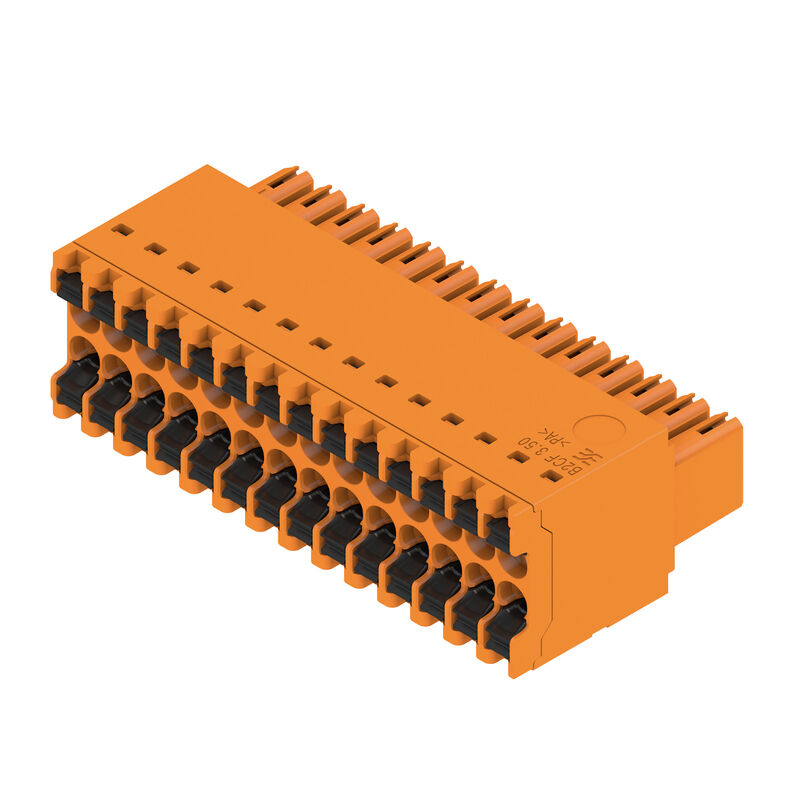

B2CF 3.50/28/180 SN OR BX
Изображение изделия
B2CF 3.50/28/180 SN OR BX
Graph
B2CF 3.50/28/180 SN OR BX
Преимущество изделия
Solid PUSH IN contact
Safe and durable
B2CF 3.50/28/180 SN OR BX
Преимущество изделия
Large connection cross-section
Up to 1.5 mm possible with ease
B2CF 3.50/28/180 SN OR BX
Преимущество изделия
Fast PUSH IN connection
Tool-free and touch-safe
B2CF 3.50/28/180 SN OR BX
Пример использования

B2CF 3.50/28/180 SN OR BX

PCB plug-in connector, female plug, 3.50 mm, Number of poles: 28, 180°, PUSH IN with push button, Clamping range, max. : 1.5 mm², Box

Référence produit 1277410000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 2 Pièces opposées 2 Autres produits de la même gamme 36
Approvals General ordering data Dimensions and weights Environmental Product Compliance System Parameters Material data Conductors suitable for connection Rated data acc. to IEC Rated data acc. to CSA Données nominales selon UL 1059 Packing Typové testy Important note Klassifikationen

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

General ordering data

Version
PCB plug-in connector, female plug, 3.50 mm, Number of poles: 28, 180°, PUSH IN with push button, Clamping range, max. : 1.5 mm², Box
Order No.
1277410000
Type
B2CF 3.50/28/180 SN OR BX
GTIN (EAN)
4050118067347
Qty.
36 Pièce
Indices de produit
IEC: 320 V / 13.4 A / 0.14 - 1.5 mm²
UL: 300 V / 9.5 A / AWG 30 - AWG 16
Emballage
Boîte

Dimensions and weights

Depth
25,25 mm
Depth (inches)
0,994 inch
Height
15,2 mm
Height (inches)
0,598 inch
Width
49 mm
Larghezza (pollici)
1,929 inch
Net weight
18,42 g

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%
Product Carbon Footprint
  • Du berceau à la porte:
    0.395 kg CO2eq.

System Parameters

제품군
OMNIMATE Signal - series B2C/S2C 3.50 - 2-row
결선 유형
Field connection
Wire connection method
PUSH IN, működtető gombbal
Raszter mm-ben (P)
3,5 mm
Delning i tum (P)
0,138 "
Conductor outlet direction
180°
Number of poles
28
L1, mm
45,5 mm
L1(인치)
1,791 "
Number of rows
1
Pin series quantity
2
Rated cross-section
15 mm²
Touch-safe protection acc. to DIN VDE 57 106
sicurezza per le dita
Protection au toucher selon DIN VDE 0470
IP20 plugged
Stupeň krytí
IP20
plně nainstalované
Codificable
Yes
Longitud de desaislado
10 mm
Lame de tournevis
0,4 x 2,5
Norme lame de tournevis
DIN 5264
Cycles d'enfichage
25
Force d'enfichage/pôle, max.
3,5 N
Force d'extraction/pôle, max.
3,5 N

Material data

Insulating material
PA 66 GF 30
Colour
orange
Colour of operational elements
schwarz
Colour chart (similar)
RAL 2000
Insulating material group
II
Comparative Tracking Index (CTI)
≥ 600
Insulation resistance
≥ 108 Ω
Classe d'inflammabilité selon UL 94
V-0
Contact material
stop miedzi
Contact surface
pocínované
Layer structure of plug contact
2...5 µm Sn étamé à chaud
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
120 °C
Plage de température montage, min.
-40 °C
Plage de température montage, max.
120 °C

Conductors suitable for connection

Clamping range, min.
0,14 mm²
Clamping range, max.
1,5 mm²
Wire connection cross section AWG, min.
AWG 30
Wire connection cross section AWG, max.
AWG 16
Solid, min. H05(07) V-U
0,14 mm²
Solid, max. H05(07) V-U
1,5 mm²
Flexible, min. H05(07) V-K
0,14 mm²
Flexible, max. H05(07) V-K
1,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,14 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
1 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,14 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
1,5 mm²
Conductor embornable
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,14 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9028240000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,25 mm²
  • кабельный наконечник:
    • Avisoleringslängd:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9025780000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,34 mm²
  • wire end ferrule:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9025790000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      9028270000
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9004050000
  • Section pour le raccordement du conducteur:
    • nominal:
      0,75 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      9028290000
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0542500000
  • Section pour le raccordement du conducteur:
    • nominal:
      1
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      9028320000
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0282800000
  • Section pour le raccordement du conducteur:
    • nominal:
      1,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0186500000
Reference text
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
13,4 A
Rated current, max. number of poles (Tu=20°C)
10 A
Rated current, min. number of poles (Tu=40°C)
12 A
Rated current, max. number of poles (Tu=40°C)
9 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Rated voltage for surge voltage class / pollution degree III/3
160 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Short-time withstand current resistance
3 x 1s with 80 A

Rated data acc. to CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Tensión nominal (Use Group B / CSA)
300 V
Tension nominale (groupe d'utilisation C / CSA)
50 V
Napięcie znamionowe (grupa użytkowa D / CSA)
300 V
Rated current (Use group B / CSA)
9,5 A
Rated current (Use group C / CSA)
9,5 A
Rated current (Use group D / CSA)
9,5 A
Wire cross-section, AWG, min.
AWG 30
Wire cross-section, AWG, max.
AWG 16
Reference to approval values
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Données nominales selon UL 1059

Institute (cURus)
CURUS
인증 번호(cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group C / UL 1059)
50 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
9,5 A
Intensidad nominal (Use Group C / UL 1059)
9,5 A
Névleges áram (D felhasználási csoport/ UL 1059)
9,5 A
Wire cross-section, AWG, min.
AWG 30
Section de raccordement de câble AWG, max.
AWG 16
Reference to approval values
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Packing

Imballaggio
Box
Długość VPE
350 mm
VPE width
137 mm
VPE height
32 mm

Typové testy

Test: Durability of markings
  • Standard:
    IEC 61984 section 6.2 and 7.3.2 / 10.11 taking pattern from IEC 60068-2-70 / 12.95
  • Test:
    mark of origin, type identification, pitch, type of material, date clock, approval marking UL, approval marking cULus
  • Evaluation:
    available
  • Test:
    durability
  • Evaluation:
    passed
Test: Misengagement (Non-interchangeability)
  • Estándar:
    IEC 61984 section 6.3 and 6.9.1 / 10.11, IEC 60512-13-5 / 02.06
  • Test:
    180° turned without coding elements
  • Evaluation:
    passed
  • Test:
    180° turned with coding elements
  • Evaluation:
    passed
  • Test:
    visual examination
  • Evaluation:
    passed
Test: Clampable cross section
  • Стандарт:
    IEC 60999-1 section 7 and 9.1 / 11.99, IEC 60947-1 section 8.2.4.5.1 / 03.11
  • Conductor type:
    • Type de conducteur et section du conducteur:
      tömör, 0,14 mm²
    • Vezető típusa és keresztmetszete:
      semirigido 0,14 mm²
    • Tipo di cavo e sezione del cavo:
      rigido 1,5 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 1,5 mm²
    • Tipo di cavo e sezione del cavo:
      AWG 26/1
    • Tipo di cavo e sezione del cavo:
      AWG 26/19
    • Tipo di cavo e sezione del cavo:
      AWG 16/1
    • Tipo di cavo e sezione del cavo:
      AWG 16/19
  • Valutazione:
    통과
Test for damage to and accidental loosening of conductors
  • Norme:
    CEI 60999-1 section 9.4 / 11.99
  • Exigence:
    0,2 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
  • Évaluation:
    réussite
  • Exigence:
    0,3 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.75
    • Type de conducteur et section du conducteur:
      H05V-K0.75
  • Évaluation:
    réussite
  • Exigence:
    0,4 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U1.5
    • Type de conducteur et section du conducteur:
      H07V-K1.5
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite
Pull-out test
  • Norme:
    CEI 60999-1 section 9.5 / 11.99
  • Exigence:
    ≥10 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
  • Évaluation:
    réussite
  • Exigence:
    ≥20 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.75
    • Type de conducteur et section du conducteur:
      H05V-K0.75
  • Évaluation:
    réussite
  • Exigence:
    ≥40 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U1.5
    • Type de conducteur et section du conducteur:
      H07V-K1.5
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite

Important note

IPC conformity
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Notes
  • Additional variants on request
  • Gold-plated contact surfaces on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Crimp shape A for wire-end ferrules with crimping tools PZ 1,5 (order no. 9005990000) or PZ 6/5 (order no. 9011460000) for larger wire cross-sections recommended.
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • Max. outer diameter of the conductor 2.6 mm
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Klassifikationen

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
