Eigenschaften

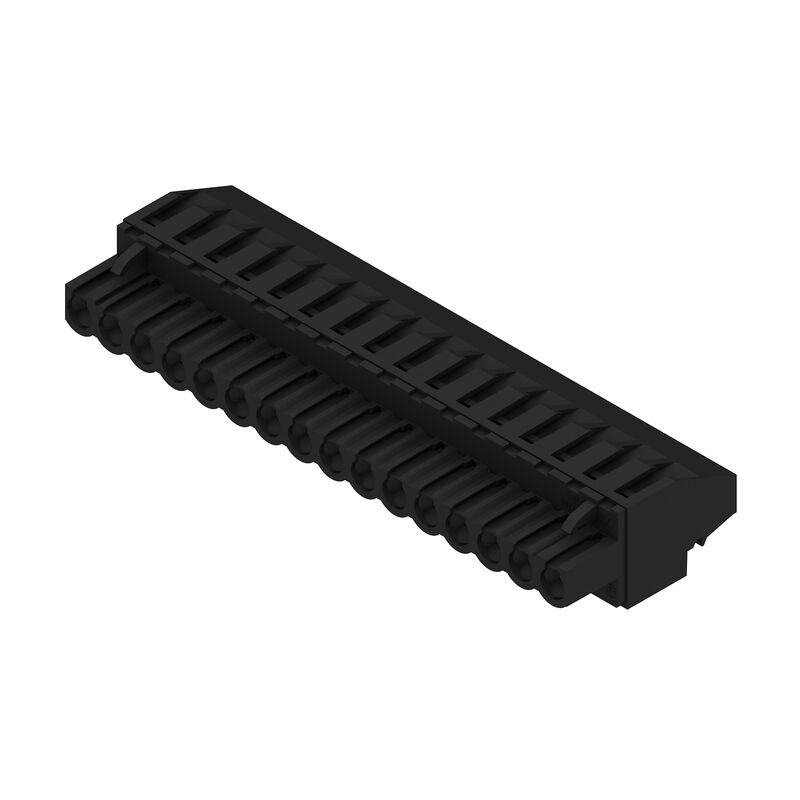

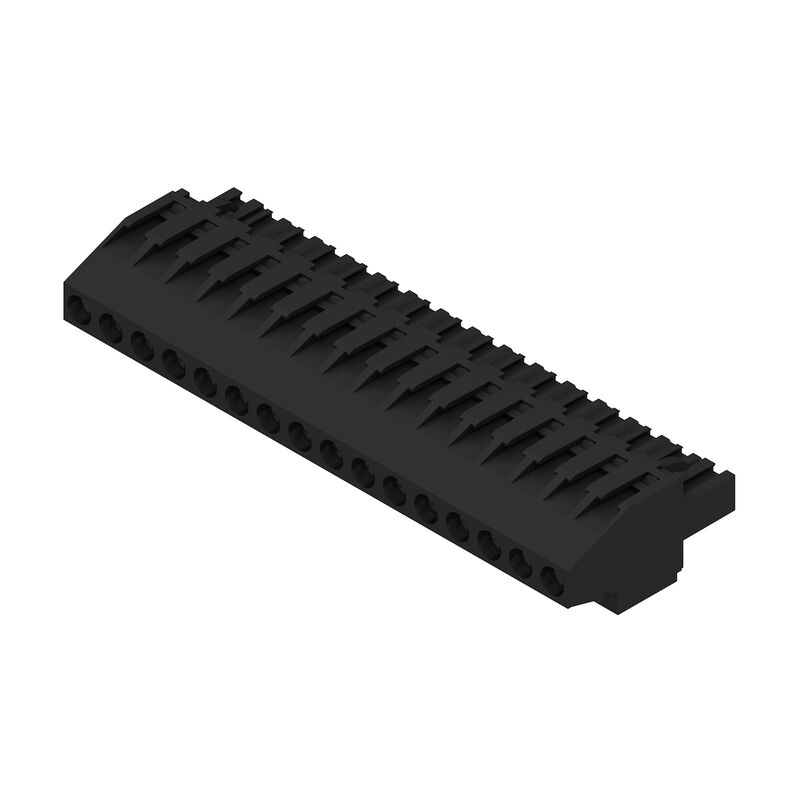

| Ausfuehrung | Leiterplattensteckverbinder, Buchsenstecker, 5.08 mm, Polzahl: 16, 270°, Zugbügelanschluss, Klemmbereich, max. : 4 mm², Box |
| Best.-Nr. | 1949160000 |
| Art | BLZP 5.08HC/16/270 SN BK BX |
| GTIN (EAN) | 4032248626618 |
| VPE | 18 Stück |
| Produkt-Kennzahlen |
IEC: 400 V / 23 A / 0.2 - 4 mm² UL: 300 V / 20 A / AWG 26 - AWG 12 |
| Verpackung | Box |
| Tiefe | 27,2 mm |
| Tiefe (inch) | 1,071 inch |
| Höhe | 14,1 mm |
| Höhe (inch) | 0,555 inch |
| Breite | 81,28 mm |
| Breite (inch) | 3,2 inch |
| Nettogewicht | 28,75 g |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Produktfamilie | OMNIMATE Signal - Serie BL/SL 5.08 |
| Anschlussart | Feldanschluss |
| Leiteranschlusstechnik | Zugbügelanschluss |
| Raster in mm (P) | 5,08 mm |
| Raster in Zoll (P) | 0,2 " |
| Leiterabgangsrichtung | 270° |
| Polzahl | 16 |
| L1 in mm | 76,2 mm |
| L1 in Zoll | 3 " |
| Anzahl Reihen | 1 |
| Polreihenzahl | 1 |
| Bemessungsquerschnitt | 4 mm² |
| Berührungsschutz nach DIN VDE 57 106 | fingersicher |
| Berührungsschutz nach DIN VDE 0470 | IP 20 gesteckt/ IP 10 ungesteckt |
| Schutzart | IP20 |
| Durchgangswiderstand | ≤5 mΩ |
| Kodierbar | Ja |
| Abisolierlänge | 7 mm |
| Klemmschraube | M 2,5 |
| Schraubendreherklinge |
0,6 x 3,5
PH 1 PZ 1 |
| Schraubendreherklinge Norm |
DIN 5264
ISO 8764/2-PH ISO 8764/2-PZ |
| Steckzyklen | 25 |
| Steckkraft/Pol, max. | 10 N |
| Ziehkraft/Pol, max. | 9 N |
| Anzugsdrehmoment |
|
| Isolierstoff | PBT |
| Farbe | schwarz |
| Farbtabelle (ähnlich) | RAL 9011 |
| Isolierstoffgruppe | IIIa |
| Kriechstromfestigkeit (CTI) | ≥ 200 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Kontaktmaterial | Cu-leg |
| Kontaktoberfläche | verzinnt |
| Schichtaufbau - Steckkontakt | 4...8 µm Sn feuerverzinnt |
| Lagertemperatur, min. | -40 °C |
| Lagertemperatur, max. | 70 °C |
| Betriebstemperatur, min. | -50 °C |
| Betriebstemperatur, max. | 100 °C |
| Temperaturbereich Montage, min. | -25 °C |
| Temperaturbereich Montage, max. | 100 °C |
| Klemmbereich, min. | 0,13 mm² |
| Klemmbereich, max. | 4 mm² |
| Leiteranschlussquerschnitt AWG, min. | AWG 30 |
| Leiteranschlussquerschnitt AWG, max. | AWG 12 |
| eindrähtig, min. H05(07) V-U | 0,2 mm² |
| eindrähtig, max. H05(07) V-U | 4 mm² |
| feindrähtig, min. H05(07) V-K | 0,2 mm² |
| feindrähtig, max. H05(07) V-K | 4 mm² |
| mit AEH mit Kragen DIN 46 228/4, min. | 0,2 mm² |
| mit AEH mit Kragen DIN 46 228/4, max. | 2,5 mm² |
| mit Aderendhülse nach DIN 46 228/1, min. | 0,2 mm² |
| mit Aderendhülse nach DIN 46 228/1, max. | 4 mm² |
| Lehrdorn nach EN 60999 a x b; ø | 2,8 mm x 2,4 mm |
| Klemmbare Leiter |
|
| Hinweistext |
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen. |
| geprüft nach Norm |
IEC 60664-1
IEC 61984 |
| Bemessungsstrom, min. Polzahl (Tu=20°C) | 23 A |
| Bemessungsstrom, max. Polzahl (Tu=20°C) | 18 A |
| Bemessungsstrom, min. Polzahl (Tu=40°C) | 21 A |
| Bemessungsstrom, max. Polzahl (Tu=40°C) | 16 A |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2 | 400 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2 | 320 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3 | 250 V |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2 | 4 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2 | 4 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3 | 4 kV |
| Kurzzeitstromfestigkeit | 3 x 1s mit 120 A |
| Institut (CSA) | CSA |
| Zertifikat-Nr. (CSA) | 200039-1121690 |
| Nennspannung (Use group B / CSA) | 300 V |
| Nennspannung (Use group C / CSA) | 50 V |
| Nennspannung (Use group D / CSA) | 300 V |
| Nennstrom (Use group B / CSA) | 20 A |
| Nennstrom (Use group D / CSA) | 20 A |
| Leiteranschlussquerschnitt AWG, min. | AWG 30 |
| Leiteranschlussquerschnitt AWG, max. | AWG 12 |
| Hinweis zu den Zulassungswerten | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| Institut (cURus) | CURUS |
| Zertifikat-Nr. (cURus) | E60693 |
| Nennspannung (Use group B / UL 1059) | 300 V |
| Nennspannung (Use group D / UL 1059) | 300 V |
| Nennstrom (Use group B / UL 1059) | 20 A |
| Nennstrom (Use group D / UL 1059) | 10 A |
| Leiteranschlussquerschnitt AWG, min. | AWG 26 |
| Leiteranschlussquerschnitt AWG, max. | AWG 12 |
| Hinweis zu den Zulassungswerten | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| Verpackung | Box |
| VPE Länge | 347 mm |
| VPE Breite | 135 mm |
| VPE Höhe | 31 mm |
| Prüfung: Haltbarkeit der Markierungen |
|
| Prüfung: Fehlerhafte Kupplung (Nichtaustauschbarkeit) |
|
| Prüfung: Klemmbarer Querschnitt |
|
| Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern |
|
| Pull-Out Test |
|
| IPC-Konformität | Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden. |
| Hinweise |
|
| Zulassung / Zertifikat / Konformitätsdokument | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_71427) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1949160000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1949160000) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| Zulassungen |    |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E60693 |
