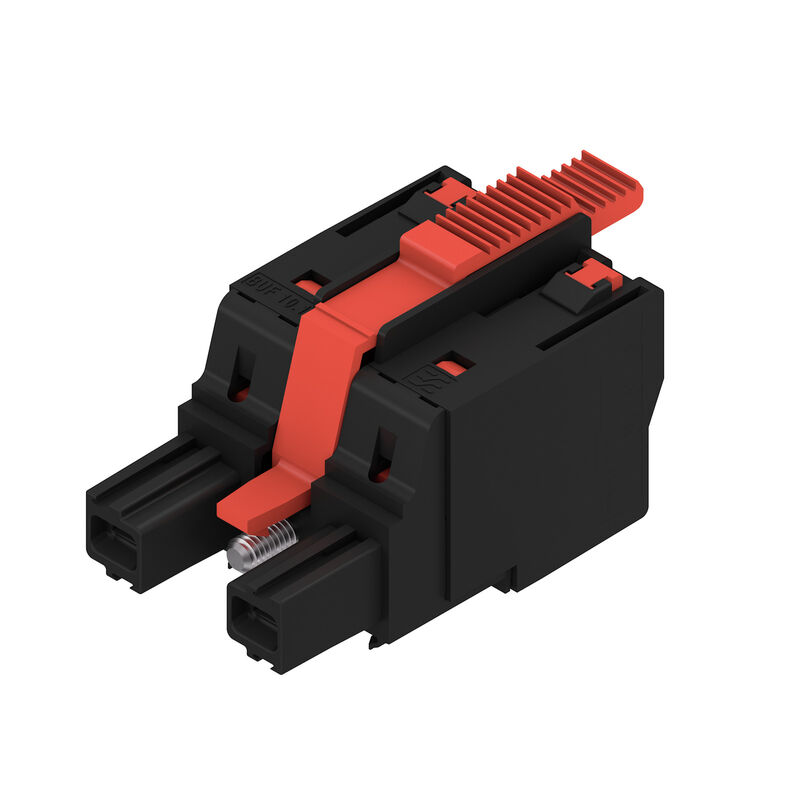

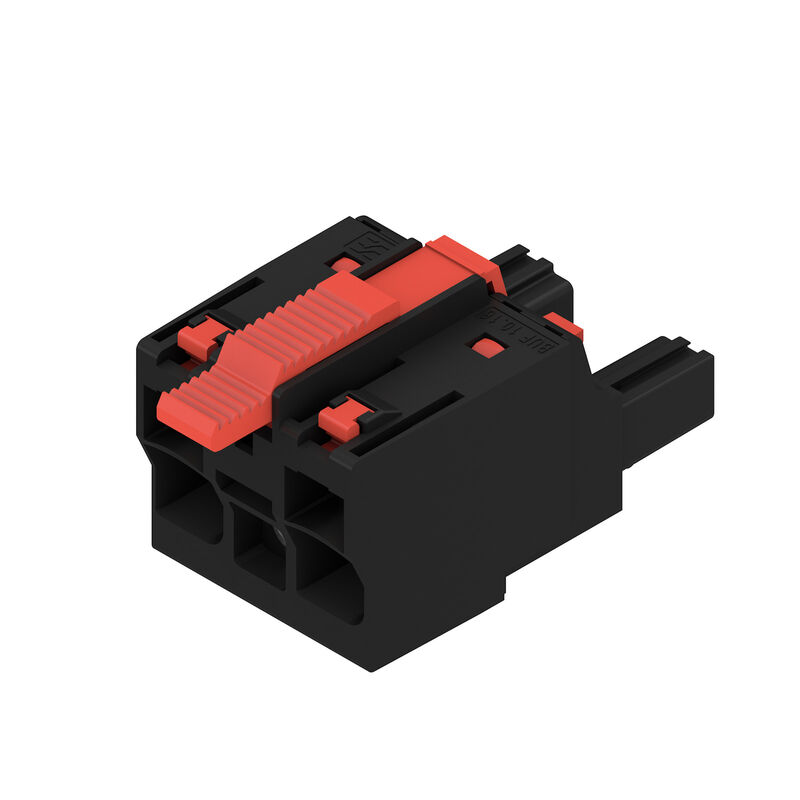

Leiterplattensteckverbinder, Buchsenstecker, 10.16 mm, Polzahl: 2, 180°, PUSH IN mit Betätigungselement, Klemmbereich, max. : 16 mm², Box

Art.-Nr. 2493230000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 2 Verwandte Artikel 6
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Anschließbare Leiter Bemessungsdaten nach IEC Nenndaten nach UL 1059 Verpackungen Typprüfungen Wichtiger Hinweis Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattensteckverbinder, Buchsenstecker, 10.16 mm, Polzahl: 2, 180°, PUSH IN mit Betätigungselement, Klemmbereich, max. : 16 mm², Box
Best.-Nr.
2493230000
Art
BUF 10.16IT/02/180MSF2 AG BK BX
GTIN (EAN)
4050118503012
VPE
36  Stück
Produkt-Kennzahlen
IEC: 1000 V / 76 A / 2.5 - 16 mm²
UL: 600 V / 51 A / AWG 12 - AWG 6
Verpackung
Box

Abmessungen und Gewichte

Tiefe
39,5  mm
Tiefe (inch)
1,555  inch
Höhe
33,3  mm
Höhe (inch)
1,311  inch
Breite
30,48  mm
Breite (inch)
1,2  inch
Nettogewicht
7  g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6aI
REACH SVHC
Lead 7439-92-1
SCIP
a9fcc928-8cc3-4126-aede-eb294a2dd7f6

Systemkennwerte

Produktfamilie
OMNIMATE Power - Serie BU/SU 10.16
Anschlussart
Feldanschluss
Leiteranschlusstechnik
PUSH IN mit Betätigungselement
Raster in mm (P)
10,16  mm
Raster in Zoll (P)
0,4  "
Leiterabgangsrichtung
180°
Polzahl
2
L1 in mm
20,32  mm
L1 in Zoll
0,8  "
Anzahl Reihen
1
Polreihenzahl
1
Bemessungsquerschnitt
16  mm²
Berührungsschutz nach DIN VDE 57 106
fingersicher
Berührungsschutz nach DIN VDE 0470
IP 20
Schutzart
IP20
Kodierbar
Ja
Abisolierlänge
18  mm
Anzugsdrehmoment Schraubflansch, min.
0,3  Nm
Anzugsdrehmoment Schraubflansch, max.
0,4  Nm
Schraubendreherklinge
0,8 x 4,0
Schraubendreherklinge Norm
DIN 5264
Steckzyklen
25
Steckkraft/Pol, max.
15  N
Ziehkraft/Pol, max.
15  N

Werkstoffdaten

Isolierstoff
PA GF
Farbe
schwarz
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
II
Kriechstromfestigkeit (CTI)
≥ 400
Isolationswiderstand
≥ 10⁸ Ω
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Cu-leg
Kontaktoberfläche
versilbert
Schichtaufbau - Steckkontakt
≥ 3 µm Ag
Lagertemperatur, min.
-40  °C
Lagertemperatur, max.
70  °C
Betriebstemperatur, min.
-50  °C
Betriebstemperatur, max.
120  °C

Anschließbare Leiter

Klemmbereich, min.
2,5  mm²
Klemmbereich, max.
16  mm²
Leiteranschlussquerschnitt AWG, min.
AWG 12
Leiteranschlussquerschnitt AWG, max.
AWG 4
eindrähtig, min. H05(07) V-U
2,5  mm²
eindrähtig, max. H05(07) V-U
10  mm²
mehrdrähtig, min. H07V-R
10  mm²
mehrdrähtig, max. H07V-R
16  mm²
feindrähtig, min. H05(07) V-K
2,5  mm²
feindrähtig, max. H05(07) V-K
16  mm²
mit AEH mit Kragen DIN 46 228/4, min.
2,5  mm²
mit AEH mit Kragen DIN 46 228/4, max.
16  mm²
mit Aderendhülse nach DIN 46 228/1, min.
2,5  mm²
mit Aderendhülse nach DIN 46 228/1, max.
16  mm²
Klemmbare Leiter
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      2,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        20 mm
    • Empfohlene Aderendhülse:
      9019180000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      9004090000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      4 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        20 mm
    • Empfohlene Aderendhülse:
      9019210000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      9004110000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      6 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        20 mm
    • Empfohlene Aderendhülse:
      0565700000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      9004130000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      10 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        21 mm
    • Empfohlene Aderendhülse:
      0565800000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      0379300000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      16 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        21 mm
    • Empfohlene Aderendhülse:
      0566000000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      0375200000
Hinweistext
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.

Bemessungsdaten nach IEC

Bemessungsstrom, min. Polzahl (Tu=20°C)
76  A
Bemessungsstrom, max. Polzahl (Tu=20°C)
71  A
Bemessungsstrom, min. Polzahl (Tu=40°C)
70  A
Bemessungsstrom, max. Polzahl (Tu=40°C)
62  A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
1.000  V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
1.000  V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
1.000  V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
8  kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
8  kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
8  kV
Kurzzeitstromfestigkeit
3 x 1s mit 800A

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
600  V
Nennspannung (Use group C / UL 1059]
600  V
Nennstrom (Use group B / UL 1059)
51  A
Nennstrom (Use group C / UL 1059)
51  A
Leiteranschlussquerschnitt AWG, min.
AWG 12
Leiteranschlussquerschnitt AWG, max.
AWG 6
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung
Box
VPE Länge
356  mm
VPE Breite
185  mm
VPE Höhe
75  mm

Typprüfungen

Prüfung: Haltbarkeit der Markierungen
  • Norm:
    IEC 60068-2-70 / 12.95
  • Prüfung:
    Ursprungskennzeichnung, Typkennzeichnung, Raster, Lebensdauer, Abisolierlänge
  • Bewertung:
    vorhanden
Prüfung: Klemmbarer Querschnitt
  • Norm:
    IEC 60999-1:1999-11 Abschnitt 9.1, IEC 60947-1:2011-03 Abschnitt 8.2.4.5.1
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 2,5 mm²
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 2,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 16 mm²
    • Leitertyp und Leiterquerschnitt:
      starr 10 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 12/1
    • Leitertyp und Leiterquerschnitt:
      AWG 12/19
    • Leitertyp und Leiterquerschnitt:
      AWG 4/1
    • Leitertyp und Leiterquerschnitt:
      AWG 4/19
  • Bewertung:
    bestanden
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Norm:
    IEC 60999-1:1999-11 Abschnitt 9.4 bzw. Abschnitt 8.10
  • Anforderung:
    0,7 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-K2.5
    • Leitertyp und Leiterquerschnitt:
      H07V-U2.5
    • Leitertyp und Leiterquerschnitt:
      AWG 14/1
    • Leitertyp und Leiterquerschnitt:
      AWG 14/19
  • Bewertung:
    bestanden
  • Anforderung:
    2,9 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-K16
    • Leitertyp und Leiterquerschnitt:
      H07V-U16
  • Bewertung:
    bestanden
  • Anforderung:
    4,5 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 4/7
    • Leitertyp und Leiterquerschnitt:
      AWG 4/19
Pull-Out Test
  • Norm:
    IEC 60999-1:1999-11 Abschnitt 9.5
  • Anforderung:
    ≥50 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 14/1
    • Leitertyp und Leiterquerschnitt:
      AWG 14/19
    • Leitertyp und Leiterquerschnitt:
      H07V-K2.5
    • Leitertyp und Leiterquerschnitt:
      H07V-U2.5
  • Bewertung:
    bestanden
  • Anforderung:
    ≥100 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-K16
    • Leitertyp und Leiterquerschnitt:
      H07V-U16
  • Bewertung:
    bestanden
  • Anforderung:
    ≥ 135 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 4/7
    • Leitertyp und Leiterquerschnitt:
      AWG4/19
  • Bewertung:
    bestanden

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Weitere Varianten auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • AEH mit Kunststoffkragen nach DIN 46228/4
  • AEH ohne Kunststoffkragen nach DIN 46228/1
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Für alle Anwendungen mit Flansch empfehlen wir die Stiftleiste mit Hilfe des Lötflansches oder selbstschneidenden Schrauben auf der Platine zu fixieren.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 6.0
EC002638
ETIM 7.0
EC002638
ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 9.0
27-44-03-09
ECLASS 9.1
27-44-03-09
ECLASS 10.0
27-44-03-09
ECLASS 11.0
27-46-02-02
ECLASS 12.0
27-46-02-02
ECLASS 13.0
27-46-02-02
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
