Eigenschaften
| Ausfuehrung | Modular Gehäuse, OMNIMATE Housing - Serie CH20M schwarz, Seitenelement, Breite: 12.5 mm |
| Best.-Nr. | 1104200000 |
| Art | CH20M12 S PPSC BK 2010 |
| GTIN (EAN) | 4032248878574 |
| VPE | 14 Stück |

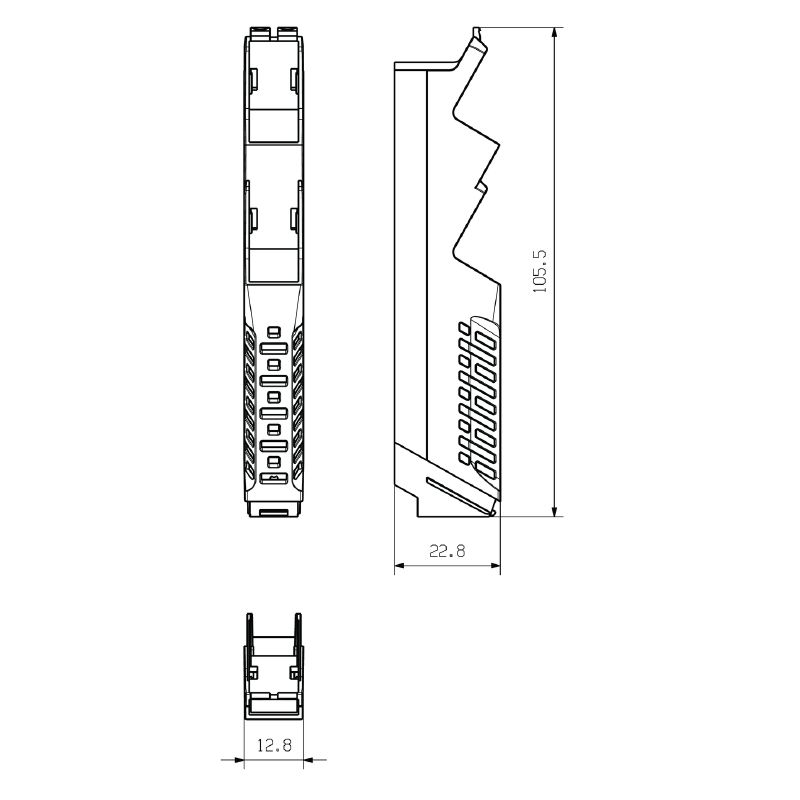

| Tiefe | 105,5 mm |
| Tiefe (inch) | 4,154 inch |
| Höhe | 22,8 mm |
| Höhe (inch) | 0,898 inch |
| Breite | 12,5 mm |
| Breite (inch) | 0,492 inch |
| Nettogewicht | 7 g |
| Einsatztemperaturbereich | -40 °C...120 °C |
| Feuchtigkeit | 5...93 % rel. Feuchte, Tu = 40 °C, keine Betauung |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Isolierstoff | PA 66 GF 30 |
| Isolierstoffgruppe | I |
| Kriechstromfestigkeit (CTI) | 600 ≤ CTI |
| Farbe | schwarz |
| Farbtabelle (ähnlich) | RAL 9011 |
| Schutzart | IP20 im verbauten Zustand |
| Vergießbarkeit | Nein |
| Anzahl Anschlussebenen | 2 |
| Anzahl Lüftungsöffnungen | 1 |
| Anzahl Steckplätze für Buchsenstecker | 2 |
| Aussparung als Vorbereitung für Funktionsschnittstelle integriert | Nein |
| Polzahl, max. | 4 |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_70151) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1104200000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1104200000) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-02 |
| ECLASS 14.0 | 27-19-06-02 |
| ROHS | Konform |
