Eigenschaften

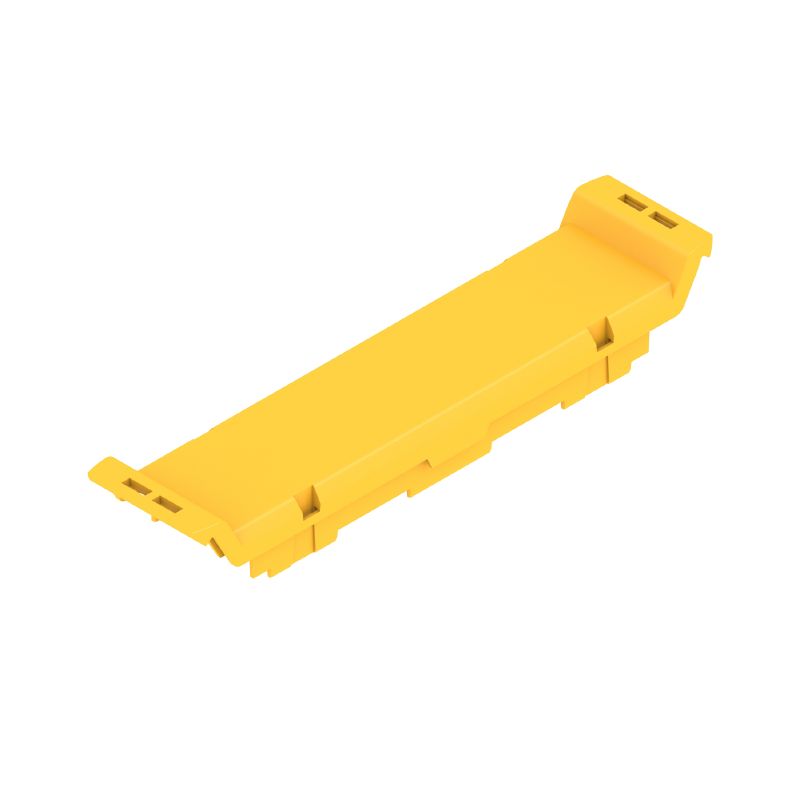

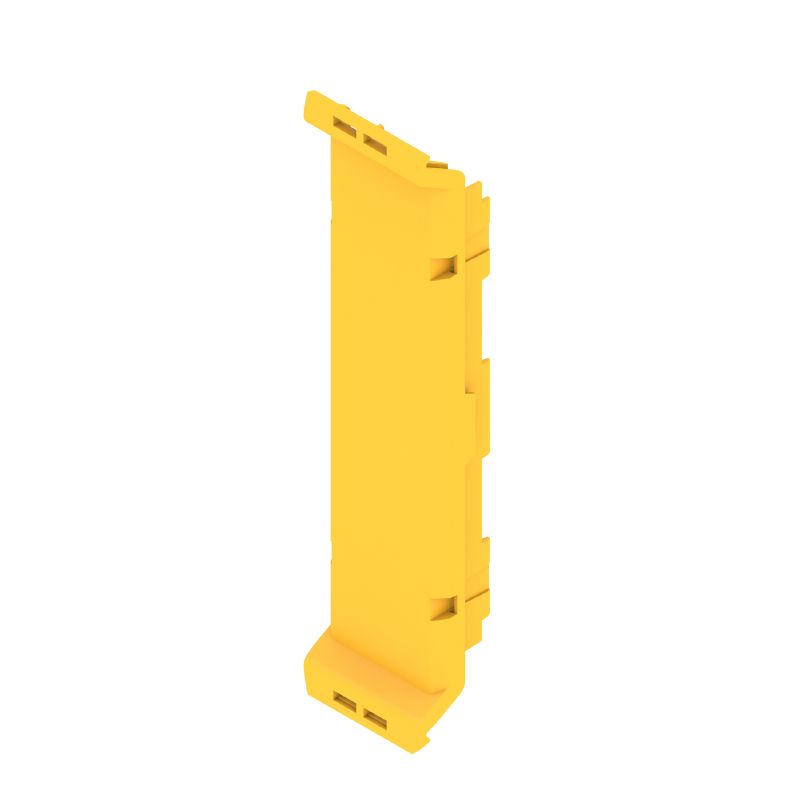

| Ausfuehrung | Frontelement, OMNIMATE Housing - Serie CH20M verkehrsgelb, Frontelement, Breite: 22.5 mm |
| Best.-Nr. | 1304240000 |
| Art | CH20M22 FC TYL 2083 |
| GTIN (EAN) | 4050118103519 |
| VPE | 50 Stück |
| Tiefe | 15,5 mm |
| Tiefe (inch) | 0,61 inch |
| Höhe | 100 mm |
| Höhe (inch) | 3,937 inch |
| Breite | 22,5 mm |
| Breite (inch) | 0,886 inch |
| Länge | 15,5 mm |
| Länge (inch) | 0,61 inch |
| Nettogewicht | 6,48 g |
| Einsatztemperaturbereich | -40 °C...120 °C |
| Feuchtigkeit | 5...93 % rel. Feuchte, Tu = 40 °C, keine Betauung |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Isolierstoff | PA 66 GF 30 |
| Isolierstoffgruppe | I |
| Kriechstromfestigkeit (CTI) | 600 ≤ CTI |
| Oberfläche | unbehandelt |
| Werkstoff | Kunststoff |
| Farbe | verkehrsgelb |
| Farbtabelle (ähnlich) | RAL 1023 |
| Schutzart | IP20 im verbauten Zustand |
| Vergießbarkeit | Nein |
| Markierer integrierbar | Nein |
| Schwenkdeckel montierbar | Nein |
| Bearbeitungsmöglichkeiten |
Laserbearbeitung
Fräsen |
| Kundenspezifische Aussparungen möglich | Ja |
| Kundenspezifische Beschriftung möglich | Ja |
| Kundenspezifischer Bestellprozess | Siehe Anleitung unter "Downloads" |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212768) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1304240000) |
| Anwenderdokumentation |
[Guideline customerspecific housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_177964)
[Guideline kundenspezifische Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_177965) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-03 |
| ECLASS 14.0 | 27-19-06-03 |
| ROHS | Konform |
