DRM570024LT
D-SERIES DRM, Relais, Anzahl Kontakte: 4, Wechsler, AgNi hauchvergoldet, Nennsteuerspannung: 24 V DC, Dauerstrom: 5 A, Steckanschluss
Eigenschaften
| Ausfuehrung | D-SERIES DRM, Relais, Anzahl Kontakte: 4, Wechsler, AgNi hauchvergoldet, Nennsteuerspannung: 24 V DC, Dauerstrom: 5 A, Steckanschluss |
| Best.-Nr. | 7760056097 |
| Art | DRM570024LT |
| GTIN (EAN) | 4032248855674 |
| VPE | 20 Stück |

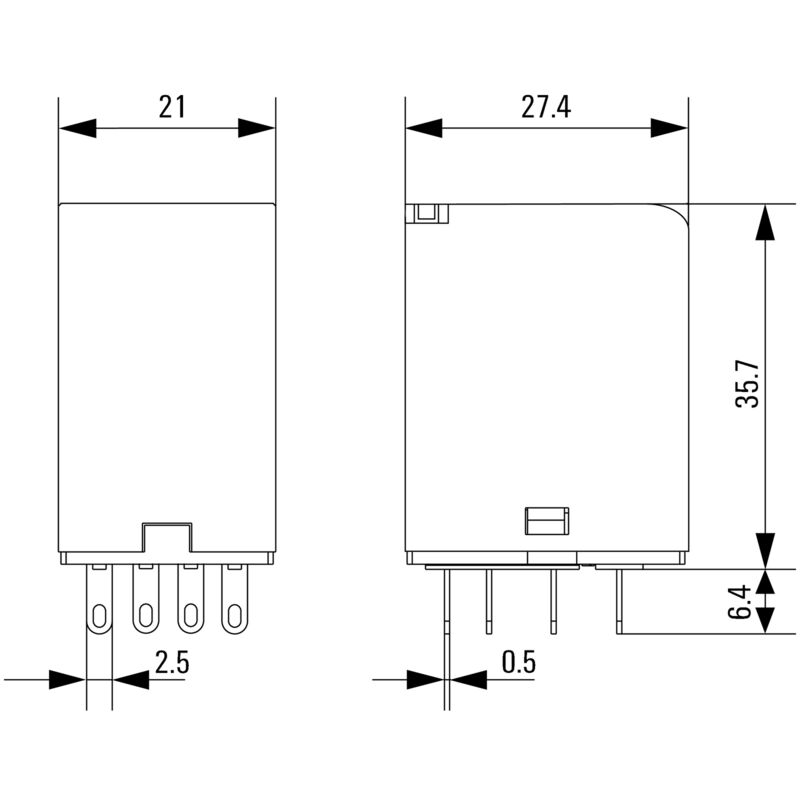

| Tiefe | 35,7 mm |
| Tiefe (inch) | 1,406 inch |
| Höhe | 27,4 mm |
| Höhe (inch) | 1,079 inch |
| Breite | 21 mm |
| Breite (inch) | 0,827 inch |
| Nettogewicht | 33,836 g |
| Lagertemperatur | -40 °C...70 °C |
| Betriebstemperatur | -40 °C...60 °C |
| Feuchtigkeit | 35...85 % rel. Feuchte, keine Betauung |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Zertifikat-Nr. (cURus) | E312083 |
| Nennsteuerspannung | 24 V DC |
| Nennstrom DC | 37,8 mA |
| Nennleistung | 0.9 W |
| Spulenwiderstand | 630 Ω ± 10 % |
| Statusanzeige | LED grün |
| Nennschaltspannung | 250 V AC |
| Dauerstrom | 5 A |
| max. Schaltfrequenz bei Nennlast | 0,1 Hz |
| min. Schaltleistung |
10 mA @ 12 V
100 mA @ 5 V |
| Einschaltstrom | 10 A / 50 ms |
| Schaltleistung AC (ohmsch), max. | 1250 VA |
| Schaltleistung DC (ohmsch), max. | 120 W @ 24 V |
| Einschaltverzögerung | < 20 ms |
| Ausschaltverzögerung | < 20 ms |

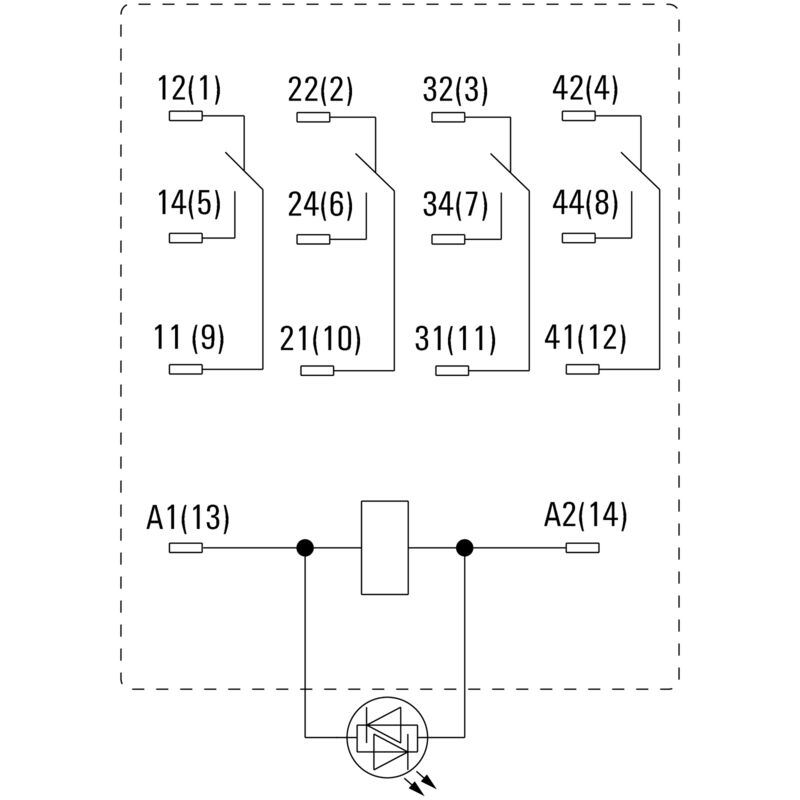

| Kontaktausführung | 4 Wechsler (AgNi hauchvergoldet) |
| Mechanische Lebensdauer | 20 x 106 Schaltungen |
| Prüftaste vorhanden | Ja |
| Ausführung der Prüftaste |
einrastbare Prüftaste
tastende Prüftaste |
| Mechanische Schaltstellungsanzeige | Ja |
| Farbe | transparent |
| Komponente mit Brennbarkeitsklasse nach UL94 |
|
| Bemessungsspannung | 250 V |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Kriech- und Luftstrecke Steuerseite - Lastseite | ≥ 5,5 mm |
| Spannungsfestigkeit Steuerseite - Lastseite | 1,8 kVeff / 1 min |
| Spannungsfestigkeit benachbarte Kontakte | 1 kVeff / 1 min |
| Spannungsfestigkeit offener Kontakt | 1 kVeff / 1 min |
| Stehstoßspannung | 6 kV (1,2/50 µs) |
| Schutzart | IP20 |
| Zertifikat-Nr. (cURus) | E312083 |
| Leiteranschlusstechnik | Steckanschluss |
| Zulassung / Zertifikat / Konformitätsdokument | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35352) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66475) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.7760056097) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=7760056097) |
| Produktänderungsmitteilung |
[20230124 Product consolidation D-SERIES DRM relays](https://mdcop.weidmueller.com/mediadelivery/asset/900_291156)
[20230124 Produktkonsolidierung D-SERIES DRM Relais](https://mdcop.weidmueller.com/mediadelivery/asset/900_291157) |
| Anwenderdokumentation | [FL_D-SERIES_DRM4CO_LOAD_GUIDE](https://mdcop.weidmueller.com/mediadelivery/asset/900_306031) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Zulassungen |   |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E312083 |
