Eigenschaften
Ausfuehrung | Aderendhülse, Zwillings-Aderendhülse, 11 mm, 8 mm, türkis |
Best.-Nr. | 1139070000 |

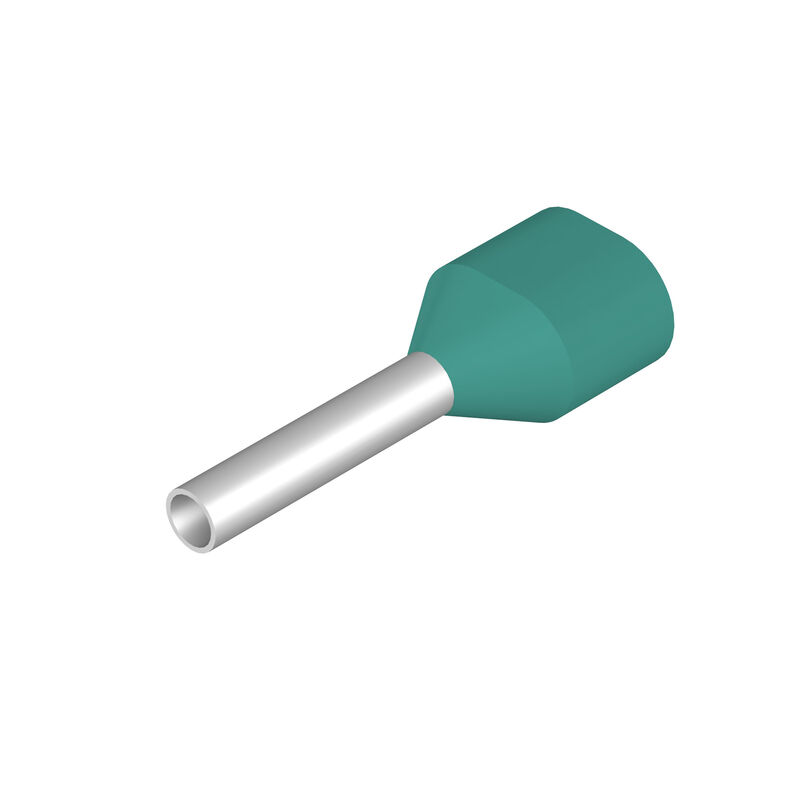

Art | H0,34/15 ZH TK |
GTIN (EAN) | 4032248920471 |
VPE | 500 Stück |
Verpackung | lose |
Nettogewicht | 0,084 g |
RoHS-Konformitätsstatus | Konform ohne Ausnahme |
REACH SVHC | No SVHC above 0.1 wt% |
Artikelbeschreibung | Zwillings-Aderendhülse, Farbe türkis |
Ausführung | Zwillings-Aderendhülse |
Abisolierlänge | 11 mm |
Kontaktflächendurchmesser (D1) | 1,2 mm |
Kontaktflächenlänge (L2) | 8 mm |
Kragenbreite (B) | 2 mm |
Kragenhöhe (A) | 3,5 mm |
Kunststoffkragendicke (S2) | 0,25 mm |
L1 in mm | 15 mm |
Leiteranschlussquerschnitt | 0,34 mm² |
Leiteranschlussquerschnitt AWG, max. | AWG 22 |
Metallhülsendicke (S1) | 0,15 mm |
Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_53851) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1139070000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1139070000) |
Anwenderdokumentation | [Technical information - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_106826) |
Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000005 |
ETIM 7.0 | EC000005 |
ETIM 8.0 | EC000005 |
ETIM 9.0 | EC000005 |
ECLASS 9.0 | 27-40-02-01 |
ECLASS 9.1 | 27-40-02-01 |
ECLASS 10.0 | 27-40-02-01 |
ECLASS 11.0 | 27-40-02-01 |
ECLASS 12.0 | 27-40-02-01 |
ECLASS 13.0 | 27-40-02-01 |
ECLASS 14.0 | 27-40-02-01 |
Zulassungen | ![UR](/picture/UR.gif) |
ROHS | Konform |
UL File Number Search | [UL Webseite](LINK/UL_search.html) |
Zertifikat-Nr. (UR) | E354986 |
