Eigenschaften
| Ausfuehrung | HDC - Gehäuse, Baugröße: 4, Schutzart: IP65 (im gestecktem Zustand), Kabeleingang oben, Steckergehäuse, Längsbügel am Unterteil, hoch, Größe Kabeleingänge: M 32 |
| Best.-Nr. | 2544000000 |

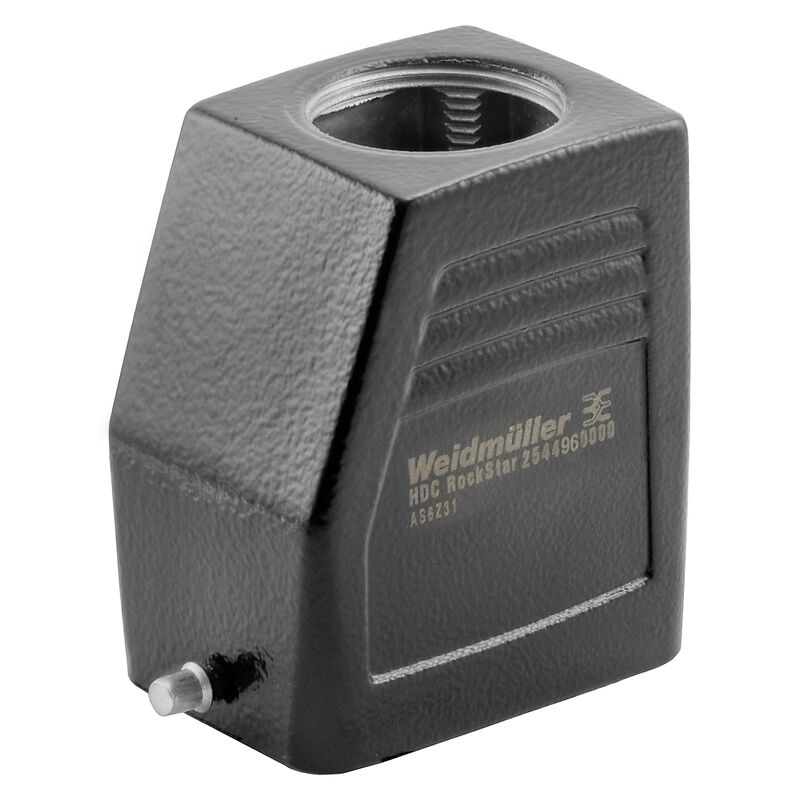

| Art | HDC 24D TOLU 1M32G EMC |
| GTIN (EAN) | 4050118648737 |
| VPE | 1 Stück |
| Tiefe | 73 mm |
| Tiefe (inch) | 2,874 inch |
| Höhe | 72 mm |
| Höhe (inch) | 2,835 inch |
| Breite | 43 mm |
| Breite (inch) | 1,693 inch |
| Nettogewicht | 183,2 g |
| Grenztemperatur | -40 °C ... 125 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Chemische Beständigkeit |
|
| Kabeleingang | mit Gewinde |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| EMV Gehäuse | Ja |
| Gehäusebasismaterial | Aluminiumdruckguss |
| Oberfläche | Pulverlack |
| Schutzart | IP65 (im gestecktem Zustand) |
| Anzahl Kabeleingang oben | 1 |
| Anzahl Kabeleingang seitlich | 0 |
| Ausführung Gehäuse |
Kabeleingang oben
Steckergehäuse |
| Ausführung Verschlusssystem | Längsbügel am Unterteil |
| Bauform | hoch |
| Baugröße | 4 |
| BG | 4 |
| Bügelausführung | Längsbügel |
| Dichtung | FPM |
| Farbe (RAL) | RAL 9011 |
| Geeignet für ModuPlug® | Ja |
| Gewinde (innen) | M 32 |
| Größe Kabeleingänge | M 32 |
| Kabeleingang | mit Gewinde |
| Oberteil/Unterteil/Deckel | Oberteil |
| Typ | Stecker |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_72311) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2544000000) |
| Produktänderungsmitteilung |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Zulassungen |   |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E92202 |
Zubehör
-
Art.-Nr.:2435180000VPE:10 Stück
VG EMV GEN 4 (EMV Kabelverschraubung mit Klemmkäfig), Kabelverschraubung, gerade, M 32, 9, OD min. 16 - OD max. 25 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), IP69K, Messing, vernickelt
Kabeleinführungssysteme und KomponentenKabelverschraubungenEMV-KabelverschraubungenEMV-Messingverschraubung, 4. Generation
Gegenstücke
-
Art.-Nr.:1665250000VPE:1 Stück
HDC - Gehäuse, Baugröße: 4, Schutzart: IP65 (im gestecktem Zustand), Deckel für Gehäuseoberteile, Querbügel am Oberteil, Standard
SteckverbinderSchwere SteckverbinderGehäuseRockStar® IP65 / NEMA Typ 12, 4X GehäuseBaugröße 4 (10B/24D)Querbügel am OberteilGehäuseoberteileDeckel
