IE-C5DB4RE0090MCSMCS-E
IE-C5DB4RE0090MCSMCS-E
Disegno quotato
Male, straight
IE-C5DB4RE0090MCSMCS-E
Dimensional drawing
IE-C5DB4RE0090MCSMCS-E
Cablaggio
IE-C5DB4RE0090MCSMCS-E
Disegno dettagliato

IE-C5DB4RE0090MCSMCS-E

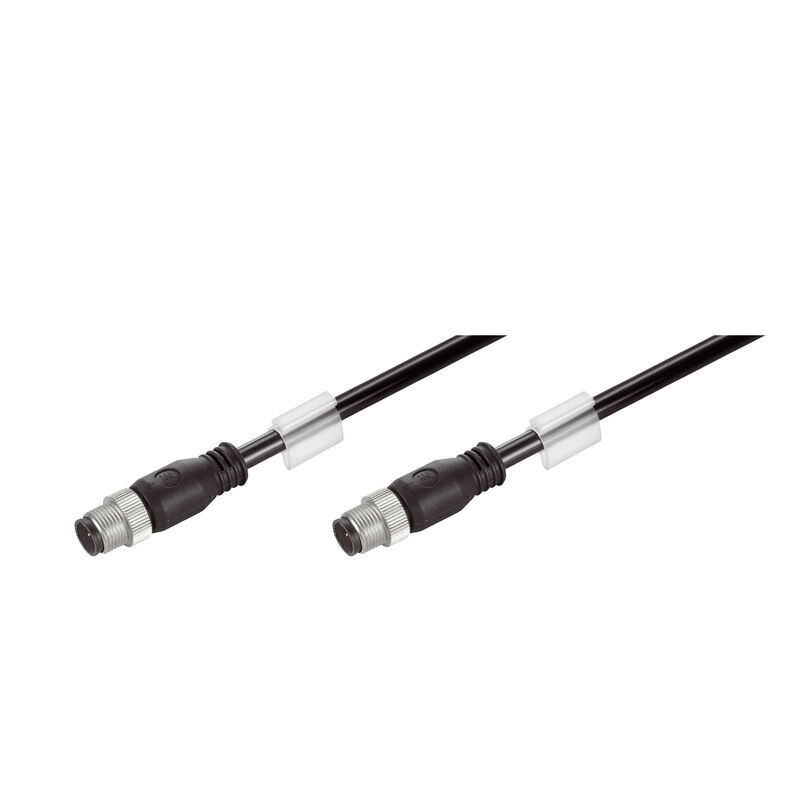

시스템 케이블, M12 D-코드 – IP 67 직선 핀, M12 D-코드 – IP 67 직선 핀, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), Radox GKW S, 9 m

N. articolo 1010850090
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 6 Prodotti correlati 15
Approvals Általános rendelési adatok Dimensioni e pesi Hőmérsékletek Termékek környezetvédelmi megfelelősége Standard specifici per cavo Struttura del cavo Proprietà elettriche cavo Proprietà meccaniche e del materiale dei cavi Plug, left Conector derecho Классификации

Approvals

ROHS
Conform

Általános rendelési adatok

Versione
시스템 케이블, M12 D-코드 – IP 67 직선 핀, M12 D-코드 – IP 67 직선 핀, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), Radox GKW S, 9 m
N. d’ordine
1010850090
Tipo
IE-C5DB4RE0090MCSMCS-E
GTIN (EAN)
4050118514599
CPZ
1 Pezzo

Dimensioni e pesi

Lunghezza
9 m
Lunghezza (pollici)
354,331 inch
Peso netto
722 g

Hőmérsékletek

Temperatura di magazzinaggio
-40 °C...90 °C
Temperatura d'esercizio
-40 °C...90 °C
Temperatura di posa
-25 °C...90 °C

Termékek környezetvédelmi megfelelősége

Stato conformità RoHS
Megfelel, kivétellel
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Standard specifici per cavo

Cavi dati e di controllo multifilo in metallo
secondo EN50288-2-2
Contenuto di alogeni
secondo EN-50267-2-1
secondo IEC 60754-1
Contenuto di Flour
secondo EN 60684-2 par. 45.2
Corrosività dei gas infiammabili
secondo IEC 60754-2
Densità dei fumi
secondo BS 6853 Allegato D
A norma EN 50268-2
secondo IEC 61034-2
Gas nocivi
secondo BS 6853 Allegato B
Propagazione di fiamma verticale ai fasci di cavi
secondo BS4066-3
DIN EN 50266-2-5
secondo IEC 60332-3-25 D
Protezione antincendio in vagoni
secondo DIN 5510-2 classe di infiammabilità 1,2,3,4
secondo BS 6853
secondo EN50288-2-2
According to EN 45545, HL1 - HL3
Protezione antincendio nei bus
Secondo ISO 6722-1 5.22 (UN ECE-R 118.01)

Struttura del cavo

Colore della guaina
nero
Diametro guaina, max.
7,55 mm
Diametro guaina, min.
6,95 mm
Diametro isolamento
1,95 mm
Materiale rivestimento
Radox GKW S
Schermatura
SF/UTP
Sezione
2*2*AWG 22/7 - 2*2*0,36 mm²
Trefoli
7

Proprietà elettriche cavo

Categoria
Cat. 5 (ISO/IEC 11801) / Cat. 5e (TIA T568-B)

Proprietà meccaniche e del materiale dei cavi

Alogeni
Esente da alogeni a norma IEC 60754-2
Corrosività dei gas infiammabili
secondo IEC 60754-2
Densità dei fumi
secondo BS 6853 Allegato D
A norma EN 50268-2
secondo IEC 61034-2
Raggio di curvatura min, ripetuto
6 *diametro
Resistenza agli olii
A norma EN 50306-3
Resistenza all'abrasione
very good
Resistenza alla fiamma
in accordance with IEC 60332-1-2

Plug, left

Spina di collegamento a sinistra
M12, Codage D, IP67, Contact mâle, droit, Prise mâle, Plastique, blindé

Conector derecho

Spina di collegamento a destra
M12, Codificación D, IP67, contacto macho, recto, conector, Plástico, con apantallamiento

Классификации

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
