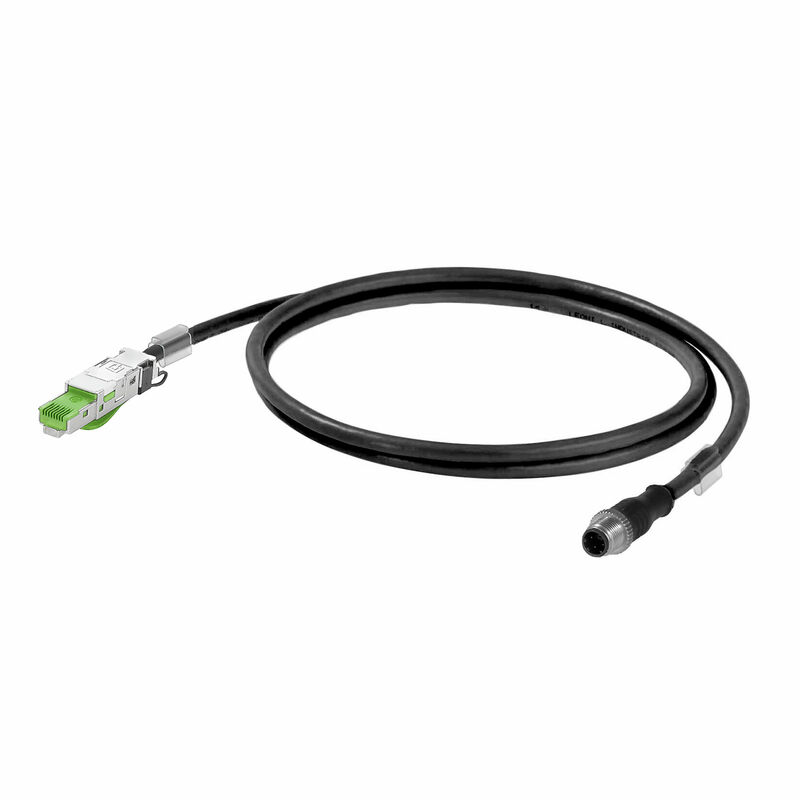

Системный кабель, M12, D-кодировка – прямой штекер IP67, RJ45 IP 20, Cat.5 (ISO/IEC 11801), Radox GKW S, 6.5 m

№ продукта 1220310065
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 6 Связанные продукты 10
Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Стандарты для кабелей Стандарты Конструкция кабеля Электрические свойства кабеля Механические свойства и свойства материала кабеля Вилка левосторонняя Вилка правосторонняя Классификации Сертификаты

Основные данные для заказа

Версия
Системный кабель, M12, D-кодировка – прямой штекер IP67, RJ45 IP 20, Cat.5 (ISO/IEC 11801), Radox GKW S, 6.5 m
Заказ №
1220310065
Тип
IE-C5DB4WE0065MCSA70-E
GTIN (EAN)
4050118350869
Кол.
1  Штука

Размеры и массы

Длина
6,5  m
Длина (в дюймах)
255,906  inch
Масса нетто
450  g

Температуры

Температура хранения
-40 °C...90 °C
Рабочая температура
-40 °C...90 °C

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Стандарты для кабелей

Коррозионная активность газов, выделяющихся при горении
согласно IEC 60754-2
Многожильный металлический кабель для передачи данных и кабель управления
согласно EN 50288-2-2
Плотность дыма
согласно BS 6853, приложение D
по стандарту EN 50268-2
согласно IEC 61034-2
Противопожарная защита в автобусах
По стандарту ISO 6722-1 5.22 (UN ECE-R 118.01)
Противопожарная защита рельсового подвижного состава
согласно DIN 5510-2, степень противопожарной защиты 1, 2, 3, 4
согласно BS 6853
согласно EN 50288-2-2
According to EN 45545, HL1 - HL3
Распространение горения в вертикальных пучках кабелей
согласно BS 4066-3
DIN EN 50266-2-5
согласно IEC 60332-3-25 D
Содержание галогеноводородов
согласно EN-50267-2-1
согласно IEC 60754-1
Содержание фтора
согласно EN 60684-2, абзац 45.2
Ядовитые газы
согласно BS 6853, приложение B

Стандарты

Коррозионная активность газов, выделяющихся при горении
согласно IEC 60754-2
Многожильный металлический кабель для передачи данных и кабель управления
согласно EN 50288-2-2
Плотность дыма
согласно BS 6853, приложение D
по стандарту EN 50268-2
согласно IEC 61034-2
Противопожарная защита рельсового подвижного состава
согласно DIN 5510-2, степень противопожарной защиты 1, 2, 3, 4
согласно BS 6853
согласно EN 50288-2-2
According to EN 45545, HL1 - HL3
Распространение горения в вертикальных пучках кабелей
согласно BS 4066-3
DIN EN 50266-2-5
согласно IEC 60332-3-25 D
Содержание галогеноводородов
согласно EN-50267-2-1
согласно IEC 60754-1
Содержание фтора
согласно EN 60684-2, абзац 45.2
Ядовитые газы
согласно BS 6853, приложение B

Конструкция кабеля

Диаметр изоляции
1,58  mm
Диаметр оболочки, макс.
7  mm
Диаметр оболочки, мин.
6,2  mm
Жилы
7
Материал оболочки
Radox GKW S
Сечение
2*2*AWG 22/7 - 2*2*0,36 мм²
Цвет оболочки
черный
Экранирование
SF/UTP

Электрические свойства кабеля

Категория
Cat.5 (ISO/IEC 11801)

Механические свойства и свойства материала кабеля

Галогены
без содержания галогенов, по стандарту IEC 60754-2
Коррозионная активность газов, выделяющихся при горении
согласно IEC 60754-2
Плотность дыма
согласно BS 6853, приложение D
по стандарту EN 50268-2
согласно IEC 61034-2
Радиус изгиба мин., повторяющийся
6 *диаметр
Устойчивость к воздействию масла
по стандарту EN 50306-3
Устойчивость к истиранию
очень хорошо

Вилка левосторонняя

Штекер левый
M12, D-кодировка, IP67, штыревой контакт, прямой, штекер, Пластмасса, экранированный

Вилка правосторонняя

Штекер правый
RJ45, IP20, штыревой контакт, прямой, штекер, Цинковое литье под давлением, экранированный

Классификации

ETIM 6.0
EC002599
ETIM 7.0
EC002599
ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 9.0
27-06-03-08
ECLASS 9.1
27-06-03-08
ECLASS 10.0
27-06-03-08
ECLASS 11.0
27-06-03-08
ECLASS 12.0
27-06-03-08
ECLASS 13.0
27-06-03-08
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08

Сертификаты

ROHS
Соответствовать
