IE-C5DD4UG0250MCSA70-E
IE-C5DD4UG0250MCSA70-E
Габаритный чертеж
IE-C5DD4UG0250MCSA70-E
Габаритный чертеж
IE-C5DD4UG0250MCSA70-E
Монтаж

IE-C5DD4UG0250MCSA70-E

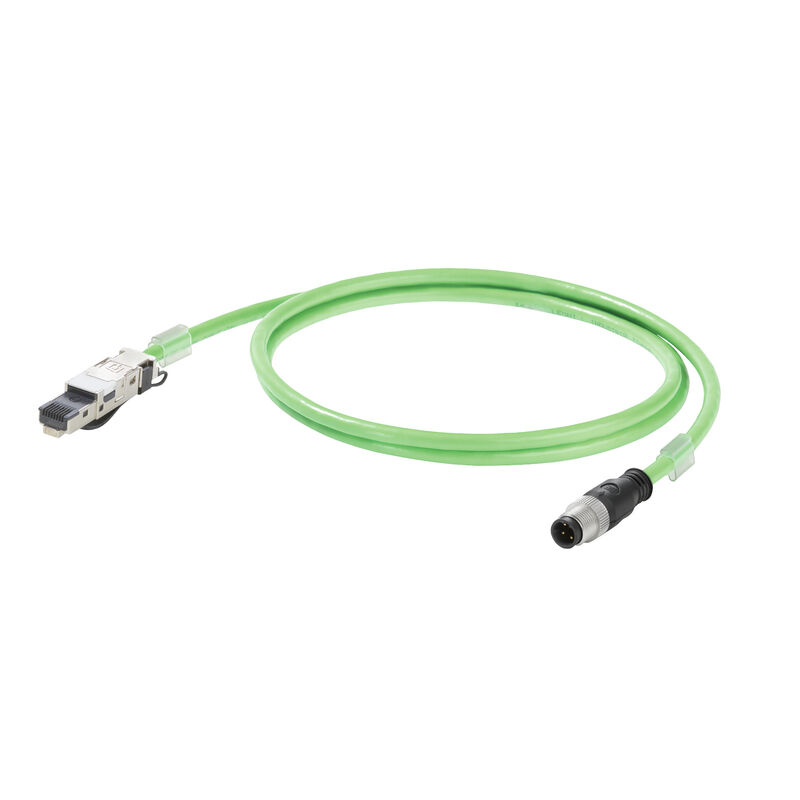

Тросовый кабель, PROFINET, M12, D-кодировка – прямой штекер IP67, RJ45 IP 20, Кат.5 (ISO/IEC 11801) / кат.5e (TIA T568-B), Полиуретан, 25 m

№ продукта 1044470250
Загрузить спецификации Engineering Support Product Downloads
Аксессуары 6 Связанные продукты 13
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Стандарты для кабелей Общие стандарты Стандарты Конструкция кабеля Электрические свойства кабеля Propiedades mecánicas y propiedades de material cable Вилка левосторонняя Вилка правосторонняя Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E316369

Основные данные для заказа

Версия
Тросовый кабель, PROFINET, M12, D-кодировка – прямой штекер IP67, RJ45 IP 20, Кат.5 (ISO/IEC 11801) / кат.5e (TIA T568-B), Полиуретан, 25 m
Заказ №
1044470250
Type
IE-C5DD4UG0250MCSA70-E
GTIN (EAN)
4050118351811
Кол.
1 Штука

Размеры и массы

Длина
25 m
Длина (в дюймах)
984,252 inch
Масса нетто
1 397,44 g

Температуры

Температура хранения
-50 °C...70 °C
Рабочая температура
-40 °C...70 °C
Температура монтажа
-20 °C...60 °C

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Стандарты для кабелей

Стандарт, материал изоляции
DIN EN 50290-2-23 (VDE 0819), таблица 2/A (HD 624.3)
Стандарт, материал провода
DIN EN 13602 Cu-ETP-A
Стандарт, материал экрана
DIN EN 13602 Cu-ETP-A..B

Общие стандарты

Сертификат № (cULus)
E316369

Стандарты

Стандарт, материал изоляции
DIN EN 50290-2-23 (VDE 0819), таблица 2/A (HD 624.3)
Стандарт, материал провода
DIN EN 13602 Cu-ETP-A
Стандарт, материал экрана
DIN EN 13602 Cu-ETP-A..B

Конструкция кабеля

Диаметр внутренней оболочки
3,9 mm
Диаметр изоляции
1,5 mm
Диаметр оболочки, макс.
6,7 mm
Диаметр оболочки, мин.
6,3 mm
Жилы
7
Изоляция
PE
Количество жил
4
Материал оболочки
Полиуретан
Материал проводника
Витой луженый медный провод
Наполнитель
В качестве центрального элемента
Нормативные обозначения
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Общий экран
Алюминиевая фольга
Экранирующая оплетка из медной проволоки
Перекрытие экранирующей оплетки
85 %
Расположение жил
Четверка звездной скрутки
Сечение
4*AWG 22/7 - 0,32 мм²
Толщина изоляции жил
0,38 mm
Толщина материала оболочки
0,9 mm
Толщина экранирующей оплетки
0,13 mm
Цвет оболочки
зеленый (RAL 6018)
Цветовая последовательность жилы - пары жил
белый, желтый, синий, оранжевый
Экранирование
SF/UTP

Электрические свойства кабеля

Время прохождения сигнала
5,3 ns/m
Емкость при 1 кГц
52 nF/km
Задержка наклона
40 ns/100m
Испытательное напряжение: провод–провод–экран
2000 Вдейств., 50 Гц, 1 мин.
Категория
Кат.5 (ISO/IEC 11801) / кат.5e (TIA T568-B)
Передаточный импеданс
20 мОм/м при 10 МГц
Рабочее напряжение (номин. знач. UL)
600 V
Рабочее напряжение UL
600 V
Разность сопротивления
3 %
Скорость
180 m/min
Сопротивление петли
120 Ω/km
Характеристический импеданс
100 ± 15 Ω при 1–100 МГц

Propiedades mecánicas y propiedades de material cable

Abrasion resistance
muy buena
Acceleration
4 m/s²
Bending cycles
3 millió
Biegeradius, min., einmalig
5 x diametro cavo
Fire propagation
Nie
Halogen
halogenfri, enligt IEC 60754-2
Min. bending radius, repetitive
7,5 * диаметр кабеля
Resistance to spread of flame
по стандарту IEC 60332-1
Speed
180 m/min
Síla při vytažení
≤ 150 Н
не содержится силикона
Да
Устойчивость к воздействию масла
по стандарту IEC 60811-2-1
Устойчивый к УФ-лучам
Да

Вилка левосторонняя

Plug left
M12, IP67, штыревой контакт, прямой, штекер, Пластмасса, экранированный

Вилка правосторонняя

Штекер правый
RJ45, IP20, штыревой контакт, прямой, штекер, Пластмасса, экранированный

Классификации

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
