IE-C6FP8LG0030M40M40-G
IE-C6FP8LG0030M40M40-G
Koppling
IE-C6FP8LG0030M40M40-G
Profilritning

IE-C6FP8LG0030M40M40-G

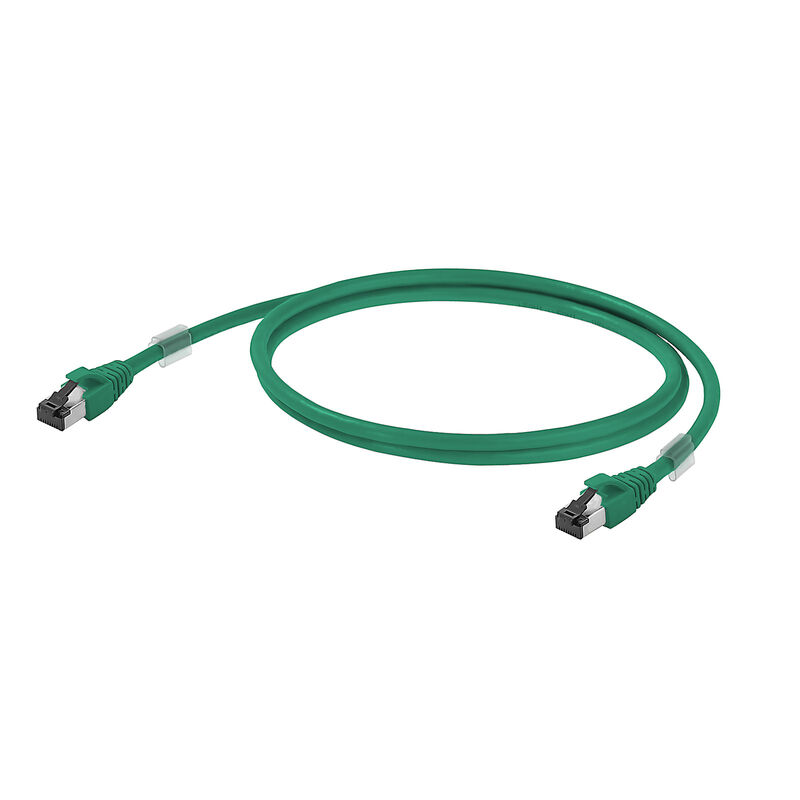

Patchkabel, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 3 m

Produkt-ID 1251590030
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 2 Använda produkter 18
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Elektriska egenskaper Allmänna standarder Normer Kabeluppbyggnad Elektriska egenskaper kabel Mekaniska egenskaper och materialegenskaper kabel Anslutningsstickpropp Kontakt vänster Kontakt höger Klassificeringar

Godkännanden

Approvals
![](https://assets.dam.weidmueller.com/assets/api/c4bf74a6-04a5-4e4b-82e5-d75bdf1b56fe/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E316369

Allmänna beställningsdata

Version
Patchkabel, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 3 m
Art.nr.
1251590030
Type
IE-C6FP8LG0030M40M40-G
GTIN (EAN)
4050118043358
Qty.
1 items

Mått och vikter

Length
3 m
Bygglängd (tum)
118,11 inch
Nettovikt
125 g

Temperaturer

Storage temperature
-20 °C...60 °C
Température de fonctionnement
-20 °C...60 °C
Installation temperature
0 °C...50 °C

Miljööverenstämmelse för produkt

Statut de conformité RoHS
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Elektriska egenskaper

Ledningsförmåga vid 50 °C
1 A
PoE / PoE+
enligt IEEE 802.3at

Allmänna standarder

Användningsspecifika kommunikationskabelanläggningar
ANSI / TIA / EIA-568-B.2-10
ISO / IEC 11801:2002
EN50173-1:2007
Certifikat-Nr. (cULus)
E316369
Kontaktdon Norm
IEC 60603-7-51

Normer

Kontaktdon Norm
IEC 60603-7-51

Kabeluppbyggnad

Övertäckning skärmflätning
60 %
Anordning ledare
tvinnat par
Antal ledare
8
Area
4*2*AWG 27/7 - 4*2*0,1 mm²
Avskärmning
S/FTP
Färgsekvens ledare - ledarpar
vit - blå, vit - orange, vit - grön, vit - brun
Isolering
PE
Isoleringsdiameter
1,04 mm
Manteldiameter, max.
5,9 mm
Manteldiameter, min.
5,5 mm
Mantelfärg
grön
Material mantel
LSZH
Samlingsskärm
Skärmflätning av koppartråd
Skärmning ledarpar
Aluminiumfolie
Trådar
7

Elektriska egenskaper kabel

Capacity at 1 kHz
46 nF/km
Characteristic impedance
100 ± 15 Ω vid 1-100 MHz
Coupling resistance at 10 MHz / m
5 mΩ
Delay skew
2,5 ns/100m
Kategori
<20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010)
Operating voltage (UL rating)
30 V AC / 42.4 V DC
Provozní napětí
50 V DC
Resistance differential
5 %
Test voltage: wire-wire-shield
2.5 kV / DC i 2 sek
Trennklasse nach EN 50174-2
d
Överföringshastighet
10 Gbit/s
Útlum spojení do 1000 MHz
80 dB

Mekaniska egenskaper och materialegenskaper kabel

Alogeni
halogenfri, enligt IEC 60754-2
Colori
grön
Resistance to spread of flame
enligt IEC 60332-2-2
enligt IEC 60332-1-2
in accordance with IEC 60332-3-24
in accordance with UL 2556 (FT1)
최소 구부림 반경, 한 번만
4 x kabeldiameter

Anslutningsstickpropp

Csatlakozó, bal
RJ45, IP20, hankontakt, rak, anslutningsstickpropp, Plast, skärmade
Csatlakozó, jobb
RJ45, IP20, hankontakt, rak, anslutningsstickpropp, Plast, skärmade

Kontakt vänster

Wtyk po lewej
RJ45, IP20, hankontakt, rak, anslutningsstickpropp, Plast, skärmade

Kontakt höger

Stickkontakt höger
RJ45, IP20, hankontakt, rak, anslutningsstickpropp, Plast, skärmade

Klassificeringar

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
