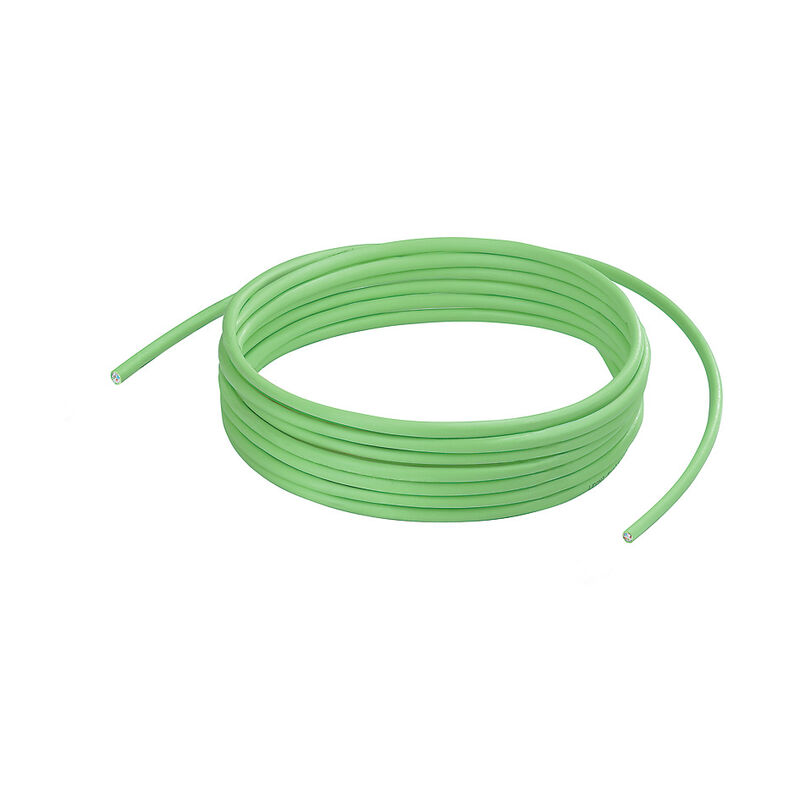

A kép illusztráció
IE-C7ES8VG-500
Részletrajz

IE-C7ES8VG-500

Rendszerkábel, Cat.7 (ISO/IEC 11801), PVC, 500 m

Cikkszám 2763560000
Adatlap letöltése Product Downloads
Kapcsolódó termékek 15
Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Kábel műszaki adatai Kábelszabványok Szabványok Kábel szerkezet Kábel elektromos tulajdonságai Kábel mechanikai jellemzői és anyagjellemzői Besorolások Tanúsítványok

Általános rendelési adatok

Változat
Rendszerkábel, Cat.7 (ISO/IEC 11801), PVC, 500 m
Rendelési szám
2763560000
Típus
IE-C7ES8VG-500
GTIN (EAN)
4064675031055
Qty.
1  Darab
Csomagolás
furnérlemez tekercsen

Méretek és tömegek

Hossz
500  m
Hossz, inch
19 685,039  inch
Nettó tömeg
13 500  g

Hőmérsékletek

Tárolási hőmérséklet
-40 °C...75 °C
Üzemi hőmérséklet
-40 °C...75 °C
Telepítési hőmérséklet
0 °C...50 °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
No SVHC above 0.1 wt%

Kábel műszaki adatai

Köpeny színe
zöld (RAL 6018)
Lángterjedéssel szembeni ellenállás
in accordance with IEC 60332-1
Pólusok száma
8
Szigetelés
PE
Test voltage: wire-wire-shield
700 V AC
Vezetékek száma
8
árnyékolt
Igen

Kábelszabványok

Standard, szigetelőanyag
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Standard, vezetékanyag
DIN EN 13602 Cu-ETP-A
Standard, árnyékoló anyag
DIN EN 13602 Cu-ETP-A..B
Standard, összeállítás
UL-Style 2879 (80°C/30V)
Általános kommunikációs kábeles berendezések
ISO / IEC 11801:2002
EN 50173-1:2007

Szabványok

Standard, szigetelőanyag
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Standard, vezetékanyag
DIN EN 13602 Cu-ETP-A
Standard, árnyékoló anyag
DIN EN 13602 Cu-ETP-A..B
Standard, összeállítás
UL-Style 2879 (80°C/30V)
Általános kommunikációs kábeles berendezések
ISO / IEC 11801:2002
EN 50173-1:2007

Kábel szerkezet

Keresztmetszet
4*2*AWG 26/7 - 4*2*0,128 mm²
Komplett árnyékolás
Vörösréz drótból készült árnyékoló fonat
Köpeny anyaga
PVC
Köpeny anyagvastagsága
0,5  mm
Köpeny színe
zöld (RAL 6018)
Köpenyátmérő, max.
6,5  mm
Köpenyátmérő, min.
6,1  mm
Páros árnyékolással
Műanyag fólia
Alumínium fólia
Sodratok
7
Standard megnevezések
S/FTP
IE-7CC4x2xAWG26/7-PVC LI02YSCY PIMF E130266 (UL) AWM STYLE 2879 80°C 30V
Szigetelés
PE
Szigetelés keresztmetszete
1,04  mm
Vezeték anyag
Többeres ónozott rézhuzal
Vezeték érszigetelésének vastagsága
0,25  mm
Vezetékek száma
8
Vezetékek – vezetékpárok színsorrendje
fehér - kék, fehér - narancs, fehér - zöld, fehér - barna
Vezetékerek elrendezése
Csavart érpár
Árnyékolás
S/FTP
Árnyékoló fonat vastagsága
0,1  mm
Árnyékoló fonat átfedése
70  %

Kábel elektromos tulajdonságai

Differenciáló ellenállás
3  %
Döntés késleltetése
3  ns/100m
Hurokellenállás
290  Ω/km
Jellemző impedancia
100 ± 5 Ω 100MHz-en
Jelterjedési idő
4,5  ns/m
Kapacitás 1 kHz-en
45  nF/km
Kategória
Cat.7 (ISO/IEC 11801)
Test voltage: wire-wire-shield
700 V AC
Árnyékolás csillapítása
80 dB 600 Mhz-nél
Átviteli impedancia
15 mΩ/m 1 MHz-en
10 mΩ/m 10 MHz-en
30 mΩ/m 30 MHz-en

Kábel mechanikai jellemzői és anyagjellemzői

Kopásállóság
jó
Lángterjedéssel szembeni ellenállás
in accordance with IEC 60332-1
Min. hajlítási sugár, csak egyszer
5 x kábelátmérő
Min. hajlítási sugár, ismétlődő
10 x kábelátmérő

Besorolások

ETIM 6.0
EC000830
ETIM 7.0
EC003249
ETIM 8.0
EC003249
ETIM 9.0
EC003249
ETIM 10.0
EC003249
ECLASS 9.0
27-06-18-05
ECLASS 9,1
27-06-90-90
ECLASS 10.0
27-06-18-01
ECLASS 11.0
27-06-18-01
ECLASS 12.0
27-06-18-01
ECLASS 13.0
27-06-18-01
ECLASS 14.0
27-06-18-01
ECLASS 15.0
27-06-18-01

Tanúsítványok

Jóváhagyások
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Megfelel
